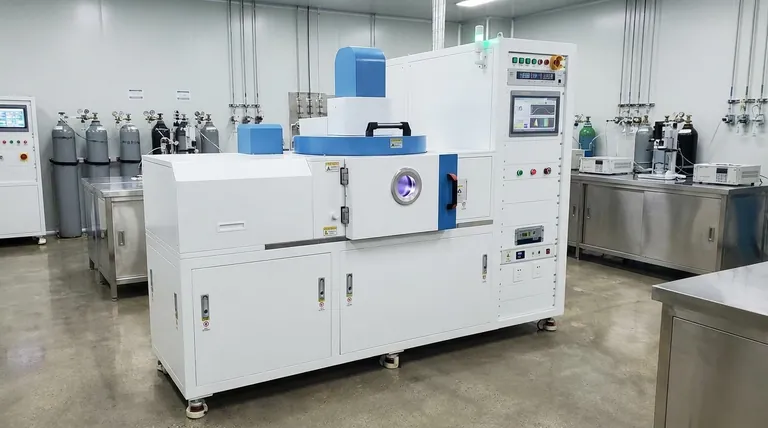

O processo PACVD (Plasma Assisted Chemical Vapor Deposition) é uma técnica especializada de revestimento de películas finas que combina a deposição de vapor químico com a ativação de plasma para permitir a deposição a baixa temperatura em vários substratos.Este processo permite o revestimento de materiais condutores e não condutores a temperaturas tipicamente inferiores a 200°C, produzindo películas finas uniformes com espessuras que variam entre 1-5 µm.Ao contrário da CVD convencional, que depende apenas da energia térmica, a PACVD utiliza plasma para ativar os gases precursores, permitindo a deposição a temperaturas mais baixas e mantendo um controlo preciso das propriedades da película.O processo envolve a introdução de gases precursores numa câmara de reação, a geração de plasma para criar espécies reactivas e a facilitação de reacções superficiais que formam películas sólidas, ao mesmo tempo que remove subprodutos voláteis.
Pontos-chave explicados:
-
Fundamentos do processo:
- A PACVD é uma técnica híbrida que combina a ativação por plasma com os princípios da deposição de vapor químico
- Funciona a temperaturas significativamente mais baixas (<200°C) em comparação com a CVD térmica
- Adequado para substratos sensíveis à temperatura, incluindo plásticos e alguns metais
-
Mecanismo de geração de plasma:
- O campo elétrico de alta frequência cria um plasma de baixa temperatura (descarga incandescente)
- O plasma decompõe os gases precursores em espécies altamente reactivas
- Permite reacções químicas a temperaturas mais baixas do que a CVD térmica
- Tecnologia relacionada: (PECVD)[/topic/pecvd] utiliza princípios semelhantes de ativação por plasma
-
Etapas do processo:
- Introdução ao gás:Os gases/vapores precursores entram na câmara de reação
- Ativação do plasma:Campo elétrico cria espécies reactivas de plasma
- Reacções de superfície:As espécies activadas reagem na superfície do substrato
- Crescimento do filme:Os produtos da reação formam uma película fina sólida
- Remoção de subprodutos:Os subprodutos voláteis são bombeados para fora
-
Caraterísticas do material:
- Produz películas com uma espessura típica de 1-5 µm
- Obtém revestimentos de elevada pureza e uniformes
- Permite um controlo preciso da composição e da microestrutura da película
- Adequado para substratos condutores e não condutores
-
Aplicações industriais:
- Fabrico de dispositivos semicondutores
- Revestimentos ópticos
- Revestimentos de proteção para ferramentas e componentes
- Revestimentos funcionais para dispositivos médicos
- Fabrico de eletrónica de película fina
-
Vantagens em relação à CVD térmica:
- Temperaturas de processamento mais baixas preservam as propriedades do substrato
- Maior compatibilidade de materiais
- Taxas de deposição frequentemente mais rápidas
- Melhor controlo da estequiometria da película
- Redução do stress térmico nos revestimentos
Já pensou na forma como esta tecnologia permite revestimentos avançados em materiais sensíveis à temperatura que, de outra forma, se degradariam nos processos CVD convencionais?O processo PACVD representa um desses avanços tecnológicos silenciosos que tornam possível a eletrónica moderna, os dispositivos médicos e o fabrico de precisão.
Tabela de resumo:
| Aspeto-chave | Caraterística PACVD |
|---|---|
| Temperatura do processo | <200°C (significativamente inferior à CVD térmica) |
| Espessura da película | Revestimentos uniformes de 1-5 µm |
| Compatibilidade com substratos | Funciona com materiais condutores/não condutores, incluindo plásticos e metais sensíveis |
| Ativação por plasma | Cria espécies reactivas sem energia térmica elevada |
| Aplicações industriais | Semicondutores, revestimentos ópticos, dispositivos médicos, proteção de ferramentas |
| Vantagens em relação à CVD térmica | Preserva as propriedades do substrato, deposição mais rápida, melhor controlo da estequiometria |
