O layout de aquecimento de cinco zonas funciona principalmente para estabelecer uma distribuição de temperatura rigorosamente uniforme em todo o reator, segregando as responsabilidades térmicas. Ele utiliza zonas específicas, como a Zona 5, para pré-aquecer os gases de entrada acima do alvo experimental para anular os efeitos de resfriamento, ao mesmo tempo em que cria um ambiente estável e isotérmico nas zonas centrais (como a Zona 3) para a pirólise e oxidação precisas de pellets de madeira.
A configuração multizona é projetada para desacoplar o aquecimento do gás do ambiente de reação. Ao pré-condicionar os gases antes que cheguem à amostra, o sistema elimina gradientes térmicos, garantindo que as partículas de combustível sofram combustão sob as condições rigorosamente controladas e de alta taxa de aquecimento necessárias para imitar caldeiras industriais.
Alcançando Precisão Térmica na Combustão
O Forno de Tubo de Queda (DTF) não é meramente um aquecedor; é um simulador das condições extremas encontradas em usinas industriais. O layout de cinco zonas é o mecanismo que permite que essa simulação seja precisa e repetível.
Eliminando a Interferência de Gás Frio
Em fornos de zona única, a introdução de gases transportadores pode diminuir a temperatura na entrada, criando um perfil térmico irregular. O layout de cinco zonas aborda isso designando áreas específicas, como a Zona 5, para pré-aquecimento.
Ao aquecer os gases de entrada a uma temperatura ligeiramente superior à temperatura experimental alvo, o sistema compensa a potencial perda de calor. Isso garante que, quando o fluxo de gás atinge a área de reação, ele não atue como um refrigerante.
Criando uma Zona de Reação Central Estável
A seção central do forno, tipicamente a Zona 3, funciona como a câmara de reação principal. Como os gases que entram nesta zona já estão termicamente equilibrados, a Zona 3 mantém um ambiente térmico altamente estável.
Essa estabilidade é crítica para observar o comportamento de pellets de madeira. Ela garante que os processos de pirólise e oxidação ocorram sob condições isotérmicas controladas, sem serem afetados por flutuações externas ou choque térmico de ar frio.
Simulando Altas Taxas de Aquecimento
O objetivo final dessa estabilidade térmica é replicar as rápidas taxas de aquecimento de caldeiras industriais. Dentro do ambiente estável da zona central, as partículas experimentam taxas de aquecimento de até 10.000 a 100.000 K/s.
Esse intenso choque térmico impulsiona a rápida desvolatilização e oxidação do carvão. O layout de cinco zonas garante que essas taxas sejam alcançadas consistentemente, permitindo que os pesquisadores produzam carvão que se assemelha de perto ao da combustão industrial real.
Compreendendo as Compensações
Embora um layout de cinco zonas ofereça precisão superior, ele introduz complexidade na configuração experimental.
Complexidade na Calibração
Alcançar um perfil de temperatura perfeitamente plano requer a calibração precisa de cinco elementos de aquecimento independentes. Se a interação entre as zonas não for cuidadosamente gerenciada, você pode inadvertidamente criar correntes de convecção internas que perturbam o fluxo laminar necessário para uma trajetória precisa das partículas.
Sensibilidade às Taxas de Fluxo
A capacidade de pré-aquecimento de zonas como a Zona 5 é finita. Se o experimento exigir taxas de fluxo de gás excepcionalmente altas, o tempo de residência na zona de pré-aquecimento pode ser insuficiente, potencialmente reintroduzindo gradientes térmicos na zona de reação central.
Otimizando sua Abordagem Experimental
Para aproveitar todo o potencial de um Forno de Tubo de Queda de cinco zonas, alinhe sua configuração com seus objetivos de pesquisa específicos.
- Se o seu foco principal for determinar parâmetros cinéticos: Priorize a estabilidade da Zona 3, garantindo que o desvio de temperatura seja insignificante para validar índices termogravimétricos.
- Se o seu foco principal for estudar a liberação de voláteis: a calibração meticulosa da Zona 5 é essencial para garantir que os gases sejam totalmente pré-aquecidos, garantindo que a ignição ocorra exatamente quando a partícula entra na zona de reação.
O layout de cinco zonas é a diferença entre simplesmente queimar uma amostra e simular com precisão a física da geração de energia industrial.
Tabela Resumo:
| Tipo de Zona | Função Principal | Impacto na Combustão |
|---|---|---|
| Pré-aquecimento (Zona 5) | Aquece os gases de entrada acima do alvo | Elimina interferência de gás frio e gradientes térmicos. |
| Reação Central (Zona 3) | Mantém ambiente isotérmico estável | Garante pirólise e oxidação precisas de pellets. |
| Alta Taxa de Aquecimento | Choque térmico rápido (10k-100k K/s) | Replicata condições de caldeira industrial para carvão realista. |
Eleve sua Pesquisa de Combustão com a KINTEK
O perfilamento térmico preciso é a pedra angular da simulação industrial precisa. Apoiada por P&D especializada e fabricação de classe mundial, a KINTEK fornece sistemas de alta performance de Muffle, Tubo, Rotativo, a Vácuo e CVD, incluindo sofisticados Fornos de Tubo de Queda multizona. Nossos sistemas são totalmente personalizáveis para atender às demandas rigorosas de sua pesquisa de pellets de madeira e combustíveis.
Pronto para eliminar gradientes térmicos em seu laboratório? Entre em contato com os especialistas da KINTEK hoje mesmo para projetar uma solução de forno adaptada às suas necessidades experimentais exclusivas.

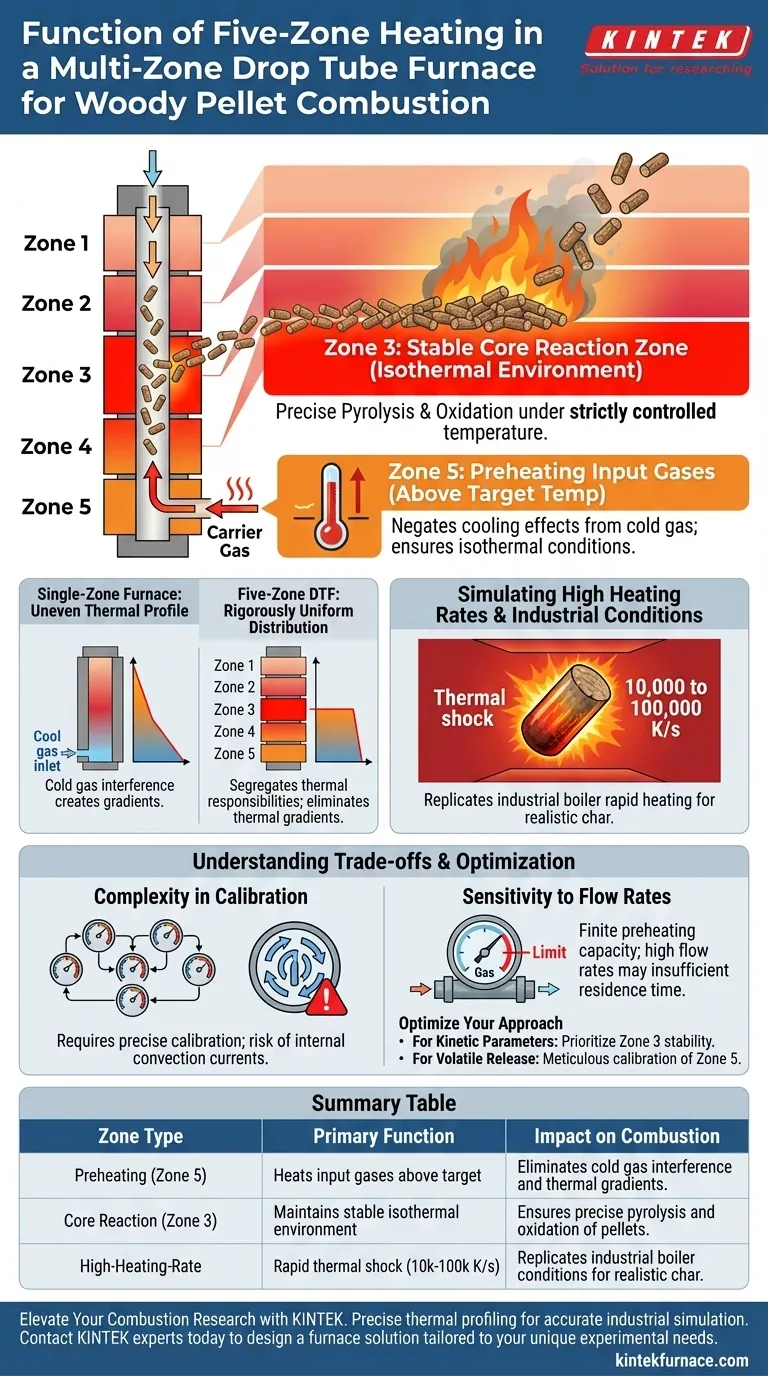

Guia Visual
Referências
- Guillaume Gerandi, Valérie Tschamber. Particulate and gaseous emissions during combustion of wood pellets under low and high heating rates in a drop tube furnace. DOI: 10.2139/ssrn.5600417
Este artigo também se baseia em informações técnicas de Kintek Furnace Base de Conhecimento .
