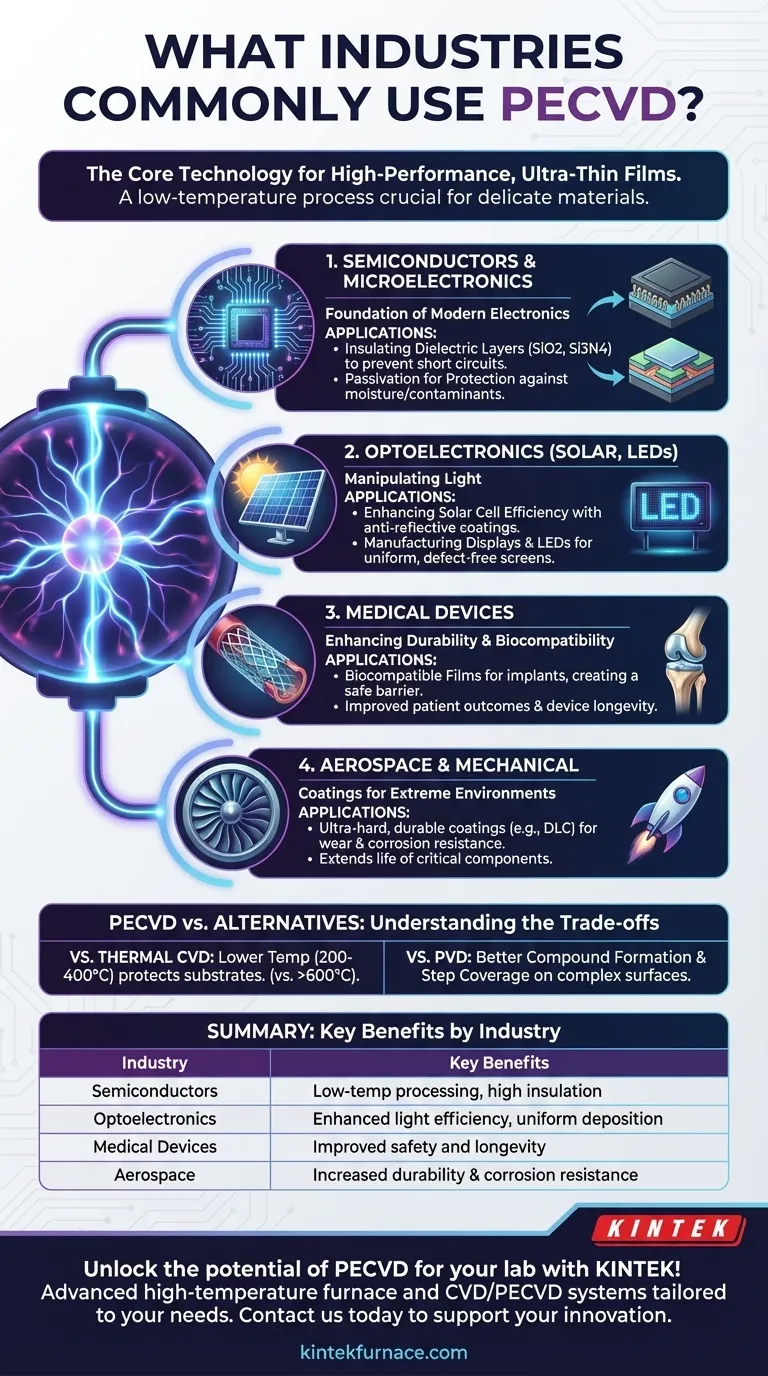

A deposição de vapor químico enriquecida com plasma (PECVD) é uma técnica versátil de deposição de película fina amplamente adoptada em várias indústrias devido à sua capacidade de funcionar a temperaturas mais baixas em comparação com a deposição química de vapor (CVD).Isto torna-o ideal para substratos sensíveis à temperatura e geometrias complexas.As principais indústrias que utilizam o PECVD incluem os semicondutores, a nanoelectrónica, os dispositivos médicos, a optoelectrónica e a indústria aeroespacial, onde é utilizado para depositar camadas isolantes, revestimentos biocompatíveis, componentes de células solares e películas protectoras duradouras.A adaptabilidade da tecnologia para depositar materiais como óxidos de silício, nitretos e películas à base de carbono alarga ainda mais as suas aplicações industriais.
Pontos-chave explicados:
-
Indústria de semicondutores
- Utilização principal:O PECVD deposita camadas isolantes e de passivação (por exemplo, SiO₂, Si₃N₄) em bolachas de silício, essenciais para o isolamento e proteção do dispositivo.
- Vantagens:As temperaturas mais baixas do processo (temperatura ambiente até 350°C) evitam danos térmicos nas camadas pré-existentes, ao contrário do CVD convencional (600-800°C).
- Exemplo:Utilizado no fabrico de CMOS para dieléctricos entre camadas e revestimentos antirreflexo.
-
Nanoelectrónica
- Utilização principal:Permite a deposição de películas à nanoescala para transístores, MEMS e sensores.
- Vantagens:Elevada conformidade em superfícies irregulares (por exemplo, trincheiras) devido ao seu processo difusivo conduzido por gás, ao contrário do PVD em linha de visão.
- Exemplo:Deposita dieléctricos de baixo k (SiOF) para reduzir o atraso do sinal nas interligações.
-
Dispositivos médicos
- Utilização principal:Revestimentos biocompatíveis (por exemplo, carbono tipo diamante) para implantes e instrumentos cirúrgicos.
- Vantagens:O funcionamento a baixa temperatura preserva os substratos à base de polímeros (por exemplo, cateteres).
- Exemplo:Revestimentos antimicrobianos para prevenir infecções em dispositivos protéticos.
-
Optoelectrónica
- Utilização principal:Fabrica camadas emissoras de luz para LEDs e películas antirreflexo para células solares.
- Vantagens:Deposita silício amorfo (a-Si) para fotovoltaicos de película fina sem danificar substratos de vidro.
- Exemplo:Revestimentos de nitreto de silício (Si₃N₄) para melhorar a absorção de luz em painéis solares.
-
Aeroespacial
- Utilização principal:Revestimentos de proteção para componentes expostos a ambientes extremos (por exemplo, películas resistentes à oxidação).
- Vantagens:As películas densas e hidrofóbicas resistem à névoa salina, à corrosão e ao envelhecimento.
- Exemplo:Revestimentos para lâminas de turbinas para resistir a altas temperaturas e à abrasão.
-
Versatilidade de materiais
-
O PECVD pode depositar diversos materiais, incluindo:
- Dieléctricos (SiO₂, Si₃N₄).
- Dieléctricos de baixo k (SiC, SiOF).
- Películas à base de carbono (carbono tipo diamante).
- A dopagem in-situ permite a adaptação das propriedades eléctricas.
-
O PECVD pode depositar diversos materiais, incluindo:
-
Vantagens do processo em relação às alternativas
- Uniformidade:O plasma envolve os substratos, assegurando uma cobertura homogénea das estruturas 3D.
- Escalabilidade:Adequado para o processamento de lotes em ambientes industriais.
A combinação única do PECVD de funcionamento a baixa temperatura, flexibilidade de materiais e qualidade superior da película torna-o indispensável em indústrias onde a precisão e a integridade do substrato são fundamentais.Já pensou na forma como esta tecnologia poderá evoluir para satisfazer as futuras exigências da eletrónica flexível ou dos revestimentos médicos biodegradáveis?
Tabela de resumo:
| Setor de atividade | Utilização principal | Vantagem principal |
|---|---|---|
| Semicondutor | Camadas de isolamento/passivação (SiO₂, Si₃N₄) | Funcionamento a baixa temperatura (temperatura ambiente-350°C) |
| Nanoelectrónica | Filmes à nanoescala para MEMS, sensores | Elevada conformidade em superfícies irregulares |
| Dispositivos médicos | Revestimentos biocompatíveis (por exemplo, carbono tipo diamante) | Preserva os substratos de polímeros |
| Optoelectrónica | Camadas emissoras de luz LED, revestimentos de células solares | Não danifica os substratos de vidro |
| Aeroespacial | Revestimentos de proteção para ambientes extremos | Películas densas e resistentes à corrosão |
