No coração da nanotecnologia moderna, a Deposição Química a Vapor (CVD) é o processo fundamental para fabricar materiais inovadores. É aplicada para cultivar estruturas como grafeno, nanotubos de carbono e filmes finos especializados com precisão em nível atômico, permitindo eletrônicos, ópticas e soluções de energia de próxima geração.
A verdadeira importância do CVD não reside apenas nos materiais que cria, mas na sua capacidade inigualável de controlar as suas propriedades fundamentais. Ao gerenciar precisamente uma reação química, o CVD permite que engenheiros e cientistas determinem a espessura, pureza e estrutura cristalina de um material, efetivamente construindo materiais avançados do zero.
A Fundação: Como o CVD Constrói Materiais Átomo por Átomo
Em sua essência, o CVD é um conceito enganosamente simples que permite uma complexidade incrível. É um processo de adição, não de subtração, tornando-o um pilar da nanofabricação "bottom-up".
Do Gás ao Sólido: O Princípio Central
O CVD funciona introduzindo um ou mais gases precursores voláteis em uma câmara de reação. Quando esses gases entram em contato com um substrato aquecido (um material base como uma bolacha de silício), eles reagem ou se decompõem, depositando um filme fino e sólido na superfície do substrato.
O "vapor" no nome refere-se ao estado gasoso dos precursores, que são os blocos de construção químicos para o material final.
O Poder da Precisão: Controlando o Invisível
O poder transformador do CVD reside em seu controle preciso sobre o ambiente de crescimento. Ao manipular parâmetros chave, podemos influenciar diretamente as propriedades do material depositado.
As variáveis de controle chave incluem a temperatura do substrato, a taxa de fluxo e a proporção dos gases precursores, e a pressão da câmara. Esse controle permite a criação de materiais com características específicas e desejadas, desde camadas de um átomo de espessura até estruturas cristalinas complexas.
Principais Aplicações em Nanotecnologia e Materiais Avançados
A precisão do CVD o torna o método ideal para criar materiais cujas propriedades são definidas na nanoescala.
Criação de Materiais 2D: Grafeno e Além
O CVD é o método líder para produzir grafeno de grande área e alta qualidade, uma folha de carbono com apenas um átomo de espessura. Este processo permite a criação de filmes condutores transparentes, sensores avançados e componentes eletrônicos de próxima geração.
Os mesmos princípios se aplicam a outros materiais 2D, como os dicalcogenetos de metais de transição (TMDs), que são críticos para a inovação em optoeletrônica e computação quântica.
Construção de Nanoestruturas: Nanotubos de Carbono e Nanofios
Fornos de CVD são usados para cultivar matrizes de nanotubos de carbono (CNTs) e nanofios. Ao controlar o posicionamento do catalisador e as condições do processo, os engenheiros podem determinar o comprimento, o diâmetro e a densidade dessas estruturas.
Esses nanomateriais são usados para criar compósitos de alta resistência e peso leve, vias elétricas altamente condutivas e dispositivos avançados de armazenamento de energia.
Engenharia de Filmes Finos para Eletrônica e Óptica
Na indústria de semicondutores, o CVD é uma ferramenta indispensável para depositar as múltiplas camadas de filme fino que compõem um microchip. Também é usado para criar as camadas ativas em LEDs e diodos laser.
Além da eletrônica, o CVD é usado para aplicar revestimentos protetores ultrarresistentes em ferramentas e componentes, aumentando drasticamente sua resistência ao desgaste e à corrosão.
Compreendendo as Vantagens e Desafios
Embora incrivelmente poderoso, o CVD não está isento de suas complexidades e limitações. Reconhecê-las é fundamental para uma implementação bem-sucedida.
A Necessidade de Altas Temperaturas
Muitos processos de CVD exigem temperaturas muito altas, frequentemente excedendo 800°C. Esse alto calor consome energia significativa e limita os tipos de substratos que podem ser usados sem derreter ou degradar.
Química dos Precursores e Segurança
Os gases precursores usados no CVD podem ser altamente tóxicos, inflamáveis ou corrosivos. O manuseio desses materiais requer sistemas e protocolos de segurança sofisticados, adicionando complexidade e custo ao processo.
Alcançando Uniformidade em Escala
Depositar um filme perfeitamente uniforme, especialmente em grandes áreas como uma bolacha de silício de 300 mm, é um grande desafio de engenharia. Pequenas variações de temperatura ou fluxo de gás podem levar a defeitos que impactam o desempenho e o rendimento do dispositivo.
Fazendo a Escolha Certa para o Seu Objetivo
A decisão de usar CVD depende inteiramente das propriedades do material que você precisa alcançar.
- Se seu foco principal é pesquisa fundamental em novos materiais: O CVD oferece controle incomparável sobre a síntese, permitindo explorar novas propriedades de materiais com precisão em nível atômico.
- Se seu foco principal é a fabricação escalável de eletrônicos: O CVD é um processo padrão da indústria, mas você deve investir em sistemas que possam gerenciar uniformidade, pureza e produtividade para garantir alto rendimento.
- Se seu foco principal é criar compósitos ou revestimentos avançados: A capacidade do CVD de cultivar materiais como nanotubos de carbono e depositar filmes ultrarresistentes oferece uma distinta vantagem de desempenho.
Em última análise, dominar o CVD é dominar a arte de construir materiais funcionais a partir de seus componentes químicos mais fundamentais.
Tabela Resumo:
| Área de Aplicação | Principais Materiais Produzidos | Benefícios Primários |
|---|---|---|
| Materiais 2D | Grafeno, TMDs | Filmes de alta qualidade e grande área para sensores e eletrônicos |
| Nanoestruturas | Nanotubos de Carbono, Nanofios | Resistência, condutividade e armazenamento de energia aprimorados |
| Filmes Finos | Camadas semicondutoras, Revestimentos protetores | Deposição precisa para microchips, LEDs e durabilidade |
Pronto para aproveitar o poder do CVD para seus projetos de materiais avançados? A KINTEK é especializada em soluções de fornos de alta temperatura, incluindo Sistemas CVD/PECVD, com profunda personalização para atender às suas necessidades experimentais exclusivas. Nossa experiência em P&D e fabricação interna garante resultados precisos e confiáveis para laboratórios nos setores de eletrônicos, óptica e energia. Entre em contato conosco hoje para discutir como podemos elevar suas inovações em nanotecnologia!

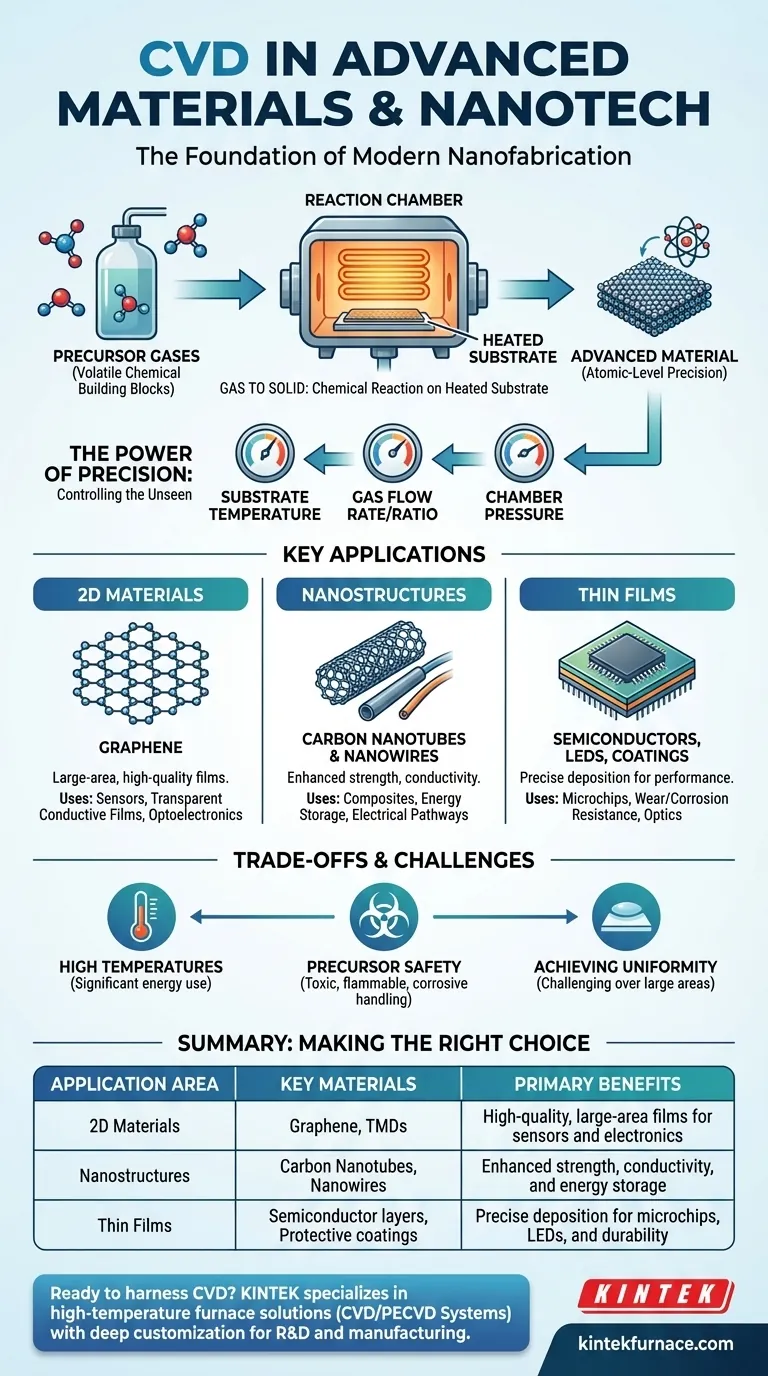

Guia Visual
