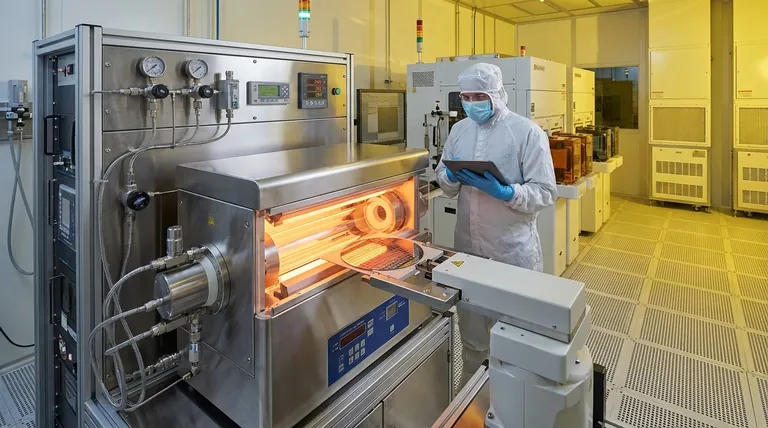

Em sua essência, a Deposição Química de Vapor (CVD) é a tecnologia fundamental que permite a construção precisa, camada por camada, dos transistores CMOS modernos. Sua importância decorre de sua capacidade inigualável de depositar uma ampla variedade de filmes de alta qualidade e uniformes — de isolantes (dielétricos) a condutores — que servem como blocos de construção essenciais para esses interruptores eletrônicos microscópicos. Sem a CVD, a arquitetura intrincada e multicamadas de um processador moderno seria impossível de fabricar.
O verdadeiro valor da CVD não é apenas sua capacidade de depositar muitos materiais, mas sua capacidade única de criar camadas altamente conformes. Isso garante uma cobertura uniforme e completa sobre as topografias 3D cada vez mais complexas dos chips modernos, um feito que métodos alternativos têm dificuldade em alcançar.
O Papel da CVD na Construção de um Transistor
Um transistor CMOS não é um bloco monolítico, mas uma pilha cuidadosamente montada de diferentes camadas de material. A CVD é o principal método usado para criar muitas dessas camadas críticas com a pureza e a integridade estrutural necessárias.
Deposição de Camadas Dielétricas Críticas (Isolantes)
Todo transistor precisa de isolantes perfeitos para direcionar o fluxo de eletricidade e evitar curtos-circuitos. A CVD se destaca na criação desses filmes dielétricos.
Exemplos comuns incluem Dióxido de Silício ($\text{SiO}_2$) e Nitreto de Silício ($\text{Si}_3\text{N}_4$). Estes são usados para isolamento de porta (gate), isolamento de camadas condutoras umas das outras e criação de uma camada final protetora ("passivação") sobre o chip. A qualidade desses filmes é primordial; eles devem ser densos e livres de furos (pinholes) para evitar vazamento de corrente.
Formação de Camadas Condutoras e Interconexões
Embora o cobre seja usado para a fiação principal, a CVD é fundamental para criar outras estruturas condutoras, especialmente aquelas dentro de espaços verticais apertados.
Um material chave é o Tungstênio (W). A CVD é usada para preencher completamente orifícios verticais microscópicos, chamados contatos e vias, que conectam diferentes camadas do circuito do chip. Esse processo, conhecido como criação de um "plugue de tungstênio", garante um caminho elétrico confiável entre as camadas.
A CVD também é usada para depositar silício policristalino (polysilicon), que historicamente tem sido o material principal para o eletrodo de porta (gate electrode) do transistor — o "interruptor" que liga e desliga o transistor.
Crescimento de Filmes Semicondutores de Alta Pureza
Além de apenas depositar materiais em uma superfície, certos processos de CVD podem cultivar filmes perfeitos de cristal único que mimetizam o wafer de silício subjacente. Isso é chamado de epitaxia.
O crescimento epitaxial é usado para criar o canal do transistor de pureza ultra-elevada e sem defeitos por onde os elétrons fluem. Também é usado para criar silício tensionado (strained silicon), uma técnica onde a rede cristalina do silício é esticada intencionalmente para permitir que os elétrons se movam mais rapidamente, aumentando diretamente a velocidade do processador.
A Vantagem Chave: Conformidade
À medida que os transistores encolhem, sua geometria se torna mais alta e complexa, com valas profundas e aletas verticais (como nas arquiteturas FinFET). Cobrir essas superfícies 3D de maneira uniforme é um grande desafio de fabricação.
Por Que a CVD se Destaca em Estruturas 3D
A CVD é um processo químico onde gases precursores são introduzidos em uma câmara e reagem na superfície quente do wafer para formar o filme desejado. Como a deposição é impulsionada por uma reação química em vez de um spray físico de linha de visão, o filme cresce em todas as superfícies expostas simultaneamente.
Isso resulta em um revestimento altamente conforme, o que significa que o filme tem uma espessura uniforme na parte superior, inferior e nas paredes laterais verticais de qualquer recurso. Essa propriedade também é conhecida como boa cobertura de degrau (step coverage).
A Limitação de Métodos Alternativos
Isso contrasta fortemente com métodos como a Deposição Física de Vapor (PVD), ou sputtering. A PVD age mais como pintura por spray, bombardeando um alvo para ejetar átomos que então revestem o wafer.
Este processo de linha de visão tem dificuldade com topografias complexas. Ele deposita uma camada espessa nas superfícies superiores, mas uma camada muito mais fina e fraca nas paredes laterais e no fundo de uma vala, levando a vazios (voids), lacunas e potencial falha do dispositivo.
Compreendendo os Compromissos
Embora indispensável, a CVD não é a única técnica de deposição e traz seus próprios desafios. Entender esses compromissos esclarece por que ela é escolhida para etapas específicas e críticas.
CVD vs. PVD
O principal compromisso é a conformidade versus simplicidade. A CVD fornece qualidade de filme superior e a conformidade necessária para estruturas complexas. A PVD é frequentemente um processo mais simples, mais rápido e de temperatura mais baixa, tornando-a adequada para aplicações menos exigentes, como a deposição de camadas metálicas que não precisam preencher valas profundas.
Complexidade do Processo e Segurança
Os sistemas de CVD são complexos e frequentemente operam em altas temperaturas e sob vácuo. Além disso, os gases precursores usados (como silano ou hexafluoreto de tungstênio) podem ser altamente tóxicos, inflamáveis ou corrosivos, exigindo um investimento significativo em infraestrutura de segurança e manuseio.
Pureza e Tensão do Filme
A natureza química da CVD significa que subprodutos da reação ou precursores não reagidos podem ficar presos no filme como impurezas. Além disso, o filme depositado pode ter tensão interna, que, se não for gerenciada, pode fazer com que o filme rache ou deforme o wafer.
Como a CVD se Alinha com os Objetivos Centrais de Fabricação
A escolha de um método de deposição depende inteiramente do objetivo específico daquela camada no dispositivo.
- Se o seu foco principal for o desempenho do dispositivo e o escalonamento: A CVD é inegociável para a deposição dos dielétricos de porta de alto-k ultrafinos e para a criação dos canais de silício tensionado necessários para transistores mais rápidos e eficientes.
- Se o seu foco principal for o rendimento de fabricação e a confiabilidade: A conformidade superior da CVD é essencial para o preenchimento sem vazios das interconexões e para garantir o isolamento elétrico completo entre os componentes, o que reduz diretamente defeitos e falhas no chip.
- Se o seu foco principal for a inovação de materiais: A flexibilidade da CVD permite a integração de novos materiais, como materiais 2D ou novos dielétricos, o que é fundamental para o desenvolvimento da próxima geração de tecnologia de semicondutores.
Em última análise, dominar a Deposição Química de Vapor é sinônimo de dominar a arte da fabricação moderna de semicondutores.
Tabela de Resumo:
| Aspecto | Papel da CVD em Dispositivos CMOS |
|---|---|
| Camadas Dielétricas | Deposita isolantes como $\text{SiO}_2$ e $\text{Si}_3\text{N}_4$ para isolamento de porta e isolamento, prevenindo vazamento de corrente. |
| Camadas Condutoras | Forma plugues de tungstênio e portas de polissilício para interconexões confiáveis e comutação. |
| Filmes Semicondutores | Cresce camadas epitaxiais para canais de pureza ultra-elevada e silício tensionado para aprimorar a mobilidade dos elétrons. |
| Conformidade | Garante cobertura de filme uniforme em estruturas 3D, como valas e aletas, essencial para arquiteturas de chip modernas. |
| Vantagens | Cobertura de degrau superior, versatilidade de materiais e suporte para escalonamento e inovação de dispositivos. |
