No seu cerne, o sistema de circulação de água de arrefecimento é o suporte vital para o equipamento de Deposição Química de Vapor Aprimorada por Plasma de Micro-ondas (MPCVD). O seu papel principal é gerir e dissipar o imenso calor gerado por micro-ondas de alta potência, garantindo que todo o sistema possa operar de forma segura, estável e contínua para processos de crescimento de materiais a longo prazo.
O sistema de arrefecimento não é uma utilidade periférica; é um subsistema crítico que permite diretamente o ambiente de plasma de alta energia necessário para a síntese de diamantes. Sem ele, o equipamento sobreaqueceria rapidamente, levando a falhas catastróficas de componentes e instabilidade completa do processo.
Por que o Arrefecimento é Inegociável no MPCVD
O processo MPCVD baseia-se na criação e sustentação de uma esfera de plasma extremamente quente, frequentemente excedendo vários milhares de graus Celsius. Esta energia intensa é o motor para a síntese, mas também representa uma ameaça térmica significativa para o próprio equipamento.
Gestão da Energia Intensa de Micro-ondas
O coração de um sistema MPCVD é o magnetrão, que gera quilowatts de energia de micro-ondas. Esta energia excita os gases para um estado de plasma, mas também aquece todos os componentes com os quais interage, desde as guias de micro-ondas até às paredes da câmara de reação.
A primeira tarefa do sistema de arrefecimento é remover ativamente este calor, prevenindo uma cascata térmica descontrolada que destruiria o equipamento.
Proteção de Componentes Críticos e Caros
Várias partes chave do sistema MPCVD dependem diretamente do arrefecimento ativo para sobreviver.
- O Magnetrão: O próprio gerador de micro-ondas produz um calor residual significativo e deve ser arrefecido para evitar que se queime.
- A Câmara de Reação: As paredes da câmara de vácuo absorvem calor do plasma. O arrefecimento impede que elas se deformem ou derretam, o que causaria uma perda de vácuo e falha catastrófica.
- O Estágio do Substrato: Embora o substrato precise de estar quente, a sua temperatura deve ser precisamente controlada. O sistema de arrefecimento fornece o "lado frio" desta regulação térmica, permitindo que os aquecedores mantenham uma temperatura estável e ótima para um crescimento de alta qualidade.
Garantindo a Estabilidade e Repetibilidade do Processo
O crescimento bem-sucedido de diamantes depende da manutenção de um conjunto perfeitamente estável de condições por horas ou até semanas.
As flutuações de temperatura nas paredes da câmara ou noutros componentes alterariam a densidade, forma e química do plasma. Esta instabilidade leva diretamente a taxas de crescimento inconsistentes, defeitos na estrutura cristalina e resultados de baixa qualidade. Um sistema de arrefecimento estável garante um ambiente térmico estável, o que é um pré-requisito para um processo estável.
Compreendendo os Pontos de Falha
Por ser tão crítico, a falha do sistema de arrefecimento é um dos riscos mais significativos na operação de MPCVD. Compreender as suas vulnerabilidades é fundamental para prevenir o tempo de inatividade.
O Risco de Fluxo Insuficiente
Qualquer obstrução ou restrição nas linhas de água pode privar um componente de refrigerante. Isso pode ser causado por depósitos minerais (incrustações) ou detritos.
Os sistemas modernos incorporam sensores de fluxo digitais que acionarão um desligamento automático se a taxa de fluxo para um componente crítico cair, protegendo o equipamento de danos.
O Problema da Má Qualidade da Água
Usar água da torneira padrão é um erro comum e dispendioso. Os minerais dissolvidos precipitarão à medida que a água aquece, formando uma camada isolante de incrustações dentro dos canais de arrefecimento.
Esta incrustação reduz drasticamente a eficiência da transferência de calor, levando ao sobreaquecimento dos componentes mesmo com fluxo de água normal. Também causa obstruções. Por esta razão, a maioria dos sistemas usa um circuito fechado de água purificada e desionizada para os componentes internos.
A Ameaça de Fugas
Qualquer fuga, especialmente dentro da câmara de vácuo, é uma falha crítica. A entrada de água no ambiente de alto vácuo comprometerá instantaneamente o processo e pode danificar componentes sensíveis.
A inspeção regular de todas as ligações e vedantes das linhas de água é uma parte fundamental da manutenção de rotina do MPCVD.
Fazendo a Escolha Certa para o Seu Objetivo
A sua abordagem ao sistema de arrefecimento deve ser ditada pelo seu objetivo operacional principal.
- Se o seu foco principal é o crescimento de material de alta qualidade: Certifique-se de que o seu chiller pode manter a temperatura da água dentro de uma tolerância muito apertada (por exemplo, ±0,1°C), pois esta estabilidade térmica traduz-se diretamente em estabilidade do processo.
- Se o seu foco principal é a longevidade e segurança do equipamento: Implemente um cronograma de manutenção rigoroso para verificar a qualidade da água, inspecionar fugas e limpar filtros para prevenir o acúmulo de incrustações e obstruções.
- Se o seu foco principal é maximizar o tempo de atividade: Invista num sistema com monitorização abrangente, incluindo sensores de fluxo e temperatura para todos os circuitos críticos, para detetar potenciais problemas antes que causem um desligamento de emergência.
Em última análise, tratar o sistema de arrefecimento como um instrumento de precisão, parte integrante do próprio processo de síntese, é a chave para alcançar uma operação de MPCVD fiável e bem-sucedida.
Tabela Resumo:
| Função | Componentes Críticos Protegidos | Impacto no Processo |
|---|---|---|
| Dissipação de Calor | Magnetrão, Paredes da Câmara | Previne o sobreaquecimento e falha catastrófica |
| Estabilidade da Temperatura | Estágio do Substrato | Garante taxas de crescimento e qualidade cristalina consistentes |
| Longevidade do Sistema | Todas as peças arrefecidas a água | Maximiza o tempo de atividade e a vida útil do equipamento |
Alcance Estabilidade Inigualável na Sua Síntese de Diamantes
O seu processo MPCVD é tão fiável quanto o seu sistema de arrefecimento. Na KINTEK, entendemos que a gestão térmica precisa é a base para o crescimento de materiais de alta qualidade. As nossas soluções avançadas de fornos de alta temperatura, apoiadas por uma excecional I&D e capacidades de personalização profunda, são projetadas para atender às exigências exatas do seu laboratório.
Quer necessite de um sistema de arrefecimento robusto para um Forno de Tubo, um Forno de Vácuo e Atmosfera, ou um sistema CVD/PECVD completo, podemos adaptar a solução às suas necessidades experimentais únicas. Não deixe que a instabilidade térmica comprometa os seus resultados.
Contacte os nossos especialistas hoje para discutir como podemos melhorar a fiabilidade e o desempenho do seu equipamento MPCVD.

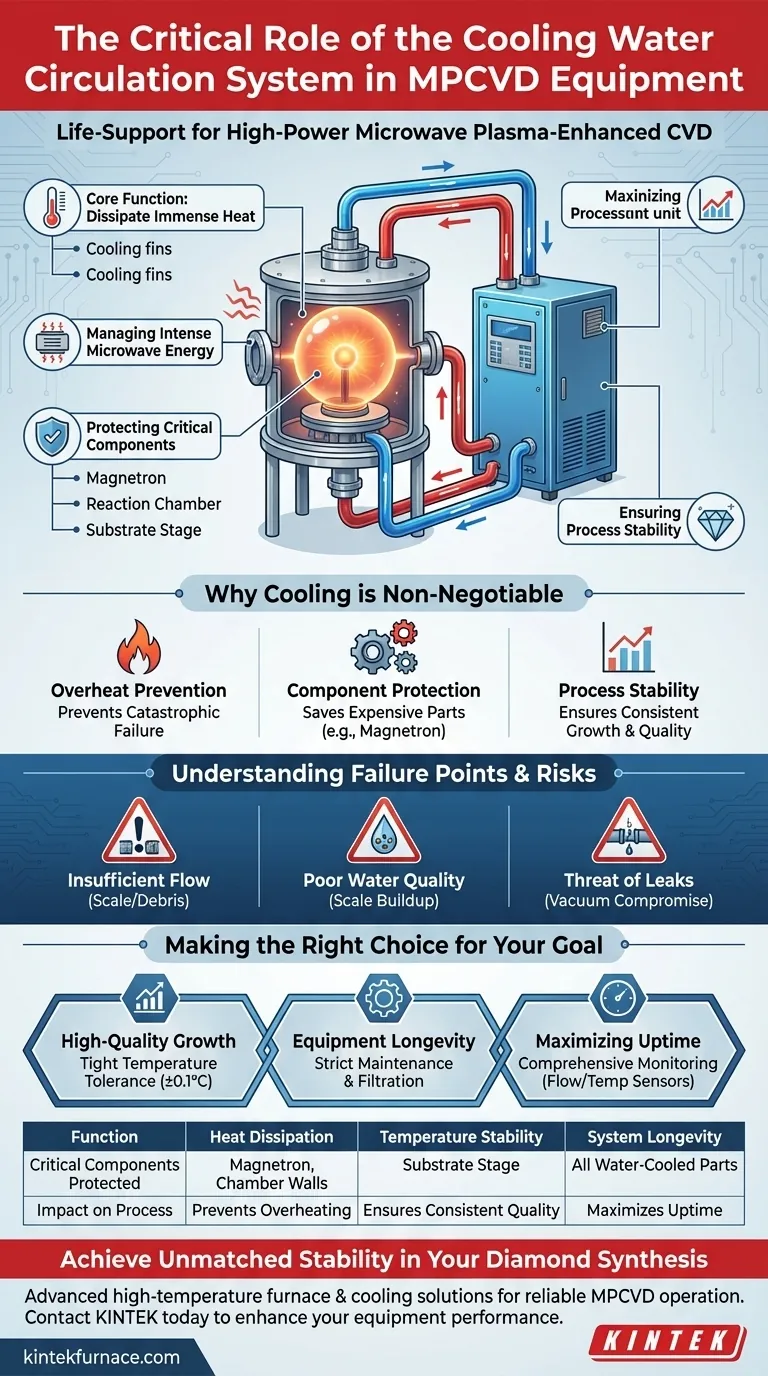

Guia Visual
