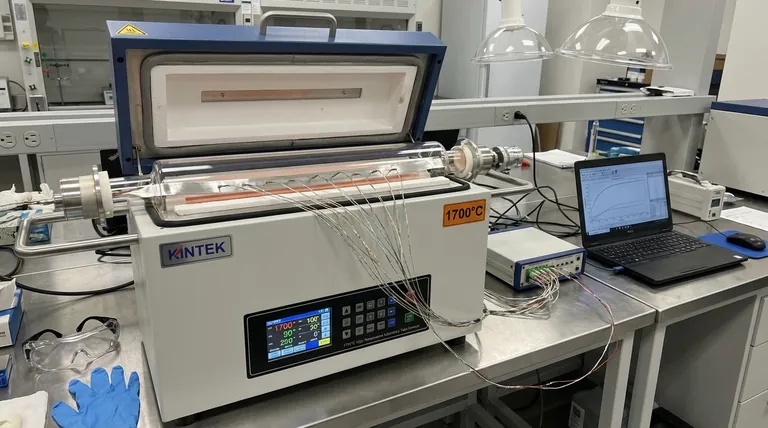

Um array de termopares multicanal funciona como uma ferramenta de diagnóstico precisa e em tempo real. Ao fixar fisicamente os sensores diretamente na superfície das fitas REBCO, este sistema captura leituras de temperatura simultâneas em múltiplos pontos ao longo da direção axial da fita. Isso fornece uma visão granular das condições térmicas que os sensores padrão de ponto único do forno não conseguem oferecer.
Embora os fornos tubulares sejam projetados para criar ambientes térmicos uniformes, a temperatura real do material interno muitas vezes varia. Um array multicanal preenche essa lacuna, fornecendo os dados específicos de gradiente de temperatura necessários para calibrar e validar modelos numéricos de transferência de calor.
A Mecânica da Medição
Fixação Direta na Superfície
Para garantir a precisão, os termopares no array são fixados diretamente na superfície das fitas REBCO.
Este contato físico garante que os sensores meçam a temperatura real do próprio material, em vez de apenas a temperatura do ar ambiente dentro do tubo.
Monitoramento Axial Simultâneo
A estrutura do array permite a coleta de dados em vários pontos distintos ao longo do comprimento (direção axial) da fita, exatamente no mesmo momento.
Este monitoramento simultâneo revela como o calor é distribuído ao longo da fita, destacando qualquer aquecimento irregular ou defasagem térmica que ocorra durante o processo.
Aquisição de Dados em Tempo Real
O sistema fornece feedback contínuo e em tempo real sobre as variações de temperatura enquanto o forno opera.
Isso permite que os pesquisadores observem as mudanças dinâmicas imediatamente, em vez de depender de análises pós-processo ou suposições teóricas.
O Papel na Validação do Processo
Captura de Gradientes de Temperatura
Mesmo dentro de um forno tubular controlado, gradientes de temperatura significativos podem existir ao longo do comprimento de uma fita longa.
O array multicanal quantifica esses gradientes, identificando zonas específicas onde a temperatura pode desviar do ponto de ajuste alvo.
Calibração de Modelos Numéricos
O principal valor estratégico desses dados é o seu uso na validação de modelos numéricos de transferência de calor.
Ao comparar os dados do mundo real do array com simulações teóricas, os pesquisadores podem ajustar seus modelos para garantir que eles prevejam com precisão o comportamento térmico das fitas REBCO.
Compreendendo os Desafios
Complexidade da Configuração
A implementação de um array multicanal aumenta a complexidade física do experimento em comparação com as operações padrão de forno.
Gerenciar múltiplos fios de sensor em um ambiente confinado e de alta temperatura requer roteamento cuidadoso para evitar emaranhamento ou interferência de sinal.
Potencial de Distúrbio Térmico
Idealmente, as ferramentas de medição não devem afetar o sistema que estão medindo, mas os sensores físicos têm massa e condutividade térmica.
Fixar múltiplos termopares em uma fita fina pode tecnicamente introduzir pequenos dissipadores de calor localizados, potencialmente alterando a própria distribuição de temperatura que você está tentando medir se não for gerenciado corretamente.
Fazendo a Escolha Certa para o Seu Objetivo
Se você precisa de um array multicanal depende da precisão exigida pela sua aplicação específica.
- Se o seu foco principal é a validação rigorosa de modelos: Você deve usar um array multicanal para obter os dados de gradiente axial necessários para provar que suas simulações numéricas são precisas.
- Se o seu foco principal é a produção geral: Você pode confiar nos elementos de aquecimento ajustáveis padrão do forno tubular, que geralmente são suficientes para manter a uniformidade em recozimento ou sinterização de rotina.
A modelagem térmica precisa depende não da uniformidade assumida, mas da medição verificada das condições reais do material.
Tabela Resumo:
| Recurso | Capacidade do Array Multicanal | Benefício para o Processamento de REBCO |
|---|---|---|
| Posicionamento do Sensor | Fixação direta na superfície das fitas | Mede a temperatura real do material vs. ar ambiente |
| Captura de Dados | Monitoramento axial simultâneo | Identifica defasagens térmicas e zonas de aquecimento irregular |
| Frequência de Dados | Feedback contínuo em tempo real | Permite o ajuste imediato dos parâmetros do forno |
| Suporte a Modelos | Quantificação empírica de gradientes | Essencial para calibrar modelos numéricos de transferência de calor |
Otimize Seu Processamento de Supercondutores com a KINTEK
O controle térmico preciso é a espinha dorsal da produção de fitas REBCO de alto desempenho. Como líder em tecnologia térmica de laboratório, a KINTEK fornece os equipamentos avançados necessários para preencher a lacuna entre modelos teóricos e resultados do mundo real.
Apoiados por P&D e fabricação especializados, oferecemos Fornos Tubulares, Muflas, Rotativos, a Vácuo e sistemas CVD de alta precisão, todos totalmente personalizáveis para acomodar arrays de sensores multicanal complexos e requisitos de diagnóstico exclusivos. Nossos sistemas capacitam os pesquisadores a alcançar os gradientes de temperatura exatos necessários para uma validação rigorosa do processo.
Pronto para elevar sua precisão térmica? Entre em contato conosco hoje mesmo para discutir suas necessidades de fornos personalizados e veja como a expertise em engenharia da KINTEK pode otimizar o desenvolvimento do seu material.

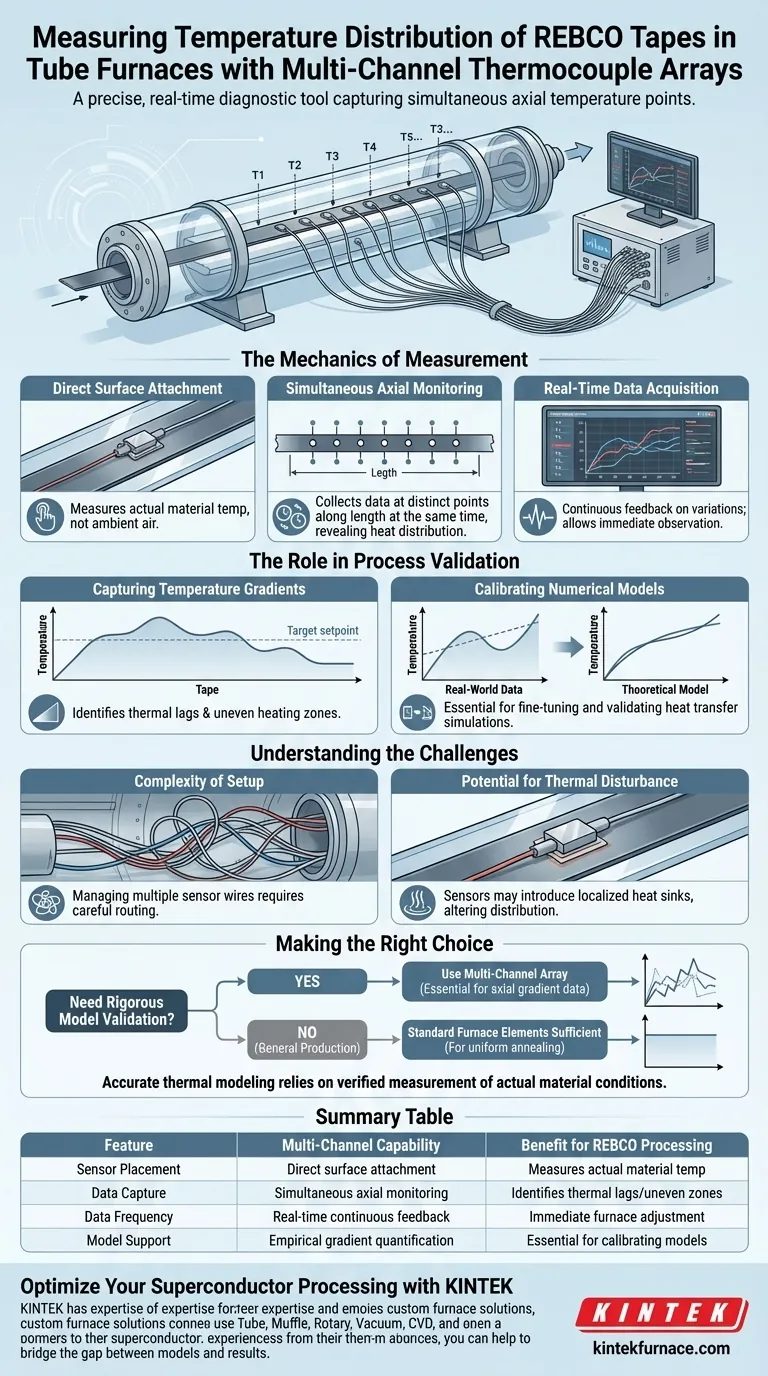

Guia Visual
Referências
- Zili Zhang, Qiuliang Wang. A Tube Furnace Design for the Oxygen Annealing of a REBCO Superconducting Joint. DOI: 10.3390/ma18133053
Este artigo também se baseia em informações técnicas de Kintek Furnace Base de Conhecimento .
