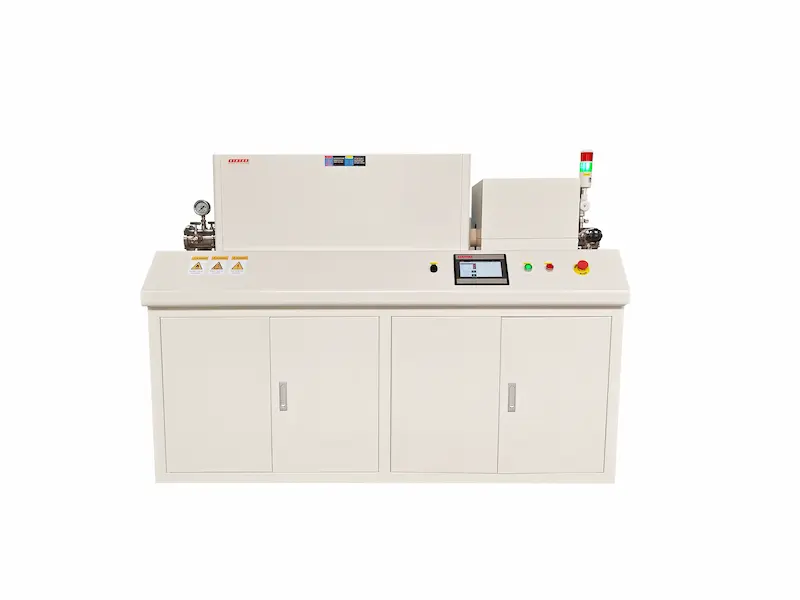

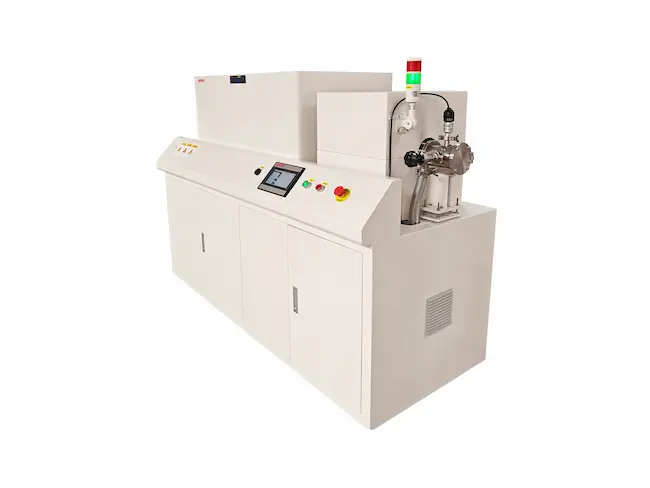

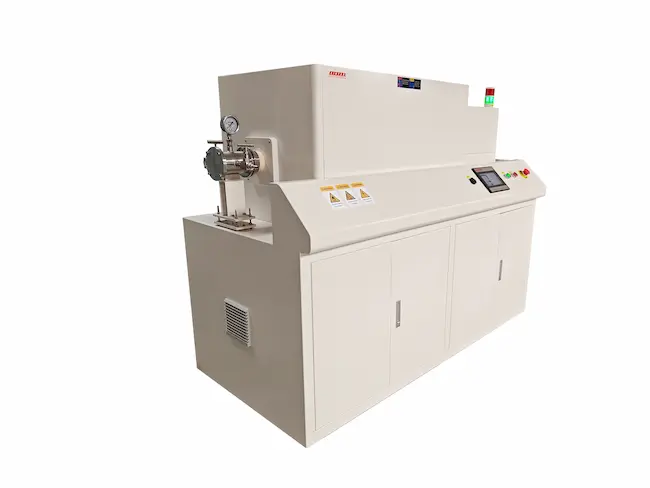

Forno de Tubo Condensador para Purificação de Magnésio

Introdução

O Forno de Tubo de Purificação de Magnésio é um dispositivo especializado de tratamento térmico de alta temperatura projetado para a preparação de magnésio metálico de alta pureza. Sua tecnologia central é baseada em uma estrutura de aquecimento selada combinada com um sistema de alto vácuo, especificamente otimizado para as características físicas e químicas do magnésio (baixo ponto de fusão, alta suscetibilidade à oxidação e alta atividade química).

Utilizando um Ambiente de Alto Vácuo (≤10Pa), Atmosfera Controlável e Controle de Temperatura de Precisão, este equipamento remove eficientemente impurezas como Ferro (Fe), Silício (Si), Alumínio (Al) e Cálcio (Ca). Serve como a ferramenta central para laboratórios de ciência de materiais e linhas de produção piloto em pequena escala que buscam obter fontes de magnésio de alta qualidade.

Aplicações

Devido à excelente resistência à corrosão e às propriedades físicas específicas do magnésio purificado de alta pureza, este equipamento é amplamente utilizado nos seguintes setores de alta tecnologia:

• Aeroespacial: Usado para preparar ligas de magnésio de ultra-alta pureza necessárias para componentes estruturais de espaçonaves e peças leves. A redução do teor de impurezas melhora significativamente o desempenho mecânico, a resistência à corrosão e a estabilidade em condições extremas.
• Informação Eletrônica: Adequado para a produção de embalagens de semicondutores, materiais de dissipação de calor para componentes eletrônicos e materiais de armazenamento de hidrogênio à base de magnésio. O magnésio de alta pureza reduz as impurezas que afetam a eficiência da transmissão de elétrons e o desempenho do armazenamento de energia.
• Laboratório e Pesquisa Científica: Fornece um ambiente de purificação preciso e controlável para ciência de materiais. Suporta pesquisas sobre formulações de ligas de magnésio de alta pureza, otimização de processos de purificação e mecanismos de impacto de impurezas.
• Nova Energia: Aplicado na purificação de materiais de eletrodos de baterias à base de magnésio e materiais de armazenamento/transporte de energia de hidrogênio, ajudando a melhorar a densidade de energia das baterias e a segurança do armazenamento de hidrogênio.
• Fabricação de Ponta: Usado para purificar ligas de magnésio especiais necessárias em instrumentos de precisão e dispositivos médicos, atendendo a requisitos rigorosos de pureza e consistência do material.

Detalhes e Peças

(Espaço reservado: Diagrama de Três Vistas do Forno de Tubo de Purificação de Magnésio)

Componentes do Pacote Padrão

Configurações Opcionais

• Monitoramento de Gás: Detecção e monitoramento de gás dentro do tubo (por exemplo, H₂, O₂).
• Registro de Dados: Monitoramento e gravação independentes da temperatura do forno.
• Controle Remoto: Porta de comunicação RS 485 para controle remoto via PC e saída de dados.
• Controle de Fluxo: Controle de fluxo de alimentação de gás plug-in (Medidores de Fluxo de Massa ou Medidores de Fluxo de Flutuação).
• Controle Avançado: Controlador de temperatura com tela sensível ao toque com operação multifuncional.
• Estação de Alto Vácuo: Atualizações para bombas de vácuo de palhetas, bombas moleculares ou bombas de difusão.

Características

1. Design Compacto: A estrutura do forno de tubo é significativamente mais compacta do que os fornos tradicionais, tornando-o ideal para ambientes com espaço limitado.
2. Pequena Pegada: Facilita o transporte, instalação e armazenamento em comparação com fornos tradicionais.
3. Estrutura de Dupla Carcaça: Possui uma dupla carcaça de forno com circulação de ar forçada. Este design minimiza a perda de calor e garante que a superfície externa permaneça segura ao toque.
4. Controle Programável PID: O controlador de temperatura PID oferece precisão superior, suportando controle remoto e centralizado.
5. Controle Independente de Zona Dupla: Equipado com 2 zonas de aquecimento independentes. Cada zona pode ser configurada e controlada individualmente para criar um gradiente de temperatura preciso necessário para o processo de purificação.
6. Compatibilidade com Alto Vácuo: Flanges de vácuo de aço inoxidável com múltiplas portas e vedações de O-ring garantem excelente desempenho de vedação, mantendo alta pressão de vácuo para aplicações críticas.

Princípio

O equipamento opera no Mecanismo de Sublimação-Condensação a Vácuo. Utiliza a diferença significativa na pressão de vapor saturado de vários elementos metálicos sob as mesmas condições de temperatura e vácuo para alcançar a separação.

1. Ambiente de Vácuo: O sistema é equipado com um conjunto de vácuo profissional capaz de controlar a pressão do tubo do forno para ≤10Pa.
2. Controle de Atmosfera: Com base nos requisitos do processo, o sistema pode introduzir gases inertes (Argônio, Nitrogênio) ou gases redutores (Hidrogênio) para proteger o magnésio da oxidação.
3. Purificação: O magnésio bruto é aquecido na primeira zona. Devido às diferenças de pressão de vapor, o magnésio sublima enquanto as impurezas permanecem ou vaporizam em taxas diferentes. O vapor de magnésio puro então viaja para a zona de condensação (controlada pela segunda zona de aquecimento e condensador resfriado a água), onde se cristaliza em metal de alta pureza.

Procedimento

1. Carregamento: O material de magnésio bruto é carregado no cadinho dentro da zona de alta temperatura do tubo de Aço Inoxidável 310S.
2. Vácuo e Purga: O sistema é selado e bombeado até ≤10Pa. Se necessário, o sistema é purgado com gás inerte.
3. Aquecimento Gradiente: As duas zonas de aquecimento independentes são ativadas.
   • Zona 1 (Sublimação): Aquecida até a temperatura de vaporização do magnésio.
   • Zona 2 (Condensação): Mantida em uma temperatura mais baixa específica para facilitar a deposição do vapor de magnésio puro, evitando a condensação de impurezas de alta pressão de vapor.
4. Coleta: O magnésio purificado cristaliza no condensador especializado SUS310.
5. Resfriamento e Recuperação: O forno é resfriado sob vácuo ou gás protetor, e os cristais de magnésio de alta pureza são recuperados.

Vantagens

Vantagens do Processo

• Alta Eficiência de Purificação: A combinação de vácuo ≤10Pa e controle de temperatura gradiente de zona dupla reduz significativamente a temperatura necessária para a vaporização de impurezas. Isso garante um campo térmico preciso para separação completa.
• Livre de Fluxo (Produção Verde): Este é um processo puramente físico que não requer cloretos ou fluxos químicos. Evita contaminação por inclusão de fluxo e não produz gases residuais ou escória.
• Qualidade Superior do Produto: O magnésio cristalizado resultante é denso e livre de óxidos, não necessitando de tratamento secundário antes do uso.
• Flexibilidade do Processo: Parâmetros (temperatura e vácuo) podem ser ajustados rapidamente para se adequar a diferentes composições de matéria-prima e níveis de pureza alvo.

Vantagens de Segurança

• Proteção contra Sobrecarga: O forno desliga automaticamente a energia se uma sobrecarga for detectada.
• Proteção de Termopar: A detecção integrada para automaticamente o aquecimento e aciona um alarme se um termopar quebrar ou falhar.
• Reinício após Desligamento: O KT-TF12-80 suporta uma função de retomada. Se ocorrer uma queda de energia, o forno retoma o programa de aquecimento automaticamente assim que a energia for restaurada.

Nosso Compromisso com Precisão e Qualidade

Na KINTEK, entendemos que a pureza do material define o sucesso de sua pesquisa e produção. Nossos fornos de tubo são projetados com componentes de alta qualidade, incluindo Aço Inoxidável 310S para resistência à corrosão e elementos de aquecimento Cr2Al2Mo2 para longevidade. Cada unidade passa por rigorosos testes de vazamento de vácuo e calibração térmica antes do envio para garantir que atenda ao rigoroso requisito de vácuo ≤10Pa e precisão de temperatura de ±1°C. Fornecemos equipamentos que entregam resultados reproduzíveis, lote após lote.

Modelos de Parceria e Fornecimento Flexíveis

Oferecemos mais do que apenas hardware; oferecemos soluções personalizadas para suas necessidades:

• Personalização: Podemos personalizar dimensões do tubo, comprimentos de zona de aquecimento e configurações de vácuo para atender aos seus requisitos específicos de experimentos ou escala piloto.
• Suporte Global: Com embalagens robustas e experiência em logística internacional, garantimos que seu equipamento chegue com segurança, onde quer que você esteja.
• Suporte Técnico: Desde orientação de instalação até conselhos sobre parâmetros de processo, nossa equipe está pronta para ajudá-lo a otimizar seu fluxo de trabalho de purificação de magnésio.

Especificações Técnicas
