O controlador de temperatura funciona como o cérebro lógico do sistema de regulação de circuito fechado de um forno elétrico industrial. Seu papel principal é comparar continuamente a temperatura alvo definida pelo usuário com o calor interno real medido por sensores. Com base na variação entre esses dois valores — conhecido como sinal de erro — ele calcula instruções precisas para modular a energia fornecida aos elementos de aquecimento, garantindo que o forno mantenha um ambiente térmico estável.
Ao processar sinais de erro através de algoritmos avançados como PID, o controlador transforma dados brutos de temperatura em ajustes de energia acionáveis, compensando ativamente a perda de calor para eliminar flutuações e fixar pontos de ajuste precisos.
O Mecanismo de Feedback de Circuito Fechado
Recebendo o Sinal de Erro
O loop de controle começa com a aquisição de dados. O controlador monitora a temperatura interna atual por meio de sensores, como termopares.
Ele compara constantemente essa medição em tempo real com a temperatura de referência (o ponto de ajuste) que você programou. A diferença entre esses dois valores é identificada como o sinal de erro, que aciona o processo de regulação.
Cálculo Algorítmico (PID)
Para alcançar alta precisão, os controladores modernos não ligam e desligam simplesmente os aquecedores. Eles utilizam algoritmos Proporcional, Integral e Derivativo (PID).
Essa lógica permite que o controlador preveja o comportamento térmico. Ele calcula exatamente quanta energia é necessária não apenas para atingir o ponto de ajuste, mas para chegar lá sem ultrapassá-lo ou ficar aquém.
Modulação da Potência de Saída
Após a conclusão do cálculo, o controlador emite instruções de controle.
Ele envia sinais para dispositivos de saída, como relés eletromagnéticos ou de estado sólido. Esses relés ajustam a corrente elétrica que flui para os elementos de aquecimento, efetivamente regulando a saída de calor para cima ou para baixo com base nas demandas do controlador.
Objetivos Operacionais
Compensação da Perda de Calor
Todo forno experimenta perda natural de energia para o ambiente. O papel do controlador é compensar dinamicamente essa perda.
Ao monitorar a taxa de variação da temperatura, ele injeta quantidades precisas de energia para manter o equilíbrio, garantindo que a câmara não esfrie durante a operação.
Estabilização Rápida
Em processos industriais como a pirólise, o tempo é crítico. O controlador garante que o ambiente do forno estabilize rapidamente no valor alvo.
Ele gerencia a fase inicial de rampa para atingir a temperatura alvo rapidamente, e então muda imediatamente para um modo de manutenção para manter a curva de calor plana e consistente.
Compreendendo os Compromissos
Precisão vs. Complexidade
Embora os controladores PID ofereçam estabilidade superior, eles introduzem complexidade no ajuste. Um controlador PID que não está devidamente ajustado à massa térmica do forno pode causar instabilidade no sistema, levando a oscilações erráticas de temperatura.
Desgaste de Componentes
O controle de alta precisão geralmente envolve a comutação rápida de energia para manter uma temperatura específica.
Essa modulação constante pode aumentar o desgaste em relés mecânicos. Para aplicações de alta precisão que envolvem ciclos frequentes, relés de estado sólido (SSRs) são frequentemente necessários para lidar com a carga sem falha mecânica.
Fazendo a Escolha Certa para o Seu Processo
A eficácia da regulação do seu forno depende de adequar as capacidades do controlador aos requisitos específicos da sua aplicação.
- Se o seu foco principal é aquecimento básico e não crítico: Uma lógica de controle simples de liga/desliga pode ser suficiente, aceitando que haverá pequenas oscilações de temperatura em torno do ponto de ajuste.
- Se o seu foco principal é o processamento de materiais complexos: Você deve confiar em um controlador PID totalmente ajustado com relés de estado sólido para eliminar flutuações e garantir a estrita adesão aos parâmetros termodinâmicos.
O controlador é o componente definidor que transforma um simples aquecedor em um instrumento de precisão capaz de resultados industriais repetíveis.
Tabela Resumo:
| Recurso | Papel no Sistema de Circuito Fechado | Benefício para a Operação |
|---|---|---|
| Aquisição de Dados | Recebe sinais de erro de termopares | Monitoramento constante em tempo real |
| Algoritmo PID | Calcula os requisitos precisos de energia | Previne ultrapassagem e atraso térmico |
| Modulação de Saída | Controla relés para ajustar o fluxo de energia | Mantém o equilíbrio contra a perda de calor |
| Estabilização | Gerencia as fases de rampa e manutenção | Garante o alcance rápido dos pontos de ajuste |
Otimize Seu Processamento Térmico com Precisão KINTEK
Sua produção sofre com flutuações de temperatura? Como líder em soluções de aquecimento de laboratório e industrial, a KINTEK fornece sistemas de alto desempenho integrados com lógica avançada de controle PID. Apoiados por P&D e fabricação especializados, oferecemos sistemas Muffle, Tube, Rotary, Vacuum e CVD, todos totalmente personalizáveis para atender aos seus requisitos termodinâmicos exclusivos.
Não deixe que a perda de calor comprometa seus resultados. Entre em contato com nossos especialistas hoje mesmo para descobrir como nossos fornos projetados com precisão podem trazer precisão repetível para seu laboratório ou instalação.

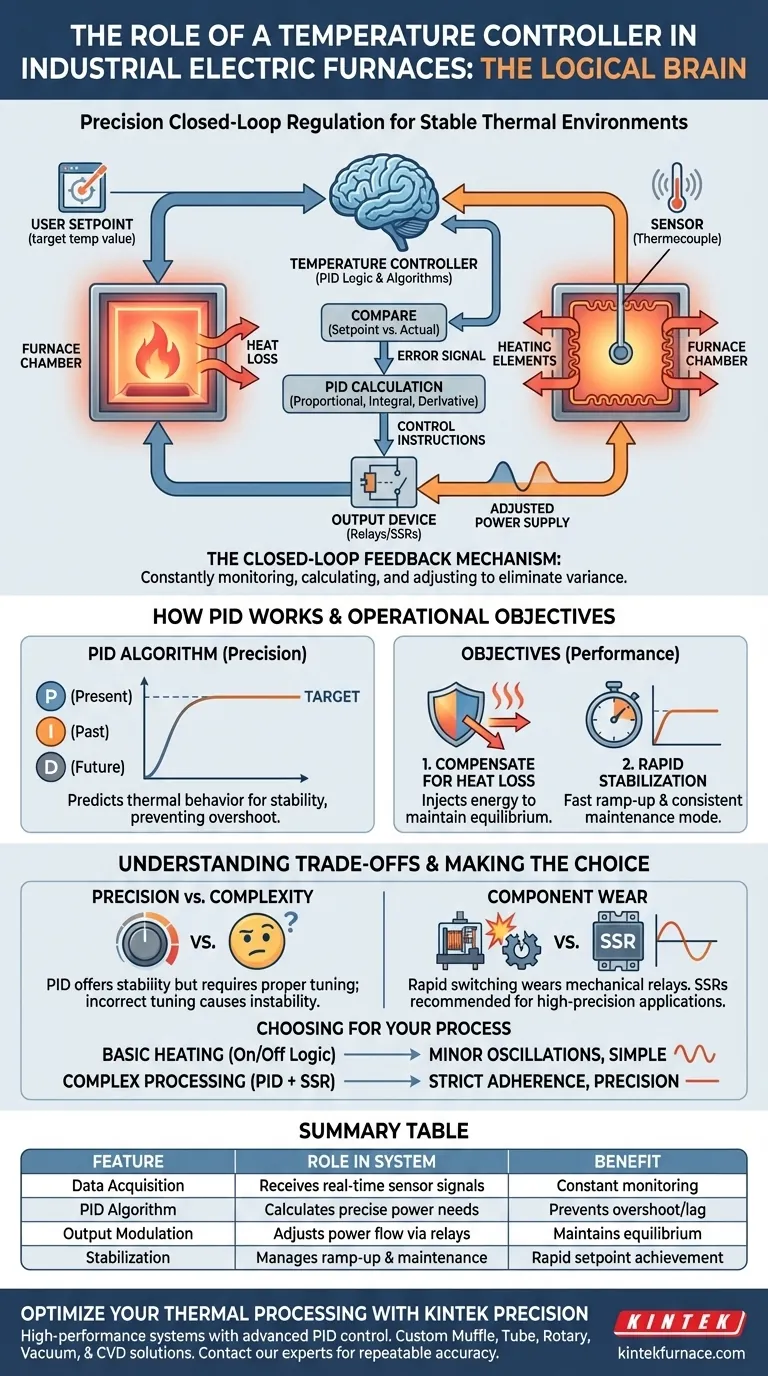

Guia Visual
