O Que É Pecvd Na Indústria De Semicondutores? Possibilitando A Fabricação De Chips De Baixa Temperatura E Alto Desempenho

Na indústria de semicondutores, a Deposição Química a Vapor Aprimorada por Plasma (PECVD) é um processo usado para depositar filmes muito finos e uniformes de material em uma bolacha de silício em temperaturas relativamente baixas. Ao contrário da Deposição Química a Vapor (CVD) tradicional, que requer alta temperatura, a PECVD usa um gás energizado, ou plasma, para impulsionar as reações químicas necessárias para criar o filme. Essa capacidade de baixa temperatura é essencial para a fabricação moderna de chips.

O papel central da PECVD é permitir a construção de microchips complexos e multicamadas. Ela permite a deposição de filmes isolantes e protetores críticos sem usar altas temperaturas que, de outra forma, danificariam as delicadas estruturas de transistores já construídas na bolacha.

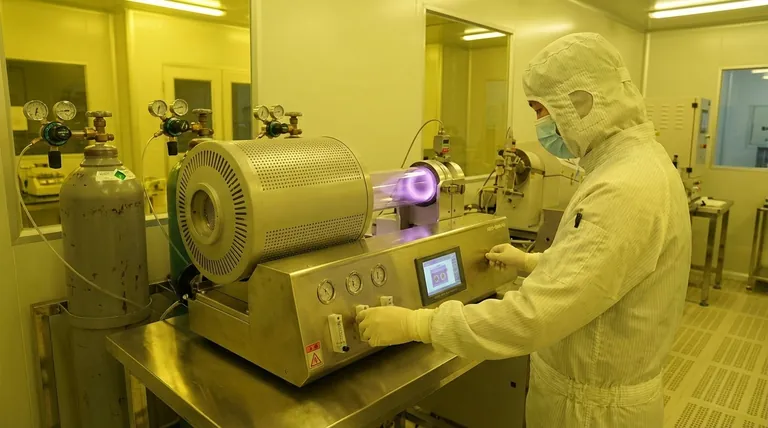

O que é PECVD na indústria de semicondutores? Possibilitando a Fabricação de Chips de Baixa Temperatura e Alto Desempenho

O Principal Problema que a PECVD Resolve: O Calor

Para entender a importância da PECVD, você deve primeiro entender a principal limitação de sua predecessora, a Deposição Química a Vapor (CVD) tradicional.

Os Limites da Deposição em Alta Temperatura

Os processos tradicionais de CVD dependem de altas temperaturas, frequentemente excedendo 600-800°C, para fornecer a energia necessária para que os gases precursores reajam e formem um filme sólido na bolacha.

Embora eficaz, esse calor extremo é destrutivo para a intrincada e multicamadas de circuitos de um dispositivo semicondutor moderno.

Por Que a Baixa Temperatura é Inegociável

À medida que um chip é fabricado, camadas de transistores microscópicos e fiação são construídas. Essas estruturas preexistentes são altamente sensíveis.

Expondo-as às altas temperaturas da CVD tradicional, os dopantes se difundiriam para fora do lugar, os materiais se degradariam e, em última análise, todo o circuito integrado falharia. A fabricação moderna de chips é frequentemente um processo de "baixo orçamento térmico".

Como o Plasma Substitui o Calor

A PECVD contorna esse problema introduzindo energia de uma forma diferente: um plasma.

Ao aplicar um campo eletromagnético (tipicamente de radiofrequência), os gases precursores são ionizados para um estado altamente reativo. Este plasma fornece a energia necessária para impulsionar a reação química, permitindo que um filme de alta qualidade se forme na bolacha em temperaturas muito mais baixas, tipicamente 200-400°C.

Principais Aplicações da PECVD na Fabricação de Chips

A PECVD não é um processo de nicho; é um processo fundamental usado para criar vários tipos de camadas essenciais em quase todos os chips modernos.

Camadas Dielétricas para Isolamento

A PECVD é um método primário para depositar dióxido de silício (SiO₂). Esses filmes atuam como isolantes, isolando eletricamente a vasta rede de interconexões metálicas (fios) que conectam os milhões ou bilhões de transistores em um chip, prevenindo curtos-circuitos.

Camadas de Passivação para Proteção

Uma das aplicações mais comuns é a deposição de uma camada final de nitreto de silício (Si₃N₄). Este filme resistente e denso atua como uma concha protetora, ou camada de passivação, selando o chip completo contra umidade, íons móveis e outros contaminantes que poderiam causar sua falha ao longo do tempo.

Filmes Avançados para Desempenho

Em microprocessadores avançados, a velocidade é limitada pelo atraso nos sinais que viajam através da fiação de cobre. A PECVD é usada para depositar filmes dielétricos de baixo k, que são isolantes especializados que reduzem esse atraso, permitindo que o chip opere em frequências mais altas.

Compreendendo as Vantagens e Desvantagens

Nenhum processo único é perfeito para todas as aplicações. A PECVD é escolhida por seu equilíbrio único de capacidades.

A Principal Vantagem: Controle de Processo

Além da baixa temperatura, os sistemas PECVD oferecem controle excepcional sobre as propriedades do filme depositado. Os engenheiros podem ajustar finamente a espessura, uniformidade e tensão mecânica do filme. Controlar a tensão é vital para evitar que o filme depositado rache ou deforme a bolacha.

Versatilidade em Materiais

O processo é altamente versátil, capaz de depositar uma ampla gama de materiais, incluindo dióxido de silício, nitreto de silício, silício amorfo e compostos mais complexos usados em dispositivos especializados como transistores de filme fino (TFTs) para displays.

A Desvantagem Inerente: Pureza do Filme

A principal desvantagem de operar em baixas temperaturas é que os filmes PECVD podem conter mais impurezas, como hidrogênio, do que os filmes cultivados com métodos de alta temperatura. Para muitas aplicações, como passivação, isso é perfeitamente aceitável. No entanto, para as camadas mais sensíveis, como o dielétrico de porta diretamente em um transistor, um processo de maior temperatura e maior pureza é frequentemente necessário, se o orçamento térmico permitir.

Aplicando Isso aos Objetivos de Fabricação

A escolha do método de deposição por um engenheiro é sempre impulsionada pelos requisitos específicos da camada que está sendo construída.

Se o seu foco principal é depositar um isolante após a construção dos transistores: A PECVD é a escolha definitiva porque sua baixa temperatura protege as estruturas sensíveis subjacentes.
Se o seu foco principal é criar uma camada fundamental ultralimpura e densa: Um processo de alta temperatura como a CVD de Baixa Pressão (LPCVD) pode ser escolhido, mas apenas se for aplicado no início da fabricação, antes que existam componentes sensíveis à temperatura.
Se o seu foco principal é selar um chip acabado do ambiente: A PECVD é o padrão da indústria para depositar a camada final de passivação de nitreto de silício devido às suas excelentes qualidades protetoras e segurança do processo.

Em última análise, a PECVD é uma tecnologia fundamental que torna possível a complexidade vertical dos circuitos integrados modernos.

Tabela Resumo:

Aspecto Chave	Papel da PECVD
Vantagem Principal	Permite a deposição de filmes em baixas temperaturas (200-400°C) para proteger estruturas delicadas de chips.
Aplicações Primárias	Deposição de isolantes de dióxido de silício (SiO₂), camadas de passivação de nitreto de silício (Si₃N₄) e filmes dielétricos avançados de baixo k.
Principal Limitação	Os filmes podem conter mais impurezas (por exemplo, hidrogênio) em comparação com os métodos de deposição de alta temperatura.
Caso de Uso Ideal	Essencial para adicionar camadas após a construção de transistores e fiação sensíveis à temperatura na bolacha.
