Em sua essência, um forno de caixa tipo atmosfera experimental garante a precisão ao tratar a atmosfera interna como um sistema completo e gerenciado. Isso é conseguido primeiro criando um ambiente perfeitamente selado e, em seguida, usando componentes de alta precisão para dosar, misturar e regular com precisão o fluxo e a pressão de gases específicos, como argônio, nitrogênio ou misturas redutoras.
A precisão de um forno de atmosfera não é uma característica única, mas o resultado de um sistema coordenado. Depende da integridade da vedação do forno, da precisão de seus controladores de fluxo e pressão de gás e da estabilidade de seu sistema de gerenciamento de temperatura trabalhando em uníssono.
A Fundação: Uma Câmara Selada e Hermética
Antes que qualquer atmosfera possa ser controlada, a atmosfera externa deve ser completamente excluída. Este é o primeiro princípio inegociável do controle atmosférico.
A Importância da Vedação
A câmara do forno é projetada para ser um vaso hermeticamente selado. Isso impede que o ar ambiente, principalmente oxigênio e nitrogênio, vaze para a câmara em altas temperaturas e contamine o processo.
Sem uma vedação perfeita, qualquer gás introduzido seria comprometido, levando a oxidação indesejada ou reações químicas imprevisíveis.
Alcançando um Ambiente de Pressão Positiva
Para garantir ainda mais contra contaminação, esses fornos geralmente operam com uma leve pressão positiva. Ao manter uma pressão interna ligeiramente superior à do ar externo, quaisquer vazamentos microscópicos potenciais farão com que a atmosfera controlada flua para fora, em vez de permitir que o ar entre.
Os Componentes Centrais do Controle de Atmosfera
Uma vez que a câmara esteja selada, um conjunto de componentes de precisão trabalha para criar e manter o ambiente gasoso desejado.
Controle de Fluxo de Gás de Precisão
O sistema utiliza controladores de fluxo de massa (MFCs) de alta precisão ou medidores de fluxo de gás. Esses dispositivos são cruciais para regular com precisão o volume de gás que entra no forno, medido em unidades como Centímetros Cúbicos Padrão Por Minuto (SCCM).
Isso permite controlar não apenas o tipo de gás, mas também sua concentração e taxa de fluxo exatas, o que é essencial para processos que dependem de misturas de gases específicas ou ciclos de purga.
Regulagem de Pressão Estável
Em conjunto com os controladores de fluxo, os dispositivos de regulagem de pressão garantem a estabilidade da atmosfera interna. Eles gerenciam a pressão geral dentro da câmara, prevenindo flutuações que poderiam afetar as taxas de reação ou a integridade física da amostra.
Distribuição Uniforme de Gás
Um forno bem projetado inclui um sistema de entrada e saída que promove a distribuição uniforme do gás. O objetivo é evitar bolsões estáticos e garantir que toda a amostra seja exposta às mesmas condições atmosféricas, assegurando resultados consistentes e repetíveis em toda a sua superfície.
Por Que o Controle de Temperatura é Inseparável do Controle de Atmosfera
Embora sua pergunta se concentre na atmosfera, é impossível discuti-la sem reconhecer o papel da temperatura. Reações químicas e mudanças de fase do material dependem de ambos.
Detecção de Temperatura de Alta Precisão
O forno usa termopares sensíveis para medir a temperatura interna em tempo real. Esses dados brutos são a base para toda a regulagem de temperatura.
Ajuste PID Inteligente
O sinal de temperatura é alimentado a um controlador inteligente que usa um algoritmo Proporcional-Integral-Derivativo (PID). Este algoritmo calcula continuamente a diferença entre o ponto de ajuste e a temperatura real, ajustando precisamente a potência do elemento de aquecimento para manter uma estabilidade excepcional, muitas vezes dentro de ±1°C.
Esta estabilidade é crucial porque até mesmo pequenas flutuações de temperatura podem alterar drasticamente a taxa das reações atmosféricas, tornando o controle preciso do gás ineficaz.
Compreendendo as Limitações Práticas
Alcançar uma atmosfera perfeita é um desafio técnico, e é importante entender os potenciais pontos de falha.
Integridade da Vedação ao Longo do Tempo
As vedações da porta, gaxetas e passagens para sensores podem se degradar com o tempo devido aos ciclos térmicos. Inspeções e manutenções regulares são críticas para prevenir vazamentos que comprometeriam todo o sistema.
Pureza da Fonte de Gás
O sistema de controle é tão bom quanto o gás que você fornece. Usar uma fonte de gás de baixa pureza ou ter linhas de gás contaminadas introduzirá impurezas diretamente em seu processo, independentemente de quão precisos sejam os controladores do forno.
Gradientes Térmicos e Uniformidade
Em fornos maiores, alcançar a uniformidade atmosférica e térmica perfeita pode ser difícil. O centro do forno pode ter condições ligeiramente diferentes das áreas próximas às paredes ou à porta, o que pode ser um fator em processos altamente sensíveis.
Fazendo a Escolha Certa para o Seu Objetivo
Para selecionar o sistema correto, você deve adequar as capacidades do forno às suas necessidades experimentais ou de produção.
- Se seu foco principal é prevenir a oxidação (por exemplo, recozimento brilhante): Priorize um forno com taxa de vazamento baixa certificada e a capacidade de manter pressão positiva estável com um gás inerte.
- Se seu foco principal é impulsionar reações de superfície específicas (por exemplo, cementação): Você precisa de um sistema com controladores de fluxo de massa de alta precisão para múltiplos gases para criar e manter razões de mistura exatas.
- Se seu foco principal é pesquisa geral com vários materiais: Um forno com boa vedação e controle de fluxo de gás único confiável oferece o melhor equilíbrio entre capacidade e simplicidade operacional.
Compreender como esses sistemas funcionam juntos permite que você controle o ambiente do seu processo, garantindo a confiabilidade e repetibilidade dos seus resultados.
Tabela de Resumo:
| Componente | Função | Benefício Principal |
|---|---|---|
| Câmara Selada | Exclui o ar ambiente | Previne contaminação e garante pureza |
| Controladores de Fluxo de Massa | Regulam o fluxo e a concentração de gás | Permite dosagem precisa e controle de mistura |
| Reguladores de Pressão | Mantêm a pressão interna estável | Evita flutuações e aumenta a confiabilidade |
| Controle PID de Temperatura | Estabiliza o aquecimento | Suporta reações atmosféricas consistentes |
| Distribuição Uniforme de Gás | Assegura exposição homogênea | Fornece resultados repetíveis nas amostras |
Pronto para alcançar precisão incomparável em seus experimentos? Na KINTEK, aproveitamos P&D excepcional e fabricação interna para fornecer soluções avançadas de fornos de alta temperatura adaptadas às suas necessidades. Nossa linha de produtos inclui Fornos Mufla, Tubo, Rotativos, Fornos a Vácuo e Atmosfera, e Sistemas CVD/PECVD, todos apoiados por fortes capacidades de personalização profunda para atender precisamente aos seus requisitos experimentais únicos. Se o seu foco é prevenir a oxidação, impulsionar reações específicas ou pesquisa geral, nossos fornos garantem um controle de atmosfera confiável para resultados consistentes. Contate-nos hoje para discutir como podemos aprimorar o desempenho do seu laboratório!

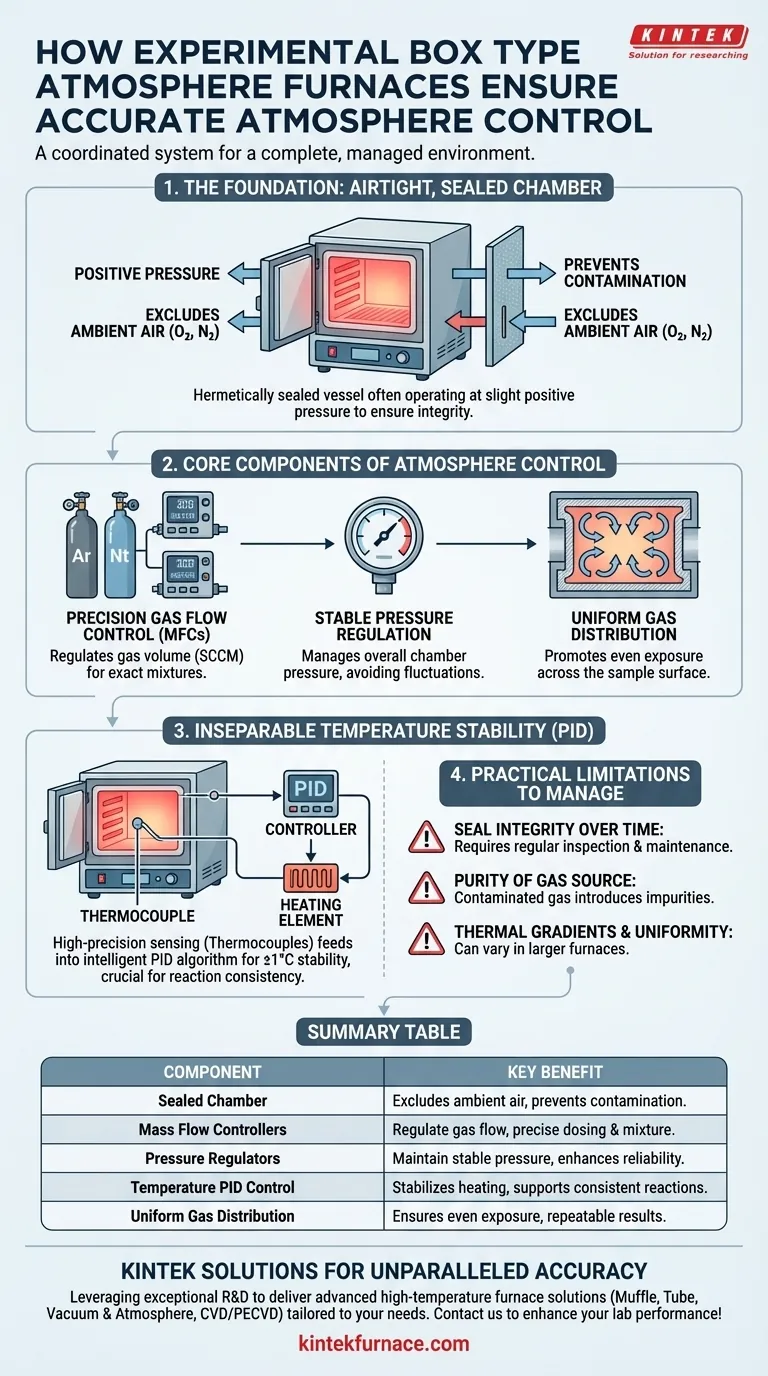

Guia Visual
