Em sua essência, um forno mufla de proteção atmosférica alcança uma distribuição uniforme de temperatura por meio de um design que separa a fonte de aquecimento da carga de trabalho. Isso é conseguido colocando os elementos de aquecimento fora de uma câmara interna, ou "mufla", e envolvendo-a com uma camada composta especializada de materiais de aquecimento e isolamento. Este design evita a radiação direta e irregular e permite que o calor penetre na câmara uniformemente por todos os lados.
A chave para a uniformidade da temperatura é o aquecimento indireto. Ao aquecer uma câmara interna separada (a mufla) em vez da carga de trabalho diretamente, o forno elimina pontos quentes e garante que todo o volume de processamento atinja e mantenha uma temperatura consistente e estável.
Os Princípios Centrais do Aquecimento Uniforme
Para entender como um forno mufla garante resultados consistentes, é essencial observar os três elementos-chave de design que trabalham em conjunto. Esses princípios vão além de simplesmente gerar calor para controlar sua distribuição precisa.
O Papel da Câmara "Mufla"
A característica definidora deste forno é a própria mufla — uma câmara interna isolada que contém as amostras ou componentes.
Esta câmara atua como uma barreira, protegendo a carga de trabalho do calor radiante intenso e direto dos elementos. Pense nisso como um forno de convecção versus um grill; em vez de ser "bombardeado" de uma direção, suas peças são banhadas em calor que foi pré-equalizado e nivelado pelas paredes da câmara.
Este isolamento é crítico para prevenir gradientes térmicos e garantir que cada parte de sua amostra experimente o mesmo perfil de temperatura.
Posicionamento Estratégico dos Elementos de Aquecimento
Os elementos de aquecimento em um forno mufla não estão localizados dentro da câmara de trabalho. Em vez disso, eles são estrategicamente dispostos ao redor do exterior da mufla.
Esta abordagem de aquecimento multilateral garante que a energia térmica seja entregue à mufla de múltiplas direções simultaneamente. Isso evita que um lado da câmara fique mais quente que o outro, um problema comum em designs de fornos mais simples.
A Camada Isolante e Radiante
Entre os elementos de aquecimento externos e a mufla interna, há uma camada composta de materiais de aquecimento e isolamento.
Esta camada serve a dois propósitos. Primeiro, o isolamento impede que o calor escape para fora, melhorando a eficiência. Segundo, e mais importante para a uniformidade, esta massa absorve energia dos elementos e irradia-a uniformemente para dentro, "banhando" suavemente a câmara da mufla em um campo térmico uniforme.
Compreendendo as Desvantagens
Este elegante design para uniformidade não está isento de compromissos. Entendê-los é fundamental para determinar se um forno mufla é a ferramenta certa para sua aplicação específica.
Tempos de Aquecimento Mais Lentos
Como o forno deve primeiro aquecer a mufla, que por sua vez aquece a carga de trabalho, o tempo total para atingir a temperatura alvo é geralmente mais longo do que em um forno de aquecimento direto. A massa térmica da mufla cria um amortecedor que retarda as mudanças de temperatura em ambas as direções.
Potenciais Limites de Temperatura
O material da própria mufla (geralmente uma cerâmica ou liga de alto teor de níquel) pode impor um limite à temperatura máxima de operação do forno. Fornos com elementos expostos podem atingir temperaturas mais altas, embora com um sacrifício significativo na uniformidade.
Dependência de Sistemas de Controle Adequados
Alcançar a verdadeira uniformidade depende de um sistema de controle preciso. A colocação do termopar de controle é crítica. Se não estiver em um local representativo dentro da câmara, o controlador pode manter uma temperatura estável naquele único ponto enquanto outras áreas se desviam.
Fazendo a Escolha Certa para Seu Objetivo
Ao entender os princípios do aquecimento indireto, você pode selecionar e operar seu equipamento para obter resultados precisos e repetíveis.
- Se seu foco principal é a consistência do processo e a integridade do material: A uniformidade superior de temperatura do forno mufla é essencial para aplicações sensíveis como recozimento, sinterização e deposição química de vapor.
- Se seu foco principal são ciclos de aquecimento rápidos: Pode ser necessário aceitar a desvantagem de um tempo de aquecimento mais longo ou considerar um forno de aquecimento direto se uma leve falta de uniformidade for aceitável para seu processo.
- Se seu foco principal é a confiabilidade a longo prazo: Verifique regularmente a uniformidade da temperatura do seu forno com verificações multiponto e certifique-se de que o termopar de controle esteja calibrado e posicionado corretamente.
Compreender esses princípios de design capacita você a controlar seus processos térmicos com confiança e precisão.
Tabela Resumo:
| Fator Chave | Papel na Uniformidade da Temperatura |
|---|---|
| Câmara Mufla | Atua como barreira para aquecimento indireto, prevenindo pontos quentes e garantindo distribuição uniforme de calor. |
| Elementos de Aquecimento | Posicionados estrategicamente ao redor do exterior da mufla para aquecimento multilateral a fim de evitar gradientes térmicos. |
| Camada Isolante | Irradia calor uniformemente para dentro, banhando a câmara em um campo térmico uniforme enquanto melhora a eficiência. |
| Sistemas de Controle | Garante a manutenção estável da temperatura através da colocação e calibração precisas do termopar. |
Obtenha processamento térmico preciso e uniforme com os fornos de alta temperatura avançados da KINTEK! Aproveitando P&D excepcional e fabricação própria, fornecemos a diversos laboratórios soluções personalizadas como Fornos Mufla, Tubulares, Rotativos, a Vácuo e Atmosféricos, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante que seus requisitos experimentais únicos sejam atendidos com confiabilidade e eficiência. Entre em contato hoje para aprimorar o desempenho do seu laboratório e obter suporte especializado!

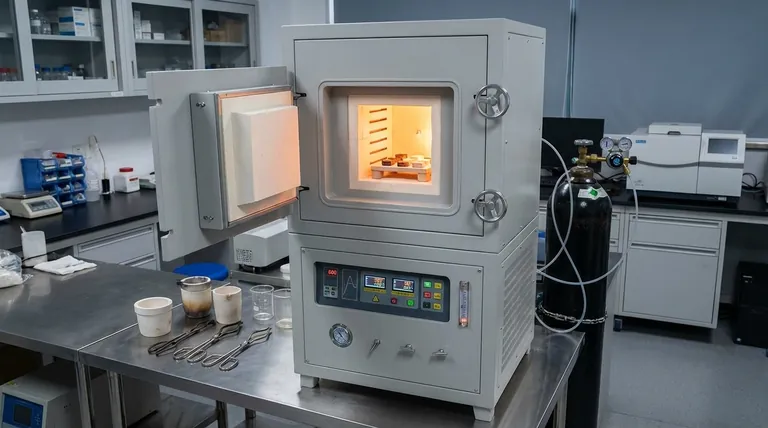

Guia Visual
