Um ambiente de alto vácuo é tecnicamente obrigatório na sinterização por prensagem a quente de compósitos de matriz de alumínio devido à afinidade extrema do alumínio com oxigênio e umidade. Sua função principal é dessorver ativamente o vapor de água quimicamente ligado em temperaturas em torno de 550°C e prevenir a formação de barreiras de óxido, permitindo assim a difusão atômica necessária para um material denso e de alta resistência.
O Insight Central O pó de alumínio possui inerentemente uma camada de óxido tenaz e adsorve umidade, ambos agindo como barreiras para a sinterização. O ambiente de vácuo não é meramente para limpeza; é uma ferramenta de processamento ativa que remove esses impedimentos voláteis para permitir a ligação metálica direta e a difusão reacional desimpedida.
Eliminando Porosidade e Voláteis
Dessorção de Água Quimicamente Adsorvida
As superfícies do pó de alumínio são altamente propensas a adsorver vapor de água da atmosfera.
Durante o processo de aquecimento, particularmente em torno de 550°C, um sistema de alto vácuo promove efetivamente a dessorção e exaustão dessa água quimicamente adsorvida. Remover essa umidade antes da fase de sinterização é crucial para prevenir a formação de poros induzidos por gás no compósito final.
Evacuação de Gases Intersticiais
Além da umidade superficial, o gás é frequentemente aprisionado nos espaços intersticiais entre as partículas de pó.
O ambiente de vácuo evacua efetivamente esses gases aprisionados e remove voláteis liberados durante o aquecimento. Ao limpar esses espaços intersticiais, o processo minimiza defeitos de porosidade e garante uma maior densidade no corpo sinterizado final.
Controlando a Oxidação e a Qualidade da Interface
Prevenção do Crescimento da Película de Óxido
O alumínio reage rapidamente com o oxigênio em altas temperaturas para formar uma película de óxido estável.
Manter um alto vácuo (frequentemente na faixa de $1 \times 10^{-2}$ Pa a $10^{-3}$ Pa) corta o suprimento de oxigênio, prevenindo efetivamente a oxidação adicional da matriz de alumínio. Isso é essencial porque as películas de óxido agem como barreiras térmicas e de difusão que degradam o desempenho do material.
Protegendo Elementos de Liga Reativos
Muitos compósitos de matriz de alumínio incorporam aditivos reativos, como pó de titânio.
O ambiente de vácuo protege esses elementos altamente reativos da oxidação em altas temperaturas. Preservar o estado metálico desses aditivos garante que eles possam participar da difusão reacional efetiva com a matriz de alumínio, em vez de se tornarem óxidos inertes.
Aprimorando a Difusão e a Ligação
Difusão Atômica Desimpedida
Para que ocorra a sinterização, os átomos devem se difundir através das fronteiras das partículas.
Ao prevenir a formação de películas de óxido espessas, o vácuo garante um contato limpo entre as camadas (como camadas de liga amorfa e alumínio). Isso cria canais desimpedidos para a difusão de elementos, que é o mecanismo que realmente une o material.
Maximizando a Resistência da Ligação Interfacial
A integridade do compósito depende da resistência da ligação entre a matriz e o reforço (por exemplo, diamante ou titânio).
Um ambiente de vácuo purificado promove a ligação metálica direta entre as partículas. Isso resulta em ligações metalúrgicas de alta qualidade, aprimorando significativamente as propriedades mecânicas e a condutividade térmica do compósito.
Entendendo os Compromissos
Embora o alto vácuo seja essencial, confiar nele efetivamente requer a compreensão de suas limitações.
Vácuo vs. Óxidos Existentes
O vácuo é excelente em prevenir nova oxidação e remover voláteis, mas não consegue remover facilmente peles de óxido de alumínio estáveis e pré-existentes.
Para superar as películas de óxido que já existem no pó, a pressão mecânica (por exemplo, 30 MPa) é frequentemente necessária, juntamente com o vácuo. A pressão rompe fisicamente a casca de óxido, permitindo que o metal limpo por baixo – preservado pelo vácuo – se ligue.
Complexidade e Custo
Manter altos níveis de vácuo (por exemplo, $10^{-3}$ Pa) requer sistemas sofisticados de vedação e bombeamento.
Isso aumenta a complexidade do equipamento e o tempo de processamento. No entanto, para aplicações de alto desempenho onde a condutividade térmica e a resistência mecânica são primordiais, esse compromisso é inevitável.
Fazendo a Escolha Certa para o Seu Objetivo
Ao configurar seu processo de sinterização, alinhe seus protocolos de vácuo com seus requisitos de material específicos:
- Se o seu foco principal é a resistência mecânica: Priorize alto vácuo combinado com pressão mecânica para romper películas de óxido e maximizar a ligação metálica partícula a partícula.
- Se o seu foco principal é a condutividade térmica: Garanta níveis de vácuo extremos para manter interfaces limpas entre o alumínio e os reforços (como diamante), pois os óxidos agem como isolantes térmicos.
- Se o seu foco principal é a liga complexa (por exemplo, Al-Ti): Controle rigidamente o vácuo para prevenir a oxidação de aditivos reativos, garantindo que permaneçam ativos para difusão reacional.
Em última análise, o sistema de vácuo é o guardião da qualidade da interface, determinando se o seu compósito se tornará um sólido unificado ou uma coleção de partículas fracamente ligadas.
Tabela Resumo:
| Fator | Impacto do Alto Vácuo ($10^{-2}$ a $10^{-3}$ Pa) | Benefício para o Compósito |
|---|---|---|
| Umidade | Dessorve água quimicamente ligada a ~550°C | Previne poros induzidos por gás |
| Oxidação | Previne o crescimento de nova película de óxido na matriz de Al | Garante difusão atômica desimpedida |
| Voláteis | Evacua gases intersticiais e contaminantes | Aumenta a densidade final do material |
| Aditivos | Protege elementos reativos como Ti da oxidação | Permite difusão reacional eficaz |
| Ligação | Promove contato limpo metal-a-metal | Maximiza a resistência da ligação interfacial |
Eleve o Desempenho do Seu Material com a KINTEK
Não deixe que barreiras de óxido e porosidade comprometam seus compósitos de matriz de alumínio. Os sistemas avançados de sinterização por prensagem a quente da KINTEK fornecem o controle preciso de alto vácuo ($10^{-3}$ Pa) e a pressão mecânica necessários para obter uma ligação metalúrgica superior.
Apoiados por P&D e fabricação especializados, oferecemos sistemas personalizáveis de Muffle, Tubo, Rotativo, Vácuo e CVD adaptados às suas necessidades exclusivas de laboratório e produção.
Entre em contato com a KINTEK hoje mesmo para otimizar seu processo de sinterização!

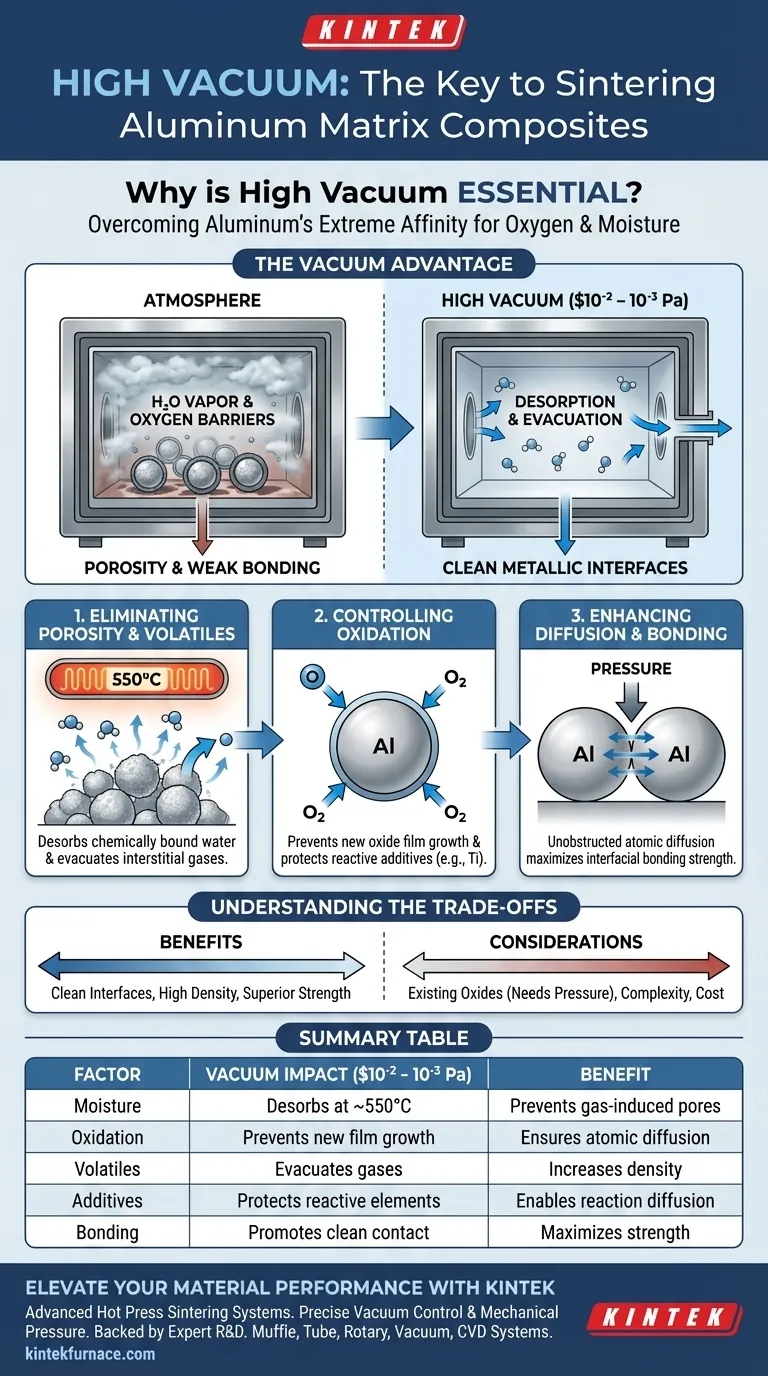

Guia Visual
Produtos relacionados
- Forno de sinterização e tratamento térmico por indução a vácuo 600T
- 2200 ℃ Forno de sinterização e tratamento térmico sob vácuo de tungsténio
- Forno para tratamento térmico e sinterização sob vácuo com pressão de ar de 9MPa
- 2200 ℃ Forno de tratamento térmico a vácuo para grafite
- Forno para tratamento térmico por vácuo com revestimento de fibra cerâmica
As pessoas também perguntam
- Qual é o propósito da prensagem a quente a vácuo? Alcançar Densidade e Pureza Superiores do Material
- Quais fatores devem ser considerados ao selecionar um equipamento de prensa a vácuo? Insights Essenciais para o Desempenho Ideal
- Em que indústrias a prensagem a quente é comumente utilizada? Essencial para Aeroespacial, Cerâmica e Eletrônicos
- Quais são as vantagens de usar equipamentos de sinterização por prensagem a quente? Otimizar o desempenho do compósito SiC/Cu-Al2O3
- Qual papel fundamental desempenha um forno de prensagem a quente a vácuo em ligas ADSC? Alcançar Densidade e Pureza Próximas do Teórico
- Qual é o princípio de funcionamento de um forno de sinterização por prensa a quente a vácuo? Domine a Criação de Materiais Densos
- Quais aplicações industriais utilizam fornos de prensagem a quente a vácuo? Essencial para Aeroespacial, Medicina e Eletrônica
- Como a precisão da temperatura em fornos de prensagem a quente afeta a microestrutura cerâmica de Pr3+:(Ca0.97Gd0.03)F2.03?
