Essencialmente, a prevenção de vazamento de gás quente em um forno mufla depende de um sistema sofisticado de múltiplos componentes na porta do forno. O mecanismo principal é um design de vedação de dupla camada, onde uma corda interna de fibra cerâmica resiste ao calor direto, enquanto um anel externo de borracha de silicone fornece uma barreira hermética. Este sistema é suportado por uma camisa de resfriamento a água e um mecanismo de travamento multiponto para garantir sua integridade e eficácia.
A chave para prevenir vazamentos não é um único componente, mas um sistema integrado. A vedação eficaz depende da sinergia entre materiais resistentes ao calor, resfriamento ativo para proteger peças sensíveis e um travamento mecânico que aplica pressão uniforme.
A Anatomia de uma Vedação de Forno: Uma Defesa de Duas Camadas
A porta do forno é o ponto de falha potencial mais crítico para conter gases quentes. O projeto aborda isso com duas camadas distintas, cada uma servindo a um propósito específico.
O Escudo Térmico Interno: Corda de Fibra Cerâmica
A primeira linha de defesa, diretamente exposta às temperaturas internas extremas do forno, é uma corda de fibra cerâmica.
Este material é escolhido por sua excepcional resistência térmica. Sua função principal não é ser perfeitamente hermética, mas sim atuar como uma robusta barreira térmica, absorvendo o impacto do calor antes que ele atinja a vedação externa mais sensível.
A Barreira Hermética Externa: Anel de Borracha de Silicone
Atrás da corda de cerâmica, encontra-se um anel de vedação externo de borracha de silicone. Este é o componente que cria a vedação hermética real.
O silicone é flexível e oferece excelente vedação contra o fluxo de gás, mas não consegue suportar as altas temperaturas dentro do forno. Ele depende inteiramente da corda de cerâmica interna e do sistema de resfriamento para manter sua temperatura dentro de uma faixa operacional segura.
Os Sistemas de Suporte Críticos
Os dois materiais de vedação não podem funcionar sozinhos. Eles são habilitados por dois sistemas de engenharia cruciais: um para gerenciamento térmico e outro para pressão mecânica.
Gerenciamento Térmico: A Camisa de Água de Resfriamento
Para proteger o anel de borracha de silicone contra degradação ou derretimento, uma camisa de água de resfriamento em aço inoxidável é instalada na boca do forno.
Esta camisa circula água fria, removendo ativamente o calor da estrutura da porta do forno. Isso cria um gradiente de temperatura, garantindo que, embora o interior do forno esteja a centenas ou milhares de graus, a estrutura externa onde o anel de silicone repousa permaneça fria o suficiente para que ele funcione de forma eficaz e tenha uma longa vida útil.
Integridade Mecânica: O Mecanismo de Travamento Multiponto
Uma vedação só é eficaz se for comprimida de forma uniforme e firme. Isso é alcançado com um mecanismo de travamento por rotação de volante multiponto.
Em vez de um único fecho, este sistema utiliza múltiplos pontos de travamento ao redor do perímetro da porta. Quando o volante é girado, ele aplica pressão uniforme sobre toda a superfície de vedação, comprimindo as camadas de cerâmica e silicone para eliminar quaisquer lacunas potenciais por onde o gás quente possa escapar.
Disciplina Operacional e Integridade da Vedação
A eficácia a longo prazo do sistema de vedação não depende apenas de seu projeto, mas também de como o forno é operado. O uso indevido pode comprometer rapidamente a vedação.
O Perigo do Choque Térmico
Após um ciclo de aquecimento, o forno e seus componentes estão extremamente quentes. Abrir a porta repentinamente cria choque térmico — uma mudança rápida e desigual de temperatura.
Isso pode fazer com que os componentes cerâmicos ou até mesmo a câmara do forno rachem. Uma porta de forno rachada ou empenada não se assentará mais nivelada, tornando todo o sistema de vedação ineficaz. O procedimento correto é abrir uma pequena fresta primeiro para permitir o resfriamento gradual antes de abrir totalmente a porta.
Prevenção de Danos Físicos
O carregamento e descarregamento descuidado de amostras também podem danificar componentes críticos. Por exemplo, bater no termopar pode quebrá-lo, mas também destaca o risco de danificar o revestimento interno do forno ou a própria vedação de fibra cerâmica.
Qualquer dano físico às superfícies de vedação na porta ou no corpo do forno criará um caminho para o vazamento de gás.
Como Garantir uma Operação Sem Vazamentos
Suas prioridades operacionais determinarão quais aspectos do sistema de vedação requerem mais atenção.
- Se seu foco principal é a vida útil máxima do forno: Priorize a integridade do sistema de resfriamento e sempre siga os procedimentos de resfriamento gradual para evitar choque térmico.
- Se seu foco principal são resultados experimentais consistentes: Enfatize a importância do travamento multiponto; garanta que ele esteja totalmente e uniformemente engatado todas as vezes para manter uma atmosfera interna estável.
- Se seu foco principal é segurança e confiabilidade: Realize inspeções visuais regulares tanto da corda de cerâmica interna quanto do anel de silicone externo em busca de sinais de desgaste, fragilidade ou danos.
Em última análise, manter uma vedação perfeita é uma função de entender como esses sistemas integrados trabalham juntos para proteger o forno e seus resultados.
Tabela Resumo:
| Componente | Função | Material/Característica |
|---|---|---|
| Vedação Interna | Atua como escudo térmico | Corda de fibra cerâmica |
| Vedação Externa | Fornece barreira hermética | Anel de borracha de silicone |
| Sistema de Resfriamento | Protege as vedações do calor | Camisa de resfriamento a água |
| Mecanismo de Travamento | Garante pressão uniforme | Volante multiponto |
Atualize a precisão e segurança do seu laboratório com os fornos de alta temperatura da KINTEK! Aproveitando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios soluções avançadas como Fornos Mufla, Tubo, Rotativos, Fornos a Vácuo e com Atmosfera, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante que atendemos precisamente aos seus requisitos experimentais únicos. Entre em contato conosco hoje para discutir como nossos sistemas de vedação confiáveis podem aprimorar suas operações e fornecer resultados consistentes!

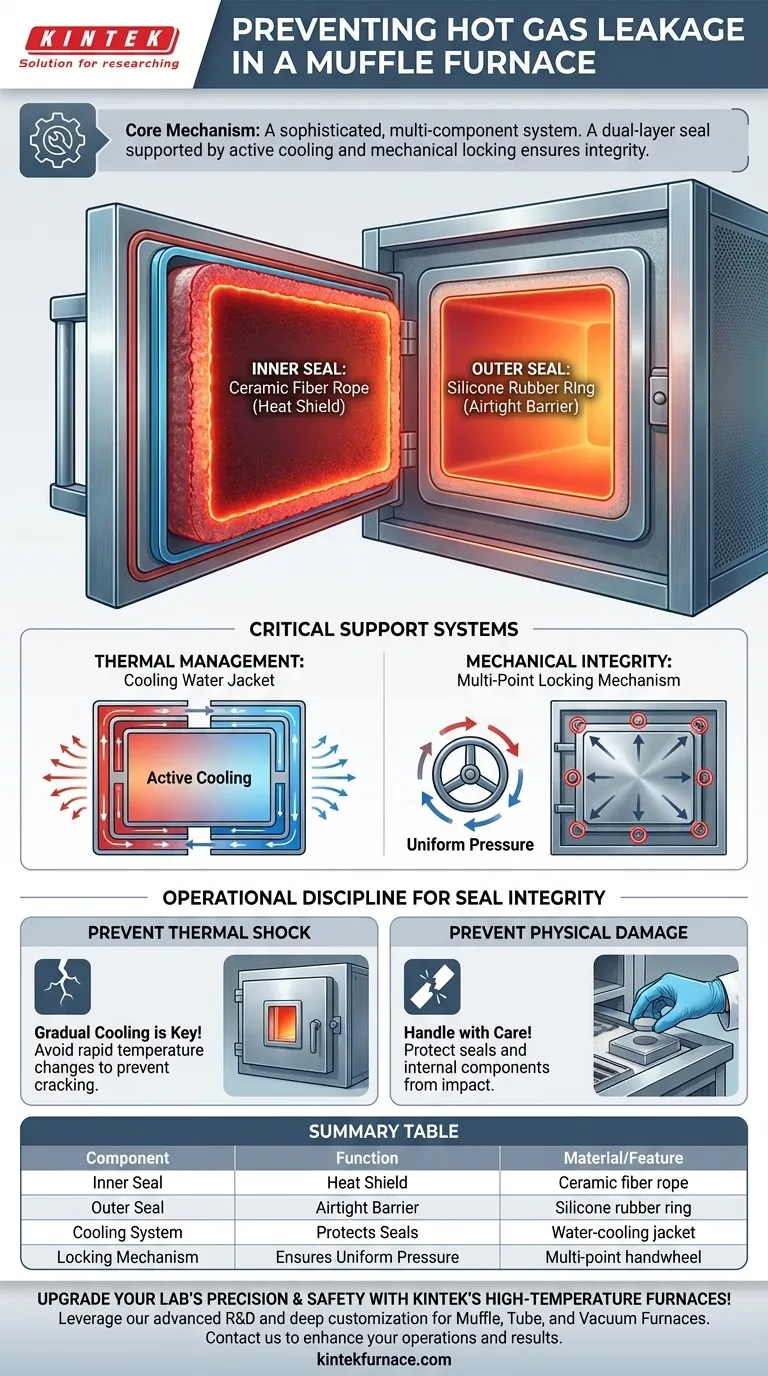

Guia Visual
