Em sua essência, um forno de atmosfera de recozimento tipo caixa gera calor por meio de resistência elétrica. Uma poderosa corrente elétrica é passada através de elementos de aquecimento especializados dentro da câmara do forno. À medida que a corrente encontra resistência desses materiais, a energia elétrica é convertida diretamente em energia térmica, elevando a temperatura interna aos níveis precisos exigidos para recozimento ou outros tratamentos térmicos.
O insight crucial não é apenas como o forno gera calor, mas como ele o controla. O sistema é uma parceria precisa entre elementos de aquecimento elétricos de alta potência e um sofisticado loop de controle digital que garante que o perfil de temperatura exato exigido para tratar materiais sensíveis seja alcançado e mantido.
O Princípio Central: Aquecimento Elétrico Resistivo
Todo o processo de aquecimento é governado por um princípio fundamental da física: converter energia elétrica em energia térmica. Este método fornece calor limpo e controlável sem os subprodutos da combustão.
Da Eletricidade ao Calor
O forno opera com base no princípio do aquecimento Joule. Quando a eletricidade flui através de um condutor, alguma energia é perdida como calor devido à resistência elétrica do material. Neste tipo de forno, essa "perda" é o efeito pretendido.
Os elementos de aquecimento são projetados para ter uma resistência específica e alta. Isso garante que, quando uma grande corrente é aplicada, eles se tornem intensamente quentes, servindo como a principal fonte de calor para toda a câmara.
Elementos de Aquecimento Comuns
A escolha do elemento de aquecimento depende da temperatura máxima do forno e do ambiente químico. Os tipos mais comuns incluem:
- Fios de Resistência: Geralmente feitos de ligas de níquel-cromo (NiCr) ou ferro-cromo-alumínio (FeCrAl), são usados para aplicações de baixa a média temperatura.
- Barras de Carbeto de Silício (SiC): São elementos cerâmicos robustos capazes de atingir temperaturas mais altas do que os elementos de fio e são comuns em muitas aplicações industriais.
- Barras de Dissilicieto de Molibdênio (MoSi2): Usadas para aplicações de altíssima temperatura, esses elementos podem operar eficientemente no ar ou em atmosferas específicas, proporcionando aquecimento rápido.
Garantindo Uniformidade: Transferência de Calor e Posicionamento dos Elementos
Gerar calor é apenas metade da batalha; distribuí-lo uniformemente é crítico para o tratamento bem-sucedido do material. O forno é projetado para garantir que a peça de trabalho atinja uma temperatura uniforme.
Como o Calor Chega à Peça de Trabalho
O calor é transferido dos elementos para o material por meio de dois mecanismos principais:
- Radiação: Os elementos quentes irradiam energia térmica em todas as direções, aquecendo diretamente quaisquer superfícies em sua linha de visão, incluindo as paredes do forno e a própria peça de trabalho.
- Convecção: A atmosfera dentro do forno (seja ar ou um gás controlado como nitrogênio ou argônio) aquece, circula e transfere energia térmica para a peça de trabalho através de correntes de convecção.
Posicionamento Estratégico dos Elementos
Para evitar pontos quentes e garantir resultados consistentes, os elementos de aquecimento são estrategicamente colocados ao redor da câmara do forno. Você normalmente os encontrará localizados nas laterais, na parte superior e inferior da zona de aquecimento, envolvendo a peça de trabalho em um campo uniforme de energia térmica.
O Cérebro da Operação: O Sistema de Controle de Temperatura
O valor de um forno tipo caixa reside em sua precisão. Isso é alcançado através de um sistema de controle de loop fechado que monitora e ajusta constantemente a saída de calor.
Detecção da Temperatura
Um sensor de temperatura, na maioria das vezes um termopar, é colocado dentro da câmara do forno para fornecer uma medição em tempo real da temperatura interna. Este sensor atua como os "olhos" do sistema de controle.
Tomando Decisões com um Controlador PID
A leitura do sensor é alimentada a um controlador PID (Proporcional-Integral-Derivativo). Este controlador digital compara continuamente a temperatura real com o ponto de ajuste desejado programado pelo operador.
Com base na diferença (o erro) e na taxa de mudança de temperatura, o algoritmo PID calcula a quantidade precisa de energia que os elementos de aquecimento precisam.
Executando o Comando
A decisão do controlador é enviada a um atuador, como um regulador de tiristor ou um relé de estado sólido. Este componente atua como uma válvula sofisticada para eletricidade, modulando a energia que flui para os elementos de aquecimento para corresponder precisamente ao comando do controlador.
Compreendendo as Desvantagens
Embora altamente eficaz, este método de aquecimento possui considerações práticas que todo operador deve entender.
Alto Consumo Elétrico
Converter eletricidade diretamente em calor de alta temperatura é um processo que consome muita energia. Esses fornos representam uma carga elétrica significativa, que é um custo operacional primário.
Vida Útil Finita do Elemento
Os elementos de aquecimento operam sob estresse térmico extremo. Com o tempo, eles se degradam, oxidam ou se tornam quebradiços, eventualmente exigindo substituição. Eles são um componente consumível chave do forno.
Compatibilidade da Atmosfera
O material do elemento de aquecimento deve ser compatível com a atmosfera controlada usada durante o processo de recozimento. Uma escolha incorreta pode levar à falha do elemento ou, pior, à contaminação da atmosfera do forno e da peça de trabalho.
Aplicando Este Conhecimento ao Seu Processo
Compreender o sistema de aquecimento permite que você obtenha melhores resultados e gerencie seu equipamento de forma eficaz.
- Se o seu foco principal é a repetibilidade do processo: A consistência de seus resultados depende inteiramente da precisão do controlador PID e da exatidão do seu termopar.
- Se o seu foco principal é a manutenção do forno: Inspecione regularmente os elementos de aquecimento para detectar sinais de desgaste, flacidez ou descoloração, pois eles são o ponto de falha mais comum.
- Se o seu foco principal é a qualidade do material: O aquecimento uniforme é primordial. Garanta o posicionamento adequado da peça de trabalho para evitar o bloqueio do calor radiante e a obstrução do fluxo convectivo.
Dominar os resultados do seu tratamento térmico começa com a compreensão de como o sistema de aquecimento do seu forno funciona como um processo completo e interconectado.
Tabela Resumo:
| Componente | Função | Detalhes Principais |
|---|---|---|
| Elementos de Aquecimento | Geram calor via resistência elétrica | Materiais: Fios NiCr, FeCrAl, barras SiC, MoSi2; posicionados para aquecimento uniforme |
| Controle de Temperatura | Mantém perfis de temperatura precisos | Usa controlador PID com sensor termopar e atuador de tiristor/relé |
| Transferência de Calor | Distribui o calor uniformemente para a peça de trabalho | Mecanismos: Radiação e convecção; garante que não haja pontos quentes |
| Considerações Operacionais | Fatores que afetam o desempenho e o custo | Alto consumo elétrico, vida útil finita do elemento, compatibilidade da atmosfera |
Otimize seus processos de tratamento térmico com as soluções avançadas de fornos da KINTEK! Aproveitando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios fornos de alta temperatura como Mufle, Tubo, Rotativos, Vácuo e Atmosfera, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante soluções precisas para suas necessidades experimentais únicas. Entre em contato conosco hoje para discutir como nossa experiência pode aprimorar a qualidade e a eficiência de seu material!

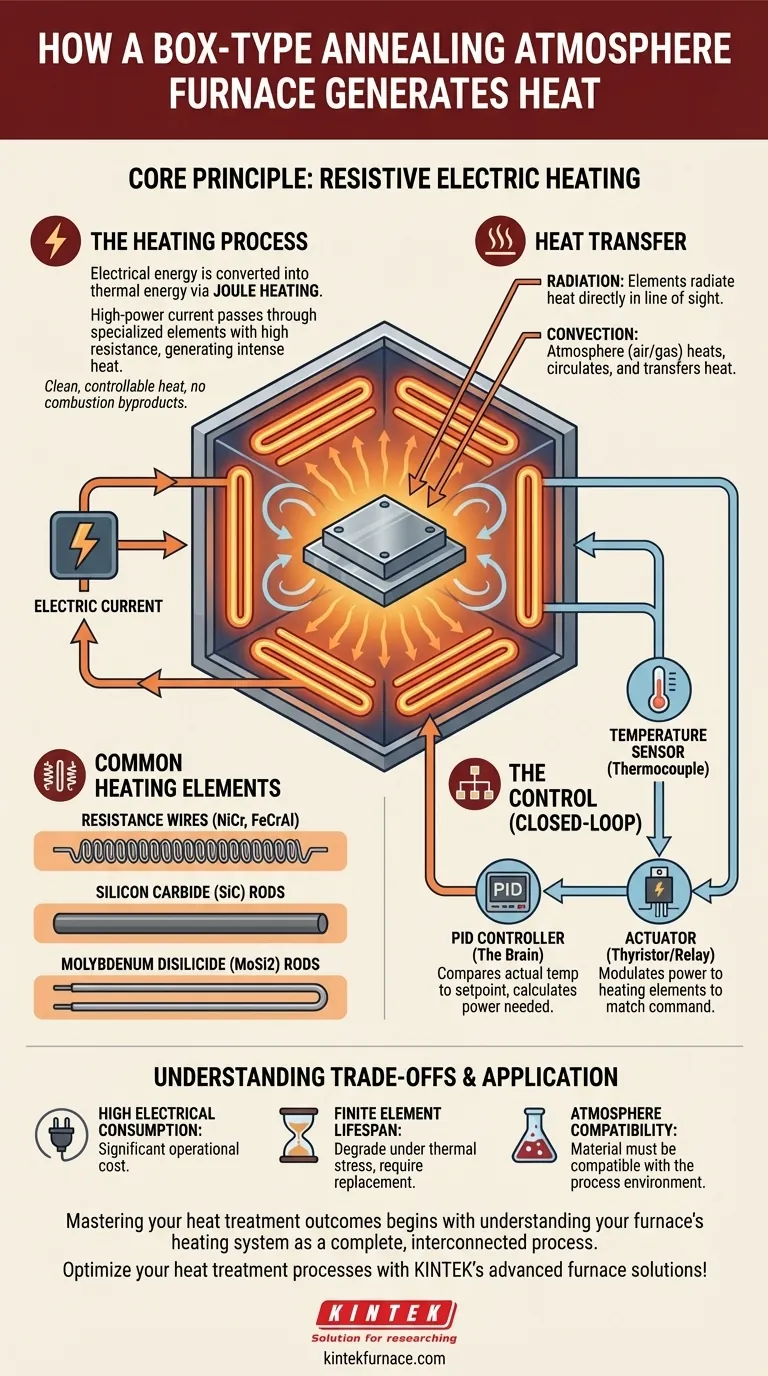

Guia Visual
