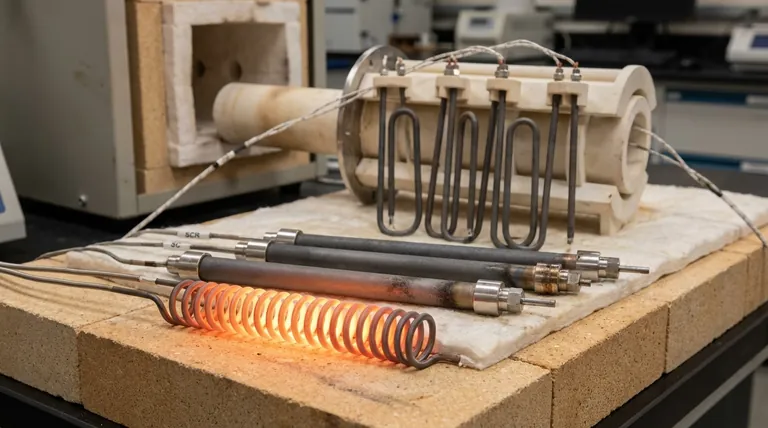

Em sua essência, as capacidades de um forno de tubo de queda são definidas pelo seu elemento de aquecimento, sendo os tipos mais comuns fio resistivo, Carboneto de Silício (SiC) e Dissiliceto de Molibdênio (MoSi2). A escolha entre eles não é arbitrária; é ditada quase inteiramente pela temperatura máxima de operação exigida para o seu processo térmico específico.
A seleção de um elemento de aquecimento é uma troca direta entre desempenho térmico e custo. Aplicações de temperatura mais baixa (abaixo de 1200°C) são bem atendidas por fios resistivos, enquanto processos de alta temperatura exigem as capacidades superiores de Carboneto de Silício ou Dissiliceto de Molibdênio.
O Papel do Elemento de Aquecimento
O elemento de aquecimento é o coração de qualquer forno resistivo. Sua única função é converter energia elétrica em calor de forma eficiente e confiável. As propriedades do material do elemento—especificamente sua resistência, ponto de fusão e estabilidade em altas temperaturas—definem os limites operacionais de todo o sistema do forno.
Como os Elementos Geram Calor
Todos os três tipos comuns funcionam sob o princípio do aquecimento resistivo. Quando uma corrente elétrica passa pelo elemento, sua resistência natural faz com que ele aqueça, irradiando energia térmica para a câmara do forno. A principal diferença reside na eficácia com que cada material lida com o calor extremo sem se degradar.
Uma Análise por Temperatura de Operação
A maneira mais eficaz de categorizar os elementos de aquecimento de fornos é por sua faixa de temperatura pretendida. Cada material ocupa um nível de desempenho específico.
Para Temperaturas Até 1200°C: Fio Resistivo
Os elementos de fio resistivo são os pilares para aplicações de temperatura mais baixa. Estes são tipicamente feitos de ligas de metal refratário.
Em muitos projetos de fornos, esses aquecedores de fio são enrolados e embutidos diretamente nas paredes isoladas da câmara. Esta configuração maximiza o espaço utilizável da câmara e promove excelente uniformidade térmica.
Para Altas Temperaturas (1200°C - 1700°C): Carboneto de Silício (SiC)
Quando os processos exigem temperaturas acima de 1200°C, o Carboneto de Silício torna-se uma escolha padrão. Os elementos de SiC são hastes robustas e autossuportadas.
Estes elementos são tipicamente suspensos no teto do forno, dispostos em matrizes ao longo das laterais do tubo de processo. Eles são uma característica comum em fornos industriais e de laboratório modernos usados para sinterização e testes de materiais.
Para Temperaturas Muito Altas (Acima de 1700°C): Dissiliceto de Molibdênio (MoSi2)
Para as aplicações mais exigentes que requerem calor extremo, os elementos de Dissiliceto de Molibdênio são a solução definitiva. Eles podem operar de forma confiável em temperaturas significativamente mais altas que o SiC.
Assim como o SiC, os elementos de MoSi2 são suspensos dentro da câmara. Sua capacidade de atingir e manter temperaturas muito altas os torna essenciais para pesquisa de cerâmicas avançadas, crescimento de cristais e desenvolvimento de ligas especializadas.
Casos Especiais e Métodos Alternativos
Embora os elementos resistivos sejam os mais comuns, existem outras tecnologias e materiais especializados para ambientes específicos.
Aquecimento por Indução
Alguns fornos avançados utilizam aquecimento por indução de média frequência em vez de elementos resistivos. Este método usa uma bobina de indução para gerar um poderoso campo eletromagnético, que aquece diretamente um material condutor (a amostra ou um cadinho) dentro do tubo sem aquecer as paredes da câmara.
Elementos para Fornos a Vácuo
Ambientes a vácuo apresentam desafios únicos. Embora SiC e MoSi2 possam ser usados, materiais como fio de molibdênio puro, grafite ou tântalo são frequentemente empregados. A escolha depende do nível de vácuo, da temperatura alvo e da compatibilidade química com o material da amostra.
Entendendo os Compromissos
A seleção de um forno envolve equilibrar as necessidades de desempenho com restrições práticas. Temperaturas mais altas invariavelmente vêm com custos e complexidade mais altos.
Custo vs. Desempenho
Existe uma progressão clara de custos. Fornos com fio resistivo simples são os mais acessíveis. Fornos equipados com SiC representam um salto significativo tanto em custo quanto em desempenho, enquanto os fornos MoSi2 têm o preço mais alto devido às suas capacidades de temperatura extrema.
Vida Útil do Elemento e Atmosfera
A longevidade de um elemento de aquecimento é afetada pela proximidade de sua temperatura máxima de operação, pela frequência com que é ciclado e pela atmosfera química dentro do forno. Certos elementos podem ser danificados por gases reativos, uma consideração crítica para o projeto do processo.
Manutenção e Substituição
Elementos suspensos como SiC e MoSi2 são geralmente mais fáceis de acessar e substituir do que elementos de fio embutidos no isolamento. Este pode ser um fator significativo no tempo de inatividade para manutenção e nos custos operacionais a longo prazo.
Fazendo a Escolha Certa para o Seu Objetivo
O requisito de temperatura da sua aplicação é o fator isolado mais importante na determinação da tecnologia correta do elemento de aquecimento.
- Se o seu foco principal é processamento de uso geral abaixo de 1200°C: Elementos de fio resistivo oferecem uma solução econômica, uniforme e confiável.
- Se o seu foco principal é síntese de material de alta temperatura ou sinterização até 1700°C: Elementos de Carboneto de Silício (SiC) fornecem o desempenho e a durabilidade necessários para trabalhos industriais e de laboratório exigentes.
- Se o seu foco principal é pesquisa avançada que requer temperaturas acima de 1700°C: Elementos de Dissiliceto de Molibdênio (MoSi2) são o padrão da indústria para atingir condições térmicas extremas.
Em última análise, escolher o forno certo é alinhar as capacidades físicas do elemento de aquecimento com seus objetivos científicos ou industriais específicos.
Tabela de Resumo:
| Tipo de Elemento de Aquecimento | Temperatura Máxima de Operação | Características Principais |
|---|---|---|
| Fio Resistivo | Até 1200°C | Custo-benefício, aquecimento uniforme, embutido nas paredes |
| Carboneto de Silício (SiC) | 1200°C - 1700°C | Robusto, hastes suspensas, ideal para sinterização e testes |
| Dissiliceto de Molibdênio (MoSi2) | Acima de 1700°C | Capacidade de calor extremo, suspenso, para pesquisa avançada |
