Para ser preciso, um forno de brasagem a vácuo opera tipicamente dentro de uma faixa de alto vácuo de 10⁻³ a 10⁻⁵ milibares (mbar) durante o ciclo real de brasagem. Este nível de pressão, equivalente a aproximadamente 7.5 x 10⁻⁴ a 7.5 x 10⁻⁶ Torr, é crítico para criar um ambiente limpo o suficiente para prevenir a oxidação e permitir que o metal de adição de brasagem flua corretamente para a junta.
O nível de pressão específico em um forno a vácuo não é arbitrário; é um parâmetro precisamente controlado, projetado para criar um ambiente quimicamente ativo que remove contaminantes e óxidos, garantindo a integridade metalúrgica da junta brasada.
O Propósito do Vácuo na Brasagem
O objetivo principal da brasagem a vácuo é criar uma junta forte, limpa e hermética entre dois ou mais componentes metálicos. Para isso, é necessário um ambiente fundamentalmente diferente da brasagem em ar aberto.
Prevenindo a Oxidação
A função mais crítica do vácuo é remover oxigênio e outros gases reativos da câmara do forno. Quando aquecidos, a maioria dos metais forma rapidamente óxidos em sua superfície, que atuam como uma barreira que impede que o metal de adição de brasagem fundido molhe as peças e flua para a junta por ação capilar.
Ao evacuar a câmara para um alto vácuo, a quantidade de moléculas de oxigênio é reduzida tão drasticamente que a oxidação não pode ocorrer, mesmo nas altas temperaturas necessárias para a brasagem.
Removendo Voláteis e Contaminantes
O vácuo puxa ativamente substâncias voláteis e gases adsorvidos das superfícies das peças que estão sendo brasadas. Este processo, conhecido como degaseificação, limpa as superfícies da junta em nível microscópico.
Isso garante que nenhum contaminante aprisionado interfira na formação de uma ligação metalúrgica forte e contínua entre o metal de adição e os metais base.
Compreendendo as Diferentes Faixas de Pressão
Um forno a vácuo moderno opera em diferentes pressões durante diferentes estágios do processo. Confundir esses estágios é um ponto comum de incompreensão.
A Faixa de Brasagem de Alto Vácuo (10⁻³ a 10⁻⁵ mbar)
Esta é a faixa de pressão onde ocorre o aquecimento e o fluxo do metal de adição fundido. É considerado um ambiente de alto vácuo.
Este nível é baixo o suficiente para prevenir a oxidação de materiais de engenharia comuns, como aços inoxidáveis, ligas de níquel e cobre.
Pressões Mais Altas para Resfriamento e Têmpera
Após a conclusão do processo de brasagem e a solidificação do metal de adição, o conjunto deve ser resfriado. Alguns fornos usam uma têmpera de gás de alta pressão para esta etapa.
O forno é reabastecido com um gás inerte, como argônio ou nitrogênio, a pressões de 2 bar ou até 6 bar. Este gás de alta pressão circula rapidamente, removendo o calor muito mais rápido do que o resfriamento a vácuo poderia. Isso é essencial para alcançar propriedades mecânicas ou estruturas de grãos específicas no conjunto final.
Essas pressões mais altas são apenas usadas para resfriamento e não são a pressão na qual a brasagem ocorre.
Compreendendo as Compensações
Escolher a pressão certa é uma questão de equilibrar fatores concorrentes. Nem sempre é um caso de "quanto menor a pressão, melhor".
Risco de Vácuo Insuficiente (Pressão Muito Alta)
Se o nível de vácuo não for baixo o suficiente (por exemplo, superior a 10⁻³ mbar), o oxigênio residual permanecerá na câmara. Isso leva à oxidação da superfície das peças, fluxo deficiente da brasagem e, em última análise, uma junta fraca ou incompleta.
O resultado é uma alta taxa de peças rejeitadas e desempenho não confiável.
Risco de Vácuo Excessivo (Pressão Muito Baixa)
Para certos materiais, uma pressão extremamente baixa pode ser prejudicial. Algumas ligas metálicas contêm elementos com alta pressão de vapor, o que significa que eles podem "ferver" ou sublimar do metal base ou da liga de enchimento sob alto calor e pressão muito baixa.
Elementos como zinco, manganês ou cádmio são suscetíveis a isso. Este fenômeno, conhecido como depleção elemental, pode alterar a química e o desempenho tanto do material base quanto da junta brasada. Nesses casos, a brasagem pode ser realizada a uma pressão ligeiramente mais alta ou com uma pressão parcial de um gás inerte para suprimir essa vaporização.
Fazendo a Escolha Certa para o Seu Objetivo
A configuração de pressão ideal depende inteiramente dos materiais sendo unidos e do resultado desejado.
- Se o seu foco principal é brasar aço inoxidável padrão ou ligas de níquel: A faixa de alto vácuo padrão de 10⁻³ a 10⁻⁵ mbar é o ambiente correto para obter juntas limpas e livres de óxido.
- Se o seu foco principal é brasar materiais com elementos voláteis (por exemplo, algumas ligas de cobre ou alumínio): Você deve controlar cuidadosamente a pressão para evitar a depleção elemental, o que pode exigir a operação na extremidade superior da faixa de vácuo ou o uso de um reabastecimento de pressão parcial.
- Se o seu foco principal é controlar as propriedades mecânicas finais: Um forno com capacidade de têmpera de gás de alta pressão é essencial para o resfriamento rápido após a conclusão do ciclo de brasagem.
Em última análise, controlar a pressão do forno é fundamental para dominar o processo de brasagem a vácuo.
Tabela Resumo:
| Faixa de Pressão | Propósito | Principais Benefícios |
|---|---|---|
| 10⁻³ a 10⁻⁵ mbar | Ciclo de brasagem | Previne oxidação, remove contaminantes, garante fluxo adequado da brasagem |
| Até 6 bar | Resfriamento/têmpera | Remoção rápida de calor, controla propriedades mecânicas |
Pronto para elevar seu processo de brasagem a vácuo? A KINTEK é especializada em soluções avançadas de fornos de alta temperatura, incluindo Fornos a Vácuo e Atmosfera com controle preciso de pressão. Nossas capacidades de personalização profunda garantem que seu forno atenda às necessidades experimentais exclusivas, entregando juntas limpas e fortes para materiais como aço inoxidável e ligas de níquel. Entre em contato conosco hoje para discutir como podemos otimizar seus resultados de brasagem!

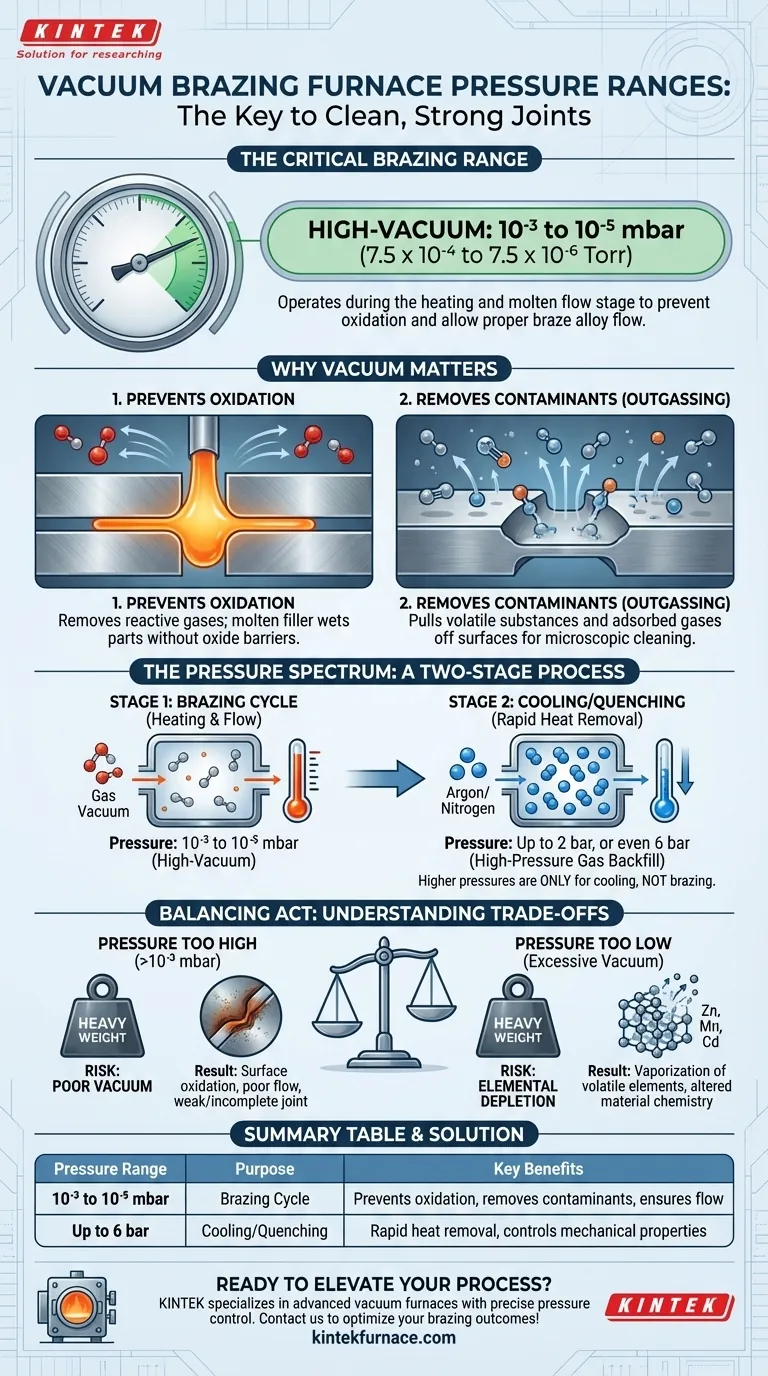

Guia Visual
Produtos relacionados
- Forno de sinterização e brasagem para tratamento térmico sob vácuo
- Forno de prensagem a vácuo a quente Máquina de prensagem a vácuo aquecida
- Forno para prensagem a quente com vácuo Forno tubular para prensagem a vácuo com aquecimento
- Máquina de forno de prensagem a quente com vácuo para laminação e aquecimento
- Forno de sinterização e tratamento térmico por indução a vácuo 600T
As pessoas também perguntam
- Qual é a importância da brasagem a vácuo na fabricação moderna? Obtenha juntas fortes e puras para aplicações críticas
- Como o tratamento térmico a vácuo afeta a estrutura de grão das ligas metálicas? Alcance um Controle Preciso da Microestrutura
- Quais são as etapas envolvidas em um tratamento típico de brasagem a vácuo? Domine o Processo para Juntas Fortes e Limpas
- Quais são as vantagens técnicas de usar a folha de Ti-35Ni-25Nb? Alta tenacidade e estabilidade da fase beta.
- Quais são as vantagens de usar um forno de tratamento térmico a vácuo? Alcance Qualidade e Controle Superior do Material
