O controle preciso de temperatura é o fator definitivo que governa a integridade estrutural dos compósitos de Cu/Ti3SiC2/C/MWCNTs durante a fabricação.
Se a temperatura de sinterização exceder o limiar crítico (especificamente atingindo ou excedendo 1000°C), a principal fase de reforço, Ti3SiC2, sofre decomposição térmica. Essa reação transforma a desejável fase de reforço em Carboneto de Titânio (TiC) e compostos de Cobre-Silício (Cu-Si) quebradiços, comprometendo severamente as propriedades mecânicas do material.
Ponto Principal A fabricação deste compósito requer um rigoroso "teto térmico". Você deve manter uma temperatura de sinterização estável (idealmente em torno de 950°C) para facilitar o fluxo da matriz e a densificação sem desencadear a quebra química do reforço Ti3SiC2 em subprodutos quebradiços.
O Mecanismo de Estabilidade de Fase
Evitando a Decomposição Térmica
O principal risco na sinterização deste compósito é a instabilidade do Ti3SiC2 em altas temperaturas.
Embora o Ti3SiC2 forneça excelente reforço mecânico, ele é termicamente sensível na presença de cobre.
Se a temperatura do forno flutuar para cima, atingindo 1000°C, a fase Ti3SiC2 se decompõe. Em vez de um compósito reforçado, você fica com uma matriz contaminada por fases frágeis de TiC e compostos de Cu-Si.
A Janela de Processamento Ideal
Para prevenir essa degradação, o equipamento deve manter um perfil de temperatura estável, geralmente visando 950°C.
Nesta temperatura, a matriz de cobre amolece o suficiente para fluir e se densificar sob pressão.
Crucialmente, esta temperatura é baixa o suficiente para preservar a estrutura química do Ti3SiC2, garantindo que o compósito retenha sua ductilidade e resistência pretendidas.
O Papel da Prensagem a Quente a Vácuo (VHP)
Integrando Pressão com Temperatura
O controle térmico preciso não funciona isoladamente; ele deve ser combinado com pressão mecânica.
Um forno de Prensagem a Quente a Vácuo (VHP) aplica pressão significativa (por exemplo, 27,7 MPa) juntamente com o calor.
Essa pressão promove a deformação plástica e o fluxo das partículas de cobre para os vazios. Isso permite alta densificação a 950°C, evitando a necessidade de elevar as temperaturas ao perigoso nível de 1000°C puramente para densidade.
Prevenindo a Oxidação via Vácuo
O ambiente de vácuo é o terceiro pilar da estabilidade de fase.
Altas temperaturas geralmente aceleram a oxidação. No vácuo, o oxigênio atmosférico é eliminado.
Isso impede que a matriz de cobre forme inclusões de óxido e protege os Nanotubos de Carbono (MWCNTs) e o Ti3SiC2 de degradar ou queimar antes que o compósito esteja totalmente formado.
Entendendo os Compromissos
A Consequência do Superaquecimento (Alta Temperatura)
Como observado, exceder a temperatura alvo leva à transformação de fase.
A formação de TiC quebradiço atua como um concentrador de tensões dentro do material. Isso reduz significativamente a tenacidade à fratura, tornando o componente final propenso a falhas catastróficas sob carga.
A Consequência do Subaquecimento (Baixa Temperatura)
Inversamente, não atingir a temperatura de sinterização ideal resulta em densificação incompleta.
Se a temperatura for muito baixa, a viscosidade da matriz de cobre permanece muito alta para preencher os poros intersticiais.
Isso resulta em uma estrutura porosa com fraca ligação interfacial entre o cobre e os reforços, levando a um desempenho mecânico deficiente.
Considerações sobre a Taxa de Aquecimento
A precisão também se aplica à velocidade com que você atinge a temperatura alvo.
O controle programável (por exemplo, 20°C/min) ajuda a equilibrar a taxa de densificação com o crescimento do grão.
O aquecimento controlado previne o choque térmico, que pode causar microfissuras, e suprime o crescimento excessivo do grão, preservando a microestrutura fina necessária para a dureza.
Fazendo a Escolha Certa para o Seu Objetivo
Para otimizar o processo de sinterização para compósitos de Cu/Ti3SiC2/C/MWCNTs, alinhe sua estratégia térmica com suas métricas de qualidade específicas:
- Se o seu foco principal é a Pureza de Fase: limite estritamente sua temperatura máxima em 950°C para garantir zero decomposição da fase Ti3SiC2 em TiC quebradiço.
- Se o seu foco principal é a Densificação: maximize a pressão mecânica (por exemplo, ~27,7 MPa) dentro do ambiente de vácuo para atingir a densidade total sem exceder o limite térmico.
- Se o seu foco principal é a Homogeneidade Microestrutural: utilize taxas de aquecimento programáveis para prevenir o choque térmico e minimizar o crescimento do grão durante a fase de rampa.
O sucesso reside em navegar na estreita janela onde o cobre flui livremente, mas o Ti3SiC2 permanece quimicamente inerte.
Tabela Resumo:
| Parâmetro | Configuração Ideal | Impacto no Compósito |
|---|---|---|
| Temp. de Sinterização | 950°C | Previne a decomposição do Ti3SiC2 em TiC quebradiço |
| Atmosfera | Vácuo | Previne a oxidação da matriz de Cu e MWCNTs |
| Pressão | ~27,7 MPa | Permite alta densificação em temperaturas mais baixas |
| Taxa de Aquecimento | ~20°C/min | Minimiza o crescimento do grão e previne o choque térmico |
Maximize a Integridade do Seu Material com a KINTEK
A precisão é a diferença entre um compósito de alto desempenho e uma falha quebradiça. Apoiada por P&D e fabricação de ponta, a KINTEK oferece sistemas Muffle, Tubulares, Rotativos, a Vácuo e sistemas CVD de alta precisão, todos personalizáveis para suas necessidades exclusivas de pesquisa. Seja sinterizando compósitos avançados de Cu/Ti3SiC2/C/MWCNTs ou desenvolvendo novas ligas, nosso equipamento garante o teto térmico estável e os ambientes de vácuo necessários para a pureza de fase.
Pronto para elevar as capacidades do seu laboratório? Entre em contato conosco hoje mesmo para encontrar sua solução de forno personalizada!

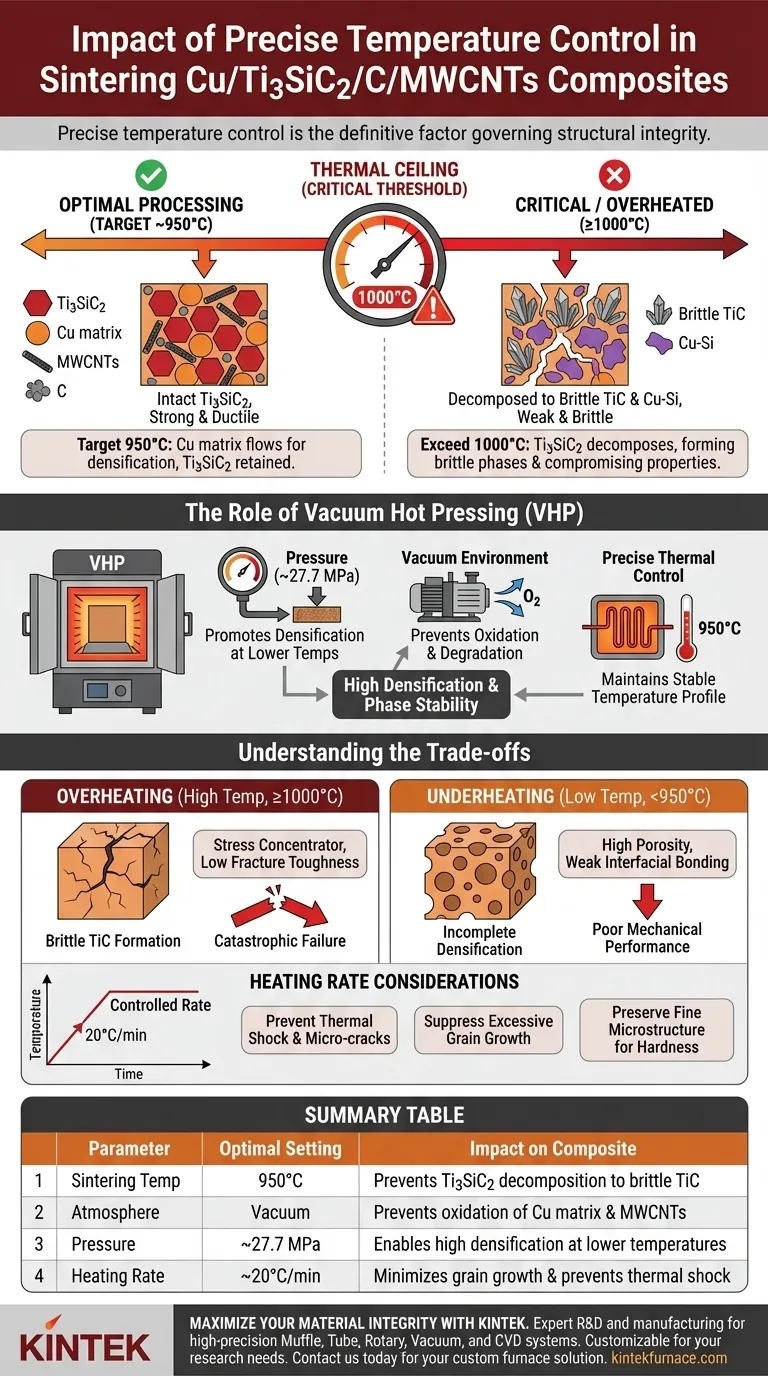

Guia Visual
Produtos relacionados
- 2200 ℃ Forno de sinterização e tratamento térmico sob vácuo de tungsténio
- Forno para tratamento térmico e sinterização sob vácuo com pressão de ar de 9MPa
- Forno de sinterização e tratamento térmico por indução a vácuo 600T
- Forno para tratamento térmico por vácuo com revestimento de fibra cerâmica
- Forno de sinterização por vácuo para tratamento térmico Forno de sinterização por vácuo para fios de molibdénio
As pessoas também perguntam
- Como o feltro de grafite funciona como material isolante em equipamentos FAST? Aumente a Eficiência e a Uniformidade Térmica
- Qual material de molde é usado para a sinterização por prensagem a quente a vácuo de compósitos de matriz de alumínio? Escolha do Especialista Revelada
- Como o controle preciso de temperatura em um forno de prensagem a quente a vácuo afeta Al-Si/grafite? Otimizando a Ligação da Interface
- Quais são os benefícios do sistema de ambiente a vácuo em um forno de prensa a quente a vácuo? Desbloqueie a Sinterização de Alta Densidade
- Como o equipamento de Prensagem a Quente a Vácuo é usado em P&D? Inove com Materiais de Alta Pureza
- Quais são as principais aplicações da tecnologia de prensa a vácuo? Alcance Ligação e Moldagem Superior de Materiais
- Como a aplicação de pressão mecânica contribui para a formação de TiAl/Ti6Al4V por prensagem a vácuo a quente? Análise de Especialista
- Qual o papel de um forno de prensagem a quente a vácuo na fabricação de (Ti2AlC + Al2O3)p/TiAl? Alcançar 100% de densificação
