No seu cerne, o sistema de controle de instrumentos de um forno a vácuo vertical é um conjunto altamente integrado de hardware e software projetado para automação precisa de processos. Isso geralmente inclui um Controlador Lógico Programável (CLP) como cérebro central, uma interface de operador com tela sensível ao toque para interação humana e uma rede de sensores para monitorar parâmetros críticos como temperatura e nível de vácuo. Esses componentes trabalham em conjunto para executar ciclos térmicos complexos de forma confiável e repetível.
A coleção de recursos em um sistema de controle de forno não é apenas uma lista de especificações técnicas. Seu propósito fundamental é fornecer a você comando preciso, repetível e seguro sobre todo o processo de tratamento térmico, desde o bombeamento inicial até o resfriamento final.
O Cérebro da Operação: CLP e Controle Programável
O coração de qualquer forno moderno é seu controlador programável, que automatiza todo o processo, eliminando o potencial de erro humano em sequências complexas.
O Papel do CLP
Um Controlador Lógico Programável (CLP) é o computador industrial que gerencia as funções centrais do forno. Ele executa o ciclo programado, controlando válvulas, bombas, elementos de aquecimento e sistemas de resfriamento com base no feedback dos sensores.
Definindo o Processo: Rampas, Patamares e Pontos de Ajuste
O sistema de controle permite que os operadores programem uma "receita" específica para um processo. Isso inclui definir rampas (a taxa de variação de temperatura), patamares (manter em uma temperatura específica por uma duração), pontos de ajuste de nível de vácuo e procedimentos de reabastecimento de gás.
Automatizando Sequências Complexas
Sistemas avançados automatizam funções de retaguarda que são críticas para a eficiência e consistência. Isso inclui sequências automáticas para redução de vácuo (pump-downs) para atingir o vácuo alvo e ventilações ou reabastecimentos de gás para retornar a câmara à condição atmosférica desejada.
A Interface Homem-Máquina (IHM): Sua Janela para o Processo
A IHM é o ponto central de comando e observação do operador. Sistemas modernos usam interfaces gráficas intuitivas para simplificar operações complexas.
O Painel de Tela Sensível ao Toque
A maioria dos sistemas é construída em torno de um painel de tela sensível ao toque LCD colorido. Esta interface fornece uma representação gráfica em tempo real do status do forno, progresso do ciclo e variáveis chave do processo.
Gerenciamento de Alarmes
Uma função crítica da IHM é o gerenciamento de alarmes. O sistema monitora ativamente o processo em busca de qualquer desvio dos pontos definidos — como uma condição de sobretemperatura ou um vazamento de vácuo — e alerta o operador imediatamente.
Validação do Ciclo de Processo
Antes de iniciar uma execução, o sistema pode realizar uma validação do ciclo de processo. Este é um autoteste para garantir que todos os parâmetros estejam corretamente programados e que o forno esteja pronto, prevenindo erros dispendiosos.
Segurança e Níveis de Acesso
Para garantir a integridade e a segurança do processo, os sistemas de controle apresentam vários níveis de segurança. Isso restringe o acesso para que apenas pessoal qualificado possa criar ou modificar ciclos de tratamento, enquanto os operadores podem ter permissão apenas para executar programas pré-aprovados.
Detecção, Segurança e Integridade dos Dados
O sistema de controle é tão bom quanto os dados que recebe. Uma rede de sensores fornece as informações em tempo real necessárias para controle preciso e garantia de qualidade.
Medição e Controle de Temperatura
Um termopar no centro da carga é padrão para medir a temperatura da peça de trabalho real. O sistema também inclui controle de sobretemperatura independente como um recurso de segurança crucial para evitar danos ao forno ou à carga.
Monitoramento do Nível de Vácuo
Um display digital de vácuo, alimentado por um dispositivo ou medidor de medição de vácuo, fornece uma leitura precisa e em tempo real da pressão da câmara. O CLP usa esses dados para controlar as bombas de vácuo e as válvulas.
Registro de Dados (Data Logging)
Praticamente todos os sistemas de controle modernos incluem registro de dados (data logging). Esta função grava todos os parâmetros críticos do processo — tempo, temperatura, nível de vácuo — durante todo o ciclo. Esses dados são essenciais para controle de qualidade, validação de processo e certificação, especialmente em indústrias como aeroespacial e médica.
Compreendendo as Compensações e Limitações
Embora repletos de recursos, nenhum sistema de controle é uma solução mágica. Entender seus limites é fundamental para uma operação bem-sucedida.
Integração Padrão vs. Avançada
Sistemas de controle básicos fornecem excelente automação autônoma. Sistemas mais avançados oferecem integração SCADA (Supervisory Control and Data Acquisition), permitindo que o forno seja monitorado e controlado como parte de uma rede maior em toda a planta.
O Papel Crítico da Calibração
O algoritmo de controle mais sofisticado é inútil se sua entrada estiver incorreta. A precisão de todo o sistema depende da calibração regular de todos os sensores, especialmente termopares e manômetros de vácuo. Esta é uma tarefa de manutenção que não pode ser negligenciada.
Intertravamentos do Sistema
O CLP gerencia uma série de intertravamentos de segurança que você pode não ver diretamente. Ele garante, por exemplo, que os aquecedores não liguem a menos que um nível de vácuo suficiente seja alcançado ou que a porta não possa ser aberta enquanto a câmara estiver quente ou sob pressão.
Fazendo a Escolha Certa para Sua Aplicação
A seleção de um forno requer a correspondência de suas capacidades do sistema de controle com seus objetivos operacionais primários.
- Se seu foco principal for repetibilidade do processo e garantia de qualidade: Priorize um sistema com registro de dados robusto, programação multipasso precisa para rampas e patamares, e suporte para múltiplos termopares de carga.
- Se seu foco principal for eficiência operacional e facilidade de uso: Procure uma IHM clara e intuitiva com sequências totalmente automatizadas para redução de vácuo, reabastecimento e ventilação para minimizar a interação do operador.
- Se seu foco principal for segurança e conformidade: Garanta que o sistema inclua gerenciamento de alarmes abrangente e configurável, proteção de sobretemperatura certificada e rigorosos níveis de segurança multinível.
Compreender esses recursos de controle permite que você transforme o forno de um forno simples em uma ferramenta de fabricação precisa e confiável.
Tabela de Resumo:
| Recurso | Descrição |
|---|---|
| Controle por CLP | Cérebro central para automação de processos como rampas, patamares e sequências |
| Interface IHM | Painel de tela sensível ao toque para monitoramento em tempo real, alarmes e validação de ciclo |
| Sensores | Monitoram temperatura, níveis de vácuo e garantem segurança com intertravamentos |
| Registro de Dados | Grava parâmetros de processo para controle de qualidade e certificação |
| Sistemas de Segurança | Incluem proteção contra sobretemperatura, alarmes e níveis de segurança de acesso |
Pronto para aumentar a eficiência do seu laboratório com uma solução de forno de alta temperatura personalizada? Na KINTEK, aproveitamos P&D excepcional e fabricação interna para fornecer fornos avançados como Fornos Muffle, Tubo, Rotativos, a Vácuo e Atmosfera, e Sistemas CVD/PECVD. Nossa profunda capacidade de personalização garante que atendemos às suas necessidades experimentais exclusivas para processos de tratamento térmico precisos, repetíveis e seguros. Entre em contato conosco hoje para discutir como nossas soluções podem beneficiar seu laboratório!

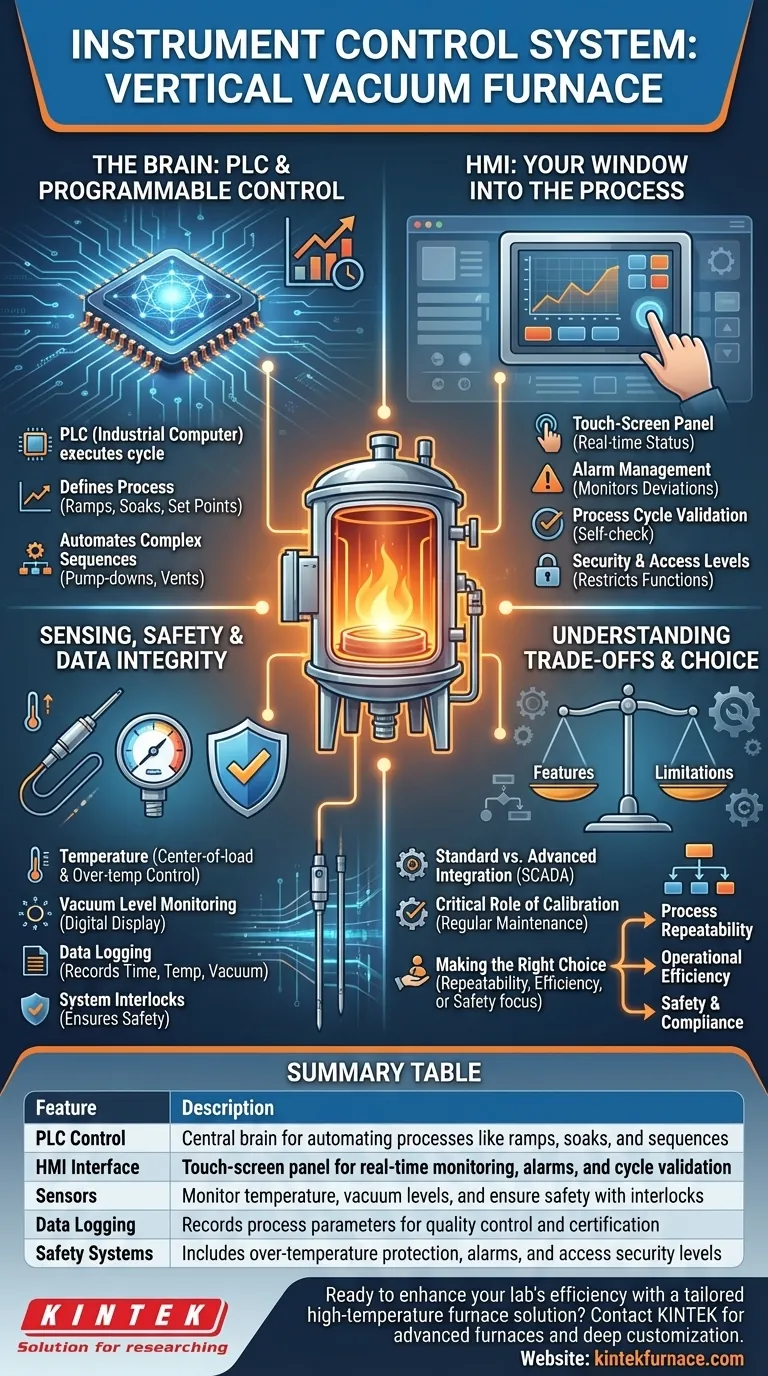

Guia Visual
