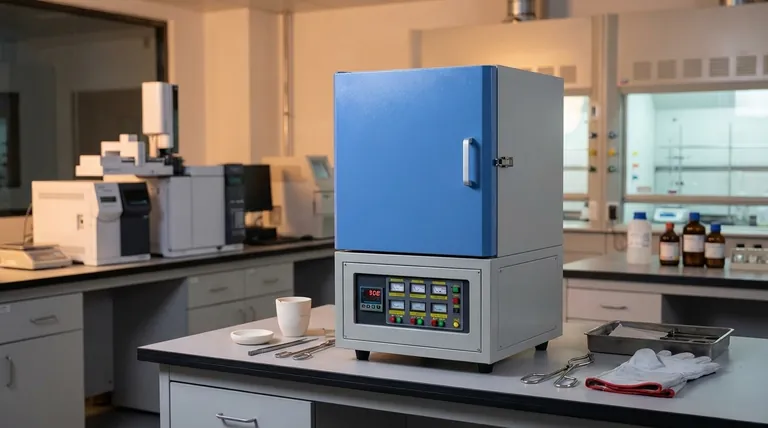

Em sua essência, um forno mufla é um sistema projetado para aquecimento indireto de alta temperatura em um ambiente controlado. Seus componentes principais incluem uma câmara interna isolada (a "mufla"), elementos de aquecimento externos que circundam esta câmara e um sistema sofisticado de controle de temperatura que usa um sensor para regular o calor. Uma carcaça externa protetora, uma porta de segurança e, frequentemente, uma porta de exaustão completam a montagem.
O princípio definidor de um forno mufla é o isolamento. Ao colocar os elementos de aquecimento fora da câmara de amostra, ele evita o contato direto com chamas ou radiação elétrica, garantindo aquecimento uniforme e prevenindo a contaminação do material que está sendo processado.
A Arquitetura Central: Câmara e Isolamento
A estrutura física do forno é projetada para eficiência térmica e contenção. Cada camada serve a um propósito distinto, trabalhando em conjunto para manter temperaturas extremas com segurança.
A Mufla (Câmara Interna)
Este é o coração do forno e o que lhe dá seu nome. A mufla é uma câmara em forma de caixa que contém o material a ser aquecido.
Sua função crítica é isolar a carga de trabalho dos elementos de aquecimento. Isso evita a contaminação e garante aquecimento radiante uniforme de todos os lados. As muflas são feitas de materiais refratários de alta temperatura, como cerâmica, quartzo ou alumina.
A Camada de Isolamento
Circundando a mufla, há uma espessa camada de isolamento. Isso é tipicamente feito de materiais de alta qualidade, como uma manta de fibra cerâmica ou lã de vidro.
O trabalho do isolamento é minimizar a perda de calor, o que garante que o forno opere de forma eficiente e mantenha uma temperatura estável. Também mantém a superfície externa do forno fria o suficiente para ser segura.
A Carcaça Externa
A camada final é a carcaça externa rígida, geralmente construída em aço inoxidável ou outro metal durável. Esta carcaça fornece integridade estrutural, protege os componentes internos contra danos e abriga a interface do usuário e os sistemas elétricos.
O Sistema de Aquecimento e Controle
Esta é a parte ativa do forno, responsável por gerar, medir e regular o calor. A sinergia entre esses componentes é o que permite o processamento térmico preciso.
Elementos de Aquecimento
Estes são a fonte de calor. Diferente de um forno convencional, os elementos de aquecimento são posicionados ao redor do exterior da câmara da mufla, e não dentro dela.
Eles são feitos de materiais de alta resistência que ficam vermelhos incandescentes quando a eletricidade passa por eles. Materiais comuns incluem Kanthal (liga de ferro-cromo-alumínio), Níquel-Cromo ou carbeto de silício para aplicações de temperatura mais alta.
O Termopar (O "Sensor")
Um termopar é um sensor de temperatura que se estende para a câmara de aquecimento. Ele mede constantemente a temperatura interna.
Esses dados são o mecanismo de feedback crítico para todo o sistema. Sem uma leitura de temperatura precisa, o controle exato é impossível.
O Controlador de Temperatura (O "Cérebro")
O controlador é a interface do usuário e o cérebro do sistema. O usuário define uma temperatura desejada (o "setpoint"), e o controlador assume o controle.
Ele lê a temperatura do termopar e a compara com o setpoint. Em seguida, ele pulsa energia para os elementos de aquecimento para manter essa temperatura com precisão. Fornos modernos usam controladores PID (Proporcional-Integral-Derivativo) avançados para estabilidade excepcional, evitando o excesso e a falta de atingimento da temperatura.
Controles de Segurança e Ambientais
Além do aquecimento, um forno mufla deve gerenciar a segurança e os subprodutos do processo de aquecimento.
A Porta e o Interruptor de Segurança
A porta fornece acesso à câmara e é revestida com isolamento para evitar a fuga de calor.
Crucialmente, todos os fornos modernos incluem um interruptor de porta de segurança. Este interruptor corta imediatamente a energia dos elementos de aquecimento no momento em que a porta é aberta, protegendo o operador da exposição a temperaturas extremas.
O Sistema de Exaustão (Ventilação)
Muitos fornos mufla incluem uma porta de exaustão ou ventilação, muitas vezes localizada na parte traseira.
Isso permite a remoção segura de vapores, gases ou umidade que podem ser liberados da amostra durante o aquecimento. Em algumas aplicações, também pode ser usado para regular a atmosfera dentro da câmara.
Compreendendo as Principais Trocas
Escolher ou usar um forno mufla envolve equilibrar desempenho, longevidade e custo, que são ditados por seus componentes.
Material do Elemento de Aquecimento vs. Temperatura
A escolha do elemento de aquecimento limita diretamente a temperatura operacional máxima do forno. Kanthal e Níquel-Cromo são econômicos e adequados para temperaturas de até ~1200°C. Para temperaturas mais altas (até 1800°C), são necessários materiais mais caros e robustos, como carbeto de silício (SiC) ou dissiliceto de molibdênio (MoSi2).
Material da Câmara vs. Aplicação
Uma mufla de cerâmica padrão é excelente para a maioria dos aquecimentos de propósito geral e calcinação. No entanto, se você estiver trabalhando com materiais que possam reagir ou degradar cerâmicas, uma mufla de quartzo oferece resistência química superior, embora possa ser mais suscetível ao choque térmico.
Sistema de Controle vs. Precisão
Um controlador simples liga/desliga é barato, mas resulta em flutuações significativas de temperatura. Um controlador PID fornece precisão muito superior ao aprender o comportamento térmico do forno. Para aplicações que exigem estabilidade rigorosa de temperatura, um controlador PID não é um luxo — é uma necessidade.
Fazendo a Escolha Certa para o Seu Objetivo
Entender esses componentes permite que você selecione a ferramenta certa para sua tarefa específica de processamento térmico.
- Se seu foco principal for metalurgia de alta temperatura (>1200°C): Você precisa de um forno com elementos de aquecimento de carbeto de silício ou MoSi2 e isolamento refratário de alta alumina.
- Se seu foco principal for uso geral em laboratório (por exemplo, calcinação, tratamento térmico): Um forno padrão com elementos Kanthal, isolamento de fibra cerâmica e um controlador PID confiável é o cavalo de batalha ideal.
- Se seu foco principal for processar materiais sensíveis ou reativos: Priorize um forno com uma mufla de quartzo inerte e um sistema de ventilação eficaz para gerenciar a liberação de gases.
Ao entender como esses componentes centrais funcionam e interagem, você está apto a operar o equipamento com segurança e a obter resultados precisos e repetíveis.
Tabela Resumo:
| Componente | Função | Materiais Comuns |
|---|---|---|
| Mufla (Câmara Interna) | Isola a amostra para aquecimento uniforme e sem contaminação | Cerâmica, quartzo, alumina |
| Elementos de Aquecimento | Gera calor externamente ao redor da mufla | Kanthal, Níquel-Cromo, carbeto de silício |
| Controlador de Temperatura | Regula o calor usando PID para precisão | Controladores PID |
| Camada de Isolamento | Minimiza a perda de calor para eficiência | Fibra cerâmica, lã de vidro |
| Carcaça Externa | Fornece integridade estrutural e segurança | Aço inoxidável |
| Interruptor de Porta de Segurança | Corta a energia ao ser aberta para proteção do operador | Interruptor integrado |
| Sistema de Exaustão | Remove vapores e gases durante o aquecimento | Porta de ventilação |
