Em sua essência, um forno mufla controla a temperatura usando um sistema de feedback de malha fechada. Este sistema consiste em um controlador onde você define sua temperatura alvo, um sensor (tipicamente um termopar) que mede a temperatura real interna, e um mecanismo de comutação que liga ou desliga os elementos de aquecimento para corresponder precisamente ao seu ponto de ajuste.
Todo o processo é um ciclo contínuo de medição, comparação e ajuste. O forno não está simplesmente "ligado" ou "desligado"; ele está regulando inteligentemente sua saída de energia para manter uma temperatura específica com estabilidade notável.
Desvendando o Sistema de Controle de Temperatura
Para realmente entender como um forno mufla alcança sua precisão, você deve analisar seus componentes principais. Cada parte desempenha um papel distinto e crítico no processo de regulação da temperatura.
O Controlador: O Cérebro da Operação
O controlador de temperatura é a interface do usuário e o centro de tomada de decisões. É aqui que você insere a temperatura desejada, conhecida como ponto de ajuste (setpoint).
Os controladores variam desde simples mostradores manuais até unidades digitais avançadas. Controladores programáveis modernos permitem que você defina ciclos de aquecimento completos, incluindo taxas de rampa (quão rápido aquecer), tempos de permanência (por quanto tempo manter uma temperatura) e períodos de resfriamento.
O Sensor: Os Olhos e Ouvidos
Dentro do forno, um termopar atua como sensor de temperatura. É um dispositivo robusto e confiável que mede a temperatura em tempo real da câmara do forno.
Esta medição, ou variável de processo, é constantemente realimentada ao controlador. A precisão de todo o sistema depende fortemente da colocação e calibração adequadas deste termopar.
O Mecanismo de Comutação: As Mãos
O controlador em si não alimenta diretamente os elementos de aquecimento. Em vez disso, ele envia um sinal a um dispositivo de comutação, geralmente um relé eletromagnético.
Quando o controlador determina que o calor é necessário, ele instrui o relé a fechar, completando o circuito e enviando energia aos elementos de aquecimento. Quando o ponto de ajuste é atingido, o controlador instrui o relé a abrir, cortando a energia.
Os Elementos de Aquecimento e Isolamento: A Fundação
Embora não sejam partes ativas da lógica de controle, os elementos de aquecimento e o isolamento são fundamentais. Os elementos de aquecimento fornecem a energia térmica, enquanto o isolamento de alto desempenho minimiza a perda de calor.
O isolamento eficiente garante que a temperatura permaneça estável e uniforme, facilitando o trabalho do controlador e melhorando a precisão geral e a eficiência energética do forno.
Entendendo as Trocas e Limitações
Embora eficaz, este método de controle possui características inerentes e potenciais trocas que são importantes entender para trabalhos de alta precisão.
Controle Básico e Overshoot de Temperatura
Um controlador padrão que usa um relé simples liga/desliga pode, às vezes, levar a um fenômeno chamado overshoot (excesso de temperatura). A temperatura do forno pode subir brevemente além do ponto de ajuste devido à latência térmica — os elementos de aquecimento ainda estão quentes mesmo após o corte de energia.
Para muitas aplicações, essa pequena flutuação é perfeitamente aceitável.
Controle Avançado com PID
Para processos que exigem estabilidade máxima, muitos fornos utilizam um controlador PID (Proporcional-Integral-Derivativo). Este é um "cérebro" mais sofisticado.
Em vez de apenas ligar ou desligar, um controlador PID pode modular inteligentemente a potência fornecida aos elementos de aquecimento. Ele aprende o comportamento do forno para antecipar e prevenir o overshoot, mantendo a temperatura com precisão excepcional.
A Precisão do Sensor é Primordial
Todo o sistema de controle só é tão bom quanto a informação que recebe. Um termopar mal posicionado ou não calibrado pode relatar uma temperatura imprecisa, fazendo com que o controlador mantenha um ponto de ajuste incorreto. A verificação regular é crucial para trabalhos sensíveis.
Fazendo a Escolha Certa para a Sua Aplicação
Seu objetivo específico determina o nível de controle que você precisa. Ao entender os componentes, você pode escolher a ferramenta certa para o trabalho.
- Se o seu foco principal for aquecimento geral ou processos simples: Um forno com um controlador digital padrão e sistema de relé oferece uma solução confiável e econômica.
- Se o seu foco principal for aplicações de alta precisão, como recozimento ou sinterização: Um forno equipado com um controlador PID é essencial para minimizar flutuações de temperatura e prevenir o overshoot.
- Se o seu foco principal for ciclos térmicos complexos e multifásicos: Um controlador totalmente programável que permite definir taxas de rampa e tempos de permanência personalizados é inegociável.
Compreender este sistema de controle o capacita a selecionar o forno certo e a obter resultados precisos e repetíveis para sua aplicação específica.
Tabela de Resumo:
| Componente | Função no Controle de Temperatura |
|---|---|
| Controlador | Define a temperatura alvo e gerencia os ciclos de aquecimento (ex: taxas de rampa, tempos de permanência) |
| Sensor (Termopar) | Mede a temperatura real dentro do forno |
| Mecanismo de Comutação (Relé) | Liga/desliga os elementos de aquecimento com base nos sinais do controlador |
| Elementos de Aquecimento e Isolamento | Fornecem calor e mantêm a estabilidade da temperatura |
| Controlador PID | Opção avançada para modulação precisa para prevenir overshoot |
Atualize seu laboratório com os fornos de alta temperatura de precisão da KINTEK! Alavancando P&D excepcional e fabricação interna, oferecemos Fornos Mufla, Tubo, Rotativo, Vácuo e Atmosfera, e Sistemas CVD/PECVD, todos com profunda personalização para atender às suas necessidades experimentais únicas. Entre em contato conosco hoje para alcançar controle de temperatura e eficiência superiores em seus processos!

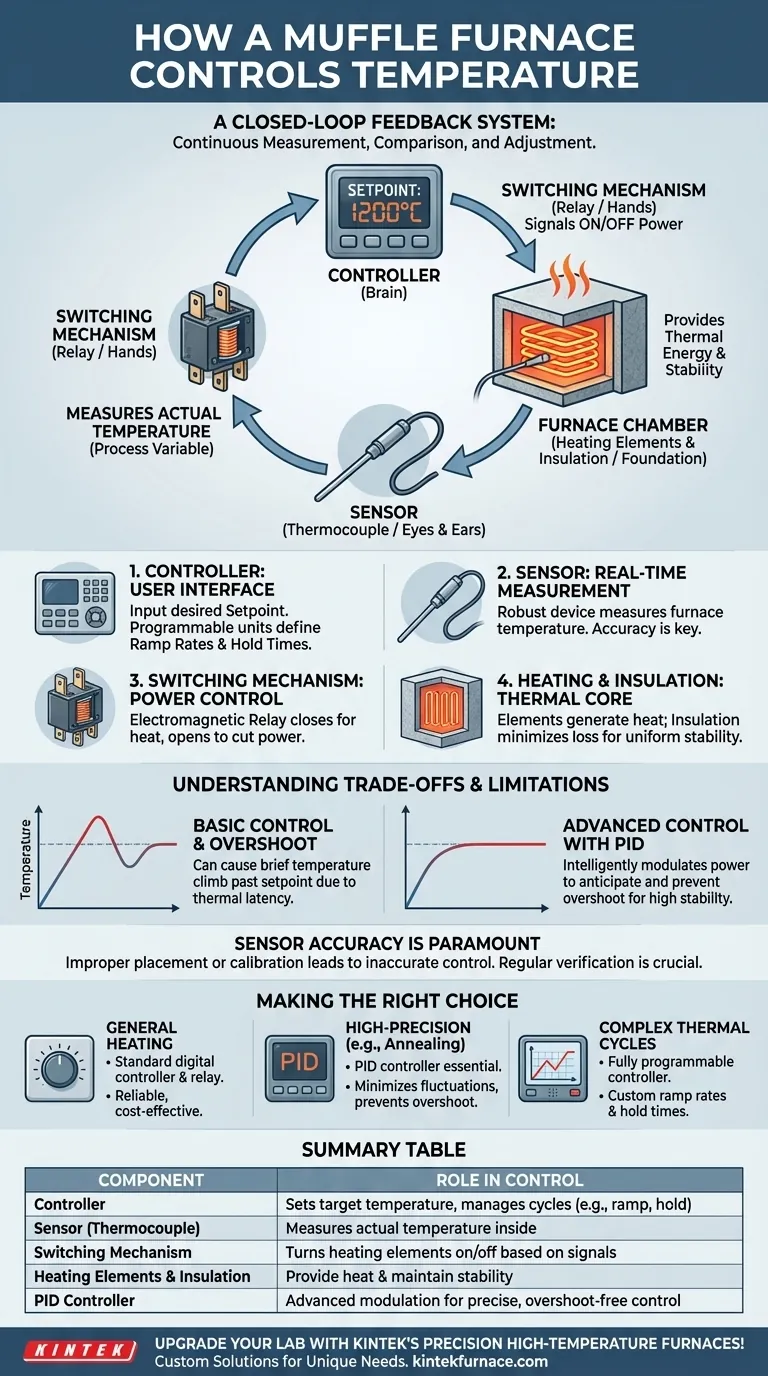

Guia Visual
