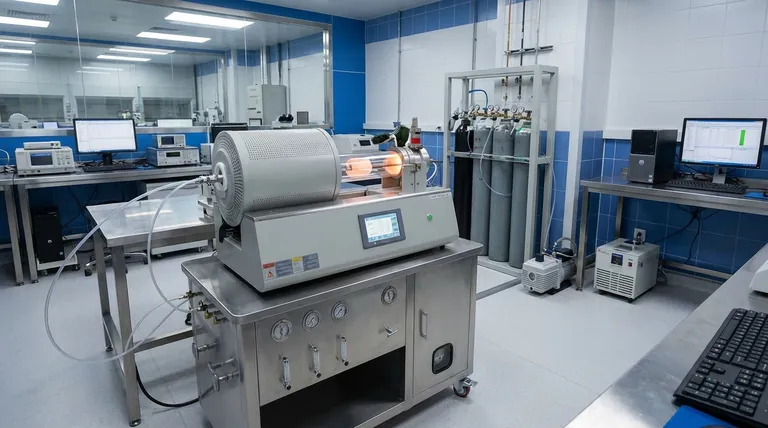

Em sua essência, um forno de Deposição Química a Vapor (CVD) é uma ferramenta fundamental na indústria de semicondutores, responsável pela construção das camadas microscópicas que formam um circuito integrado. Esses fornos usam uma reação química controlada para depositar filmes de material excepcionalmente finos, puros e uniformes em wafers de silício. Este processo é o método primário para criar as camadas isolantes, condutoras e semicondutoras que são os blocos de construção de transistores e todos os outros componentes eletrônicos modernos.
O papel essencial de um forno CVD não é meramente depositar material. Seu verdadeiro valor reside na precisão inigualável que ele oferece, permitindo que os engenheiros controlem a espessura, composição e uniformidade do filme em nível atômico — um requisito inegociável para a fabricação de microchips confiáveis e de alto desempenho.
O Processo Fundamental: Do Gás ao Sólido
Para entender o papel de um forno CVD, você deve primeiro entender o processo que ele facilita. É fundamentalmente um método para construir materiais sólidos de baixo para cima.
O Princípio Central: Uma Reação Química Controlada
CVD introduz gases precursores específicos em uma câmara de vácuo controlada e de alta temperatura, contendo wafers de silício. O calor fornece a energia para que esses gases reajam e se decomponham na superfície do wafer. À medida que reagem, eles formam um novo filme fino, sólido e estável, quimicamente ligado à superfície abaixo dele.
O Forno como Ambiente de Reação
O forno em si é a peça crítica do equipamento que permite este processo com extrema precisão. Ele controla meticulosamente as variáveis-chave: temperatura, pressão e o fluxo de gases precursores. Este controle garante que o filme resultante tenha as propriedades exatas necessárias, desde sua espessura até sua composição química.
Funções Críticas na Fabricação de Chips
CVD não é um processo de uso único; é uma técnica versátil usada repetidamente durante a fabricação de um único chip para construir sua estrutura complexa e tridimensional.
Deposição de Camadas Isolantes (Dielétricos)
Microchips modernos contêm bilhões de transistores empacotados em um espaço minúsculo. Para evitar que os sinais elétricos interfiram uns nos outros, esses componentes devem ser eletricamente isolados. O CVD é usado para depositar filmes isolantes de alta qualidade, como dióxido de silício (SiO₂) e nitreto de silício (Si₃N₄), que atuam como barreiras entre as vias condutoras.
Formação de Filmes Semicondutores e Condutores
A "porta" de um transistor, que controla seu estado ligado/desligado, é frequentemente feita de um material chamado polissilício. CVD é o método primário para depositar este filme semicondutor crítico. Esta camada de polissilício também pode ser modificada (dopada) para se tornar condutiva, formando parte da intrincada fiação do chip.
Possibilitando o Crescimento Perfeito de Cristais (Epitaxia)
Para certos dispositivos de alto desempenho, uma camada cristalina impecável deve ser cultivada sobre o wafer de silício base. Este processo, conhecido como crescimento epitaxial, é uma forma especializada de CVD que cria uma base perfeita e livre de defeitos para a construção de transistores superiores.
Compreendendo as Trocas e os Desafios
Embora indispensável, o processo CVD não está isento de desafios significativos de engenharia. O sucesso na fabricação de semicondutores depende do domínio dessas complexidades.
A Inflexível Demanda por Pureza
As reações químicas em CVD são extremamente sensíveis à contaminação. Mesmo alguns átomos dispersos de um elemento indesejado podem introduzir um defeito que arruína um microchip inteiro. Isso exige gases precursores ultrapuros e câmaras de forno impecavelmente limpas, aumentando a complexidade operacional e o custo.
A Busca pela Uniformidade Absoluta
Para que um chip funcione corretamente, cada transistor deve se comportar de forma idêntica. Isso significa que os filmes depositados devem ter exatamente a mesma espessura e composição em toda a superfície de um wafer de 300 mm. Alcançar esse nível de uniformidade é um foco constante dos engenheiros de processo.
Alto Custo e Complexidade
Os fornos CVD são equipamentos de capital altamente sofisticados e caros. Eles exigem experiência significativa para operar, manter e calibrar. O desenvolvimento de novos processos CVD para chips de próxima geração é uma importante área de pesquisa e desenvolvimento na indústria.
Fazendo a Escolha Certa para o Seu Objetivo
A aplicação dos princípios de CVD é vasta, mas seu foco mudará dependendo do seu objetivo específico.
- Se seu foco principal é o design de circuitos integrados: Você deve entender que as propriedades físicas dos filmes CVD definem os limites de desempenho e a confiabilidade dos transistores e interconexões que você está projetando.
- Se seu foco principal é a engenharia de processo: Seu objetivo é otimizar as "receitas" de CVD — a combinação específica de temperatura, pressão e fluxo de gás — para maximizar a uniformidade, pureza e produtividade do filme, o que impacta diretamente o rendimento e o custo de fabricação.
- Se seu foco principal é a ciência dos materiais: CVD é uma ferramenta fundamental para sintetizar uma enorme variedade de filmes finos e novos materiais, desde os semicondutores em um telefone até os revestimentos superduros em uma pá de turbina.
Em última análise, a Deposição Química a Vapor é a tecnologia fundamental que transforma gases simples no coração complexo e funcional de todos os eletrônicos modernos.
Tabela Resumo:
| Aplicação | Função Principal | Materiais Depositados |
|---|---|---|
| Camadas Isolantes | Previne interferência elétrica | Dióxido de Silício (SiO₂), Nitreto de Silício (Si₃N₄) |
| Filmes Semicondutores/Condutores | Forma portas de transistor e fiação | Polissilício |
| Crescimento Epitaxial | Cria bases cristalinas impecáveis | Camadas de silício de alta pureza |
