Para selecionar o tubo correto para um forno rotativo, você deve avaliar uma combinação de dimensões físicas, propriedades do material e parâmetros operacionais. Os fatores chave incluem a composição do material do tubo, seu diâmetro e comprimento suspenso, espessura da parede, a velocidade de rotação pretendida e a quantidade de material que você planeja processar.
O tubo do forno não é meramente um recipiente; é o coração ativo de todo o processo térmico. Sua escolha é um equilíbrio crítico entre as exigências químicas e térmicas do seu material e os estresses mecânicos impostos pela operação do forno.
Os Componentes Centrais da Sua Decisão
A seleção do tubo ideal requer uma avaliação sistemática de como suas características se alinham com seus objetivos de processo específicos. Esses fatores estão interligados e devem ser considerados como um sistema completo.
Material do Tubo: A Fundação do Seu Processo
O material do tubo é o fator mais importante, pois dita os limites de temperatura operacional e a compatibilidade química. Ele deve suportar a temperatura máxima do processo sem se degradar e permanecer inerte ao material que está sendo processado e a quaisquer gases atmosféricos.
As escolhas comuns variam de várias ligas metálicas a cerâmicas como alumina ou quartzo, cada uma oferecendo um perfil único de resistência à temperatura, inércia química e custo.
Dimensões Físicas: Equilibrando Capacidade e Estabilidade
As dimensões do tubo influenciam diretamente tanto a vazão quanto a integridade mecânica.
- Diâmetro: Um diâmetro maior permite processar um volume maior de material de uma só vez, aumentando a vazão.
- Comprimento Suspenso: Refere-se ao comprimento do tubo dentro da zona aquecida que não está apoiado. Um comprimento suspenso maior aumenta a capacidade, mas também eleva o risco de abaulamento ou empenamento em altas temperaturas.
- Espessura da Parede: Uma parede mais espessa fornece maior resistência estrutural e longevidade, mas pode retardar a transferência de calor para o material da amostra.
Parâmetros Operacionais: Ditando a Dinâmica do Processo
A forma como você opera o forno impacta diretamente os requisitos para o tubo.
- Velocidade de Rotação: A rotação garante que o material esteja constantemente tombando, o que promove aquecimento e mistura uniformes. O tubo deve ser robusto o suficiente para suportar o estresse dinâmico da rotação, especialmente quando carregado com material.
- Ângulo de Inclinação: O forno é frequentemente montado em um leve ângulo. Este ângulo, combinado com a rotação, facilita o movimento contínuo do material do ponto de entrada ao ponto de saída, controlando seu tempo de residência dentro da zona aquecida.
Compreendendo as Compensações (Trade-offs)
Uma seleção eficaz não se trata de maximizar cada variável, mas de encontrar o compromisso certo para sua aplicação. Ignorar essas compensações pode levar a falha do processo, substituição prematura do tubo ou contaminação da amostra.
Diâmetro Maior vs. Aquecimento Uniforme
Um tubo de maior diâmetro aumenta o tamanho do lote ou a vazão. No entanto, pode ser significativamente mais difícil garantir que o material no centro exato da carga atinja a mesma temperatura que o material na parede do tubo.
Rotação Mais Rápida vs. Integridade do Material
Uma rotação mais rápida melhora a mistura e a distribuição de calor. Para materiais abrasivos ou delicados, no entanto, altas velocidades de rotação podem causar danos mecânicos, gerar partículas finas indesejadas ou degradar a amostra.
Custo do Material vs. Pureza do Processo
Materiais de alto desempenho, como certas cerâmicas ou ligas de níquel, oferecem resistência superior a calor extremo e ataque químico. Embora tenham um custo inicial mais alto, eles evitam a contaminação da amostra e oferecem uma vida útil muito mais longa, reduzindo os custos operacionais a longo prazo.
Comprimento Suspenso vs. Abaulamento Mecânico
Aumentar o comprimento não suportado do tubo dentro do forno aumenta a capacidade de processamento. No entanto, isso aumenta dramaticamente o estresse mecânico no tubo, tornando-o altamente suscetível ao abaulamento e deformação na temperatura de operação, o que pode levar a uma falha catastrófica.
Fazendo a Escolha Certa para o Seu Objetivo
Para finalizar sua decisão, baseie sua escolha no objetivo principal do seu processo térmico.
- Se seu foco principal é maximizar a vazão: Priorize um tubo de diâmetro maior e um sistema projetado para alimentação contínua, garantindo que o material possa suportar a velocidade de rotação necessária.
- Se seu foco principal é o processamento de alta pureza: Selecione um material de tubo inerte (como alumina de alta pureza ou quartzo) que não reagirá com sua amostra, mesmo que isso signifique um custo inicial mais alto.
- Se seu foco principal é o processamento em temperaturas extremas: Escolha uma cerâmica especializada ou liga de alta temperatura e calcule cuidadosamente o comprimento suspenso máximo permitido para evitar o abaulamento mecânico.
- Se seu foco principal é o aquecimento uniforme de um material sensível: Opte por um tubo de diâmetro menor e uma velocidade de rotação mais lenta e controlada para garantir mistura suave e transferência de calor uniforme.
Em última análise, um tubo bem escolhido garante que seu processo seja eficiente, repetível e seguro.
Tabela Resumo:
| Fator | Considerações Chave |
|---|---|
| Material do Tubo | Resistência à temperatura, inércia química, custo (ex: ligas metálicas, cerâmicas) |
| Dimensões Físicas | Diâmetro (vazão), comprimento suspenso (capacidade vs. abaulamento), espessura da parede (resistência vs. transferência de calor) |
| Parâmetros Operacionais | Velocidade de rotação (mistura vs. integridade do material), ângulo de inclinação (tempo de residência) |
| Compensações | Diâmetro vs. aquecimento uniforme, velocidade de rotação vs. danos, custo do material vs. pureza, comprimento vs. abaulamento |
Otimize seus processos térmicos com as soluções avançadas de fornos da KINTEK! Alavancando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios fornos de alta temperatura como Mufla, Tubo, Rotativo, Vácuo e Atmosfera, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante um alinhamento preciso com suas necessidades experimentais únicas, aprimorando a eficiência, pureza e segurança. Contate-nos hoje para discutir como podemos adaptar a configuração perfeita de tubo e forno para sua aplicação!

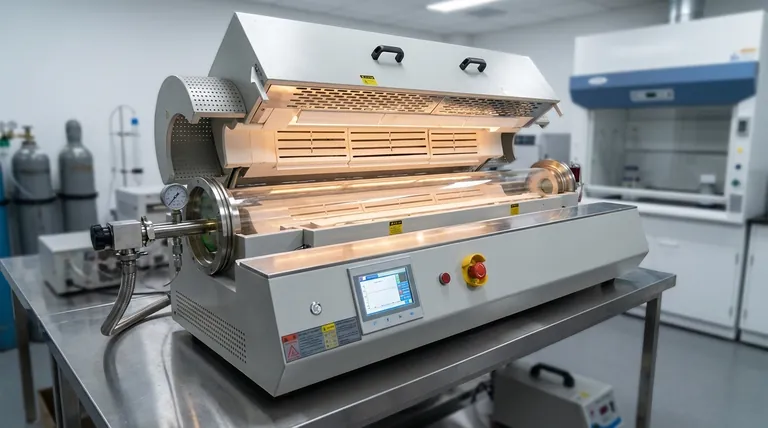

Guia Visual
