No seu cerne, uma câmara de reação de Deposição Química de Vapor (CVD) é um ambiente altamente controlado projetado para cultivar um filme fino sólido sobre uma superfície a partir de um estado gasoso. Seus componentes principais incluem um sistema de entrega de gás com controladores de fluxo de massa, a própria câmara de reação (frequentemente um tubo de quartzo) com um suporte de substrato, um sistema de aquecimento para fornecer energia térmica, vários sensores para monitoramento e um sistema de exaustão para lidar com segurança com os subprodutos.
Uma câmara de CVD não é meramente uma coleção de peças, mas um sistema sofisticado onde cada componente trabalha em conjunto para gerenciar com precisão uma reação química no nível molecular, transformando precursores gasosos em material sólido.
O Princípio Central: Gerenciando o Fluxo de uma Reação
Um sistema CVD é projetado para executar um processo de três etapas: introduzir gases reativos, energizá-los para reagir e depositar o sólido resultante em um substrato. Cada conjunto de componentes serve a uma dessas fases fundamentais.
Etapa 1: Introdução dos Precursores
Todo o processo começa com a entrega precisa de gases reativos, conhecidos como precursores.
O sistema de entrega de gás é o ponto de partida. Isso inclui fontes de gás de alta pureza e linhas de alimentação de aço inoxidável que transportam os gases da fonte para a câmara sem introduzir contaminantes.
Para garantir que a reação química seja consistente e repetível, o fluxo de gás é meticulosamente regulado por Controladores de Fluxo de Massa (MFCs). Esses dispositivos medem e controlam o volume de cada gás que entra na câmara, definindo a receita química exata para o filme.
Etapa 2: Criação do Ambiente de Reação
Uma vez dentro da câmara, os precursores devem ser ativados sob condições específicas para iniciar a reação química.
A câmara de reação é o coração do sistema. Para muitas aplicações, esta é um tubo de quartzo escolhido por sua alta pureza e capacidade de suportar temperaturas extremas sem reagir com os gases do processo. Dentro, um suporte de substrato posiciona o material a ser revestido.
As fontes de aquecimento, frequentemente colocadas nas extremidades ou ao redor do tubo, fornecem a energia térmica necessária para decompor os gases precursores. A temperatura deve ser uniforme e estável.
Sensores de temperatura e pressão são componentes de feedback críticos. Eles monitoram constantemente o ambiente interno, permitindo que o sistema mantenha as condições exatas necessárias para as propriedades desejadas do filme.
Etapa 3: Deposição e Exaustão
A etapa final envolve a formação do filme sólido e a remoção segura de quaisquer resíduos gasosos.
À medida que os precursores energizados reagem no ou perto do substrato quente, eles formam um material sólido que se deposita átomo por átomo, criando um filme fino uniforme.
Simultaneamente, a reação cria subprodutos gasosos que, juntamente com quaisquer precursores não reagidos, devem ser removidos. O sistema de exaustão drena esses gases para fora da câmara, frequentemente tratando-os através de lavadores ou caixas de queima para neutralizar quaisquer componentes tóxicos ou prejudiciais antes da liberação.
Compreendendo os Compromissos e Variações
Nem todos os sistemas CVD são idênticos. A escolha dos componentes é ditada pelo material específico a ser depositado e pelas condições de processo exigidas.
Reatores de Parede Quente vs. Parede Fria
Em um reator de parede quente, toda a câmara é aquecida. Isso proporciona excelente uniformidade de temperatura, mas pode levar à deposição nas paredes da câmara, consumindo precursores e criando partículas.
Em um reator de parede fria, apenas o suporte do substrato é aquecido. Isso é mais eficiente e minimiza a deposição na parede, mas pode criar gradientes térmicos que afetam a uniformidade do filme.
O Papel da Pressão e do Plasma
A CVD de Pressão Atmosférica (APCVD) é mais simples e rápida, mas pode resultar em filmes de menor qualidade. A CVD de Baixa Pressão (LPCVD) opera sob vácuo, melhorando a uniformidade e a pureza do filme ao custo de taxas de deposição mais lentas.
Os sistemas de CVD Aprimorada por Plasma (PECVD) incluem um componente principal adicional: um gerador de plasma. O plasma fornece energia aos precursores, permitindo que a deposição ocorra em temperaturas muito mais baixas. Isso é fundamental para revestir substratos sensíveis à temperatura, como plásticos.
Fazendo a Escolha Certa para o Seu Objetivo
A configuração de uma câmara CVD mapeia diretamente para sua aplicação pretendida.
- Se seu foco principal for pesquisa e desenvolvimento: Você precisa de precisão máxima, exigindo Controladores de Fluxo de Massa de alta precisão, múltiplos sensores de temperatura e uma câmara de quartzo de alta pureza.
- Se seu foco principal for produção de alto volume: Você precisa de uma câmara de grande capacidade, elementos de aquecimento robustos para estabilidade térmica e um sistema de entrega de gás eficiente e automatizado para processamento em lote.
- Se seu foco principal for revestir materiais sensíveis ao calor: Você deve usar um sistema PECVD, que requer a adição de uma fonte de plasma de radiofrequência (RF) à lista de componentes.
Em última análise, entender o papel de cada componente permite que você selecione ou projete um sistema que possa produzir de forma confiável o material exato que você precisa.
Tabela de Resumo:
| Componente | Função | Detalhes Principais |
|---|---|---|
| Sistema de Entrega de Gás | Introduz e controla gases reativos | Inclui controladores de fluxo de massa (MFCs) para regulagem precisa do fluxo |
| Câmara de Reação | Abriga o processo de deposição | Frequentemente um tubo de quartzo para pureza e resistência a altas temperaturas |
| Sistema de Aquecimento | Fornece energia térmica para reações | Assegura temperatura uniforme para crescimento consistente do filme |
| Sensores | Monitora as condições do processo | Sensores de temperatura e pressão para feedback em tempo real |
| Sistema de Exaustão | Remove subprodutos com segurança | Lida com gases com lavadores para neutralizar componentes nocivos |
Pronto para aprimorar as capacidades do seu laboratório com uma solução CVD personalizada? Na KINTEK, aproveitamos P&D excepcional e fabricação interna para fornecer sistemas avançados de fornos de alta temperatura, incluindo sistemas CVD/PECVD. Nossa profunda personalização garante um alinhamento preciso com suas necessidades experimentais exclusivas, seja para pesquisa, produção ou materiais sensíveis ao calor. Entre em contato conosco hoje para discutir como nossa experiência pode impulsionar suas inovações!

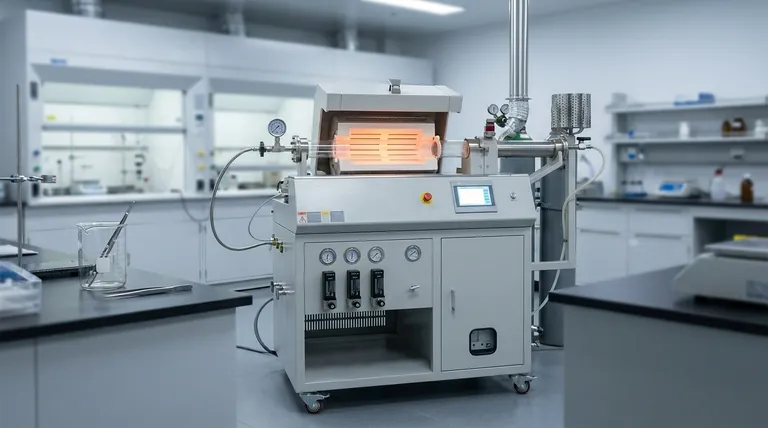

Guia Visual
