Em sua essência, o controle eficaz da temperatura em um forno mufla depende de um sistema coordenado de três partes: um sensor para medir a temperatura, um controlador para processar essa informação e um mecanismo de comutação para gerenciar os elementos de aquecimento. O objetivo principal deste sistema não é apenas atingir uma temperatura desejada, mas mantê-la com estabilidade e precisão, garantindo a integridade do seu processo.
O desafio do controle de temperatura não é apenas atingir um número alvo. Trata-se de gerenciar com precisão todo o perfil térmico — incluindo a taxa de aquecimento, a duração na temperatura e o período de resfriamento — para garantir resultados precisos e reprodutíveis.
A Anatomia de um Sistema de Controle de Temperatura
Entender como a temperatura é gerenciada exige que se observe os componentes como um circuito de feedback integrado. Cada parte desempenha um papel distinto e crítico na obtenção da precisão térmica.
O Sensor: O Termopar
Um termopar é a terminação nervosa do forno. É um sensor de temperatura colocado dentro da câmara que fornece uma medição em tempo real da temperatura interna. Esta medição é a peça essencial de feedback sobre a qual todo o sistema de controle atua.
O Cérebro: O Controlador de Temperatura
O controlador de temperatura é o processador central. Ele compara continuamente a temperatura real relatada pelo termopar com a temperatura de consigna (setpoint) que você programou. Fornos modernos possuem controladores programáveis que permitem definir ciclos de aquecimento complexos, incluindo taxas de rampa, tempos de permanência (dwell) e estágios de resfriamento.
O Músculo: Relés e Elementos de Aquecimento
Com base na lógica do controlador, os relés eletromagnéticos atuam como os interruptores. Se a câmara estiver muito fria, o controlador sinaliza aos relés para ligar os elementos de aquecimento. Assim que a temperatura de consigna é atingida, ele sinaliza para desligá-los. Este ciclo liga/desliga é o que mantém a temperatura desejada.
Métricas Chave de Desempenho para Processos Térmicos
A eficácia de um sistema de controle de temperatura não reside apenas em seus componentes, mas em seu desempenho. Estas métricas definem o quão bem o forno pode executar uma tarefa térmica específica.
Faixa de Temperatura e Tempo de Subida
A faixa de temperatura operacional dita as capacidades do forno. Para longevidade, a temperatura máxima nominal do forno deve ser ligeiramente superior à sua temperatura operacional típica. O tempo de subida, ou taxa de aquecimento, mede a rapidez com que ele pode atingir essa temperatura máxima, um fator crítico para processos sensíveis ao tempo.
Precisão e Estabilidade do Controle
Esta é a capacidade do sistema de minimizar o ultrapassamento (overshoot) de temperatura e as flutuações em torno da temperatura de consigna. Alta precisão é crucial para processos onde mesmo pequenos desvios de temperatura podem comprometer os resultados, garantindo que a câmara permaneça estável durante todo o tempo de permanência (dwell time) (o período gasto na temperatura alvo).
Programabilidade: Rampa, Permanência e Resfriamento
Processos avançados exigem mais do que um único ponto de ajuste. A capacidade de programar taxas de rampa (a velocidade de aquecimento/resfriamento) e tempos de permanência (manter-se em uma temperatura específica) é o que separa um forno básico de um instrumento de precisão, permitindo ciclos complexos, em múltiplos estágios e repetíveis.
Entendendo as Compensações (Trade-offs)
Um sistema perfeito é teórico. Na prática, alcançar o controle de temperatura ideal envolve equilibrar vários fatores interconectados.
Qualidade do Isolamento vs. Desempenho do Controle
O isolamento de alta qualidade faz mais do que economizar energia; é fundamental para a estabilidade da temperatura. Um forno mal isolado perde calor constantemente, forçando os elementos de aquecimento a ciclar com mais frequência. Essa ciclagem rápida pode levar a flutuações de temperatura mais amplas e dificultar o controle preciso.
Tipo de Controlador: Digital vs. Programável
Um controlador digital básico permite definir uma única temperatura. Isso é simples e econômico, mas requer monitoramento e ajuste manuais para qualquer processo em múltiplos estágios. Um controlador programável oferece operação autônoma e reprodutibilidade quase perfeita, mas com um custo inicial e complexidade mais altos.
Tamanho da Câmara e Carga
Uma câmara maior ou uma carga de trabalho mais densa requer mais energia e tempo para aquecer uniformemente. O sistema de controle deve ser potente o suficiente para gerenciar essa massa térmica sem atrasos significativos ou gradientes de temperatura, onde diferentes partes da câmara estão em temperaturas diferentes.
Fazendo a Escolha Certa para Sua Aplicação
A seleção de um forno exige a correspondência de suas capacidades de controle com seus objetivos de processo específicos.
- Se o seu foco principal é a reprodutibilidade e precisão do processo: Você deve priorizar um forno com um controlador programável de múltiplos estágios para definir precisamente as taxas de rampa e os tempos de permanência.
- Se o seu foco principal é o processamento de materiais de alta temperatura: Suas principais preocupações devem ser a qualidade dos elementos de aquecimento, a classificação do termopar e o isolamento superior da câmara para garantir estabilidade em temperaturas extremas.
- Se o seu foco principal é aquecimento de uso geral ou o orçamento é uma restrição chave: Um forno com um controlador digital confiável de ponto único é suficiente, mas você deve estar preparado para um monitoramento mais prático para garantir a consistência do processo.
Em última análise, dominar o controle de temperatura é a base para alcançar resultados confiáveis e significativos com um forno mufla.
Tabela Resumo:
| Componente/Consideração | Papel Principal/Impacto |
|---|---|
| Sensor (Termopar) | Mede a temperatura em tempo real para feedback |
| Controlador (Digital/Programável) | Compara o real vs. ponto de ajuste, gerencia ciclos |
| Relés e Elementos de Aquecimento | Liga/desliga o aquecimento com base na entrada do controlador |
| Faixa de Temperatura e Tempo de Subida | Define as capacidades do forno e a velocidade de aquecimento |
| Precisão e Estabilidade do Controle | Minimiza o ultrapassamento e flutuações para resultados confiáveis |
| Programabilidade (Rampa, Permanência, Resfriamento) | Permite processos complexos, repetíveis e em múltiplos estágios |
| Qualidade do Isolamento | Afeta a eficiência energética e a estabilidade da temperatura |
| Tamanho da Câmara e Carga | Influencia a uniformidade do aquecimento e a resposta do controle |
Precisa de um forno de alta temperatura adaptado às necessidades exclusivas do seu laboratório? A KINTEK aproveita P&D excepcional e fabricação interna para fornecer soluções avançadas como Fornos Mufla, de Tubo, Rotativos, a Vácuo e com Atmosfera Controlada, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante um alinhamento preciso com suas necessidades experimentais para controle de temperatura e reprodutibilidade superiores. Entre em contato conosco hoje para discutir como podemos aprimorar seus processos térmicos!

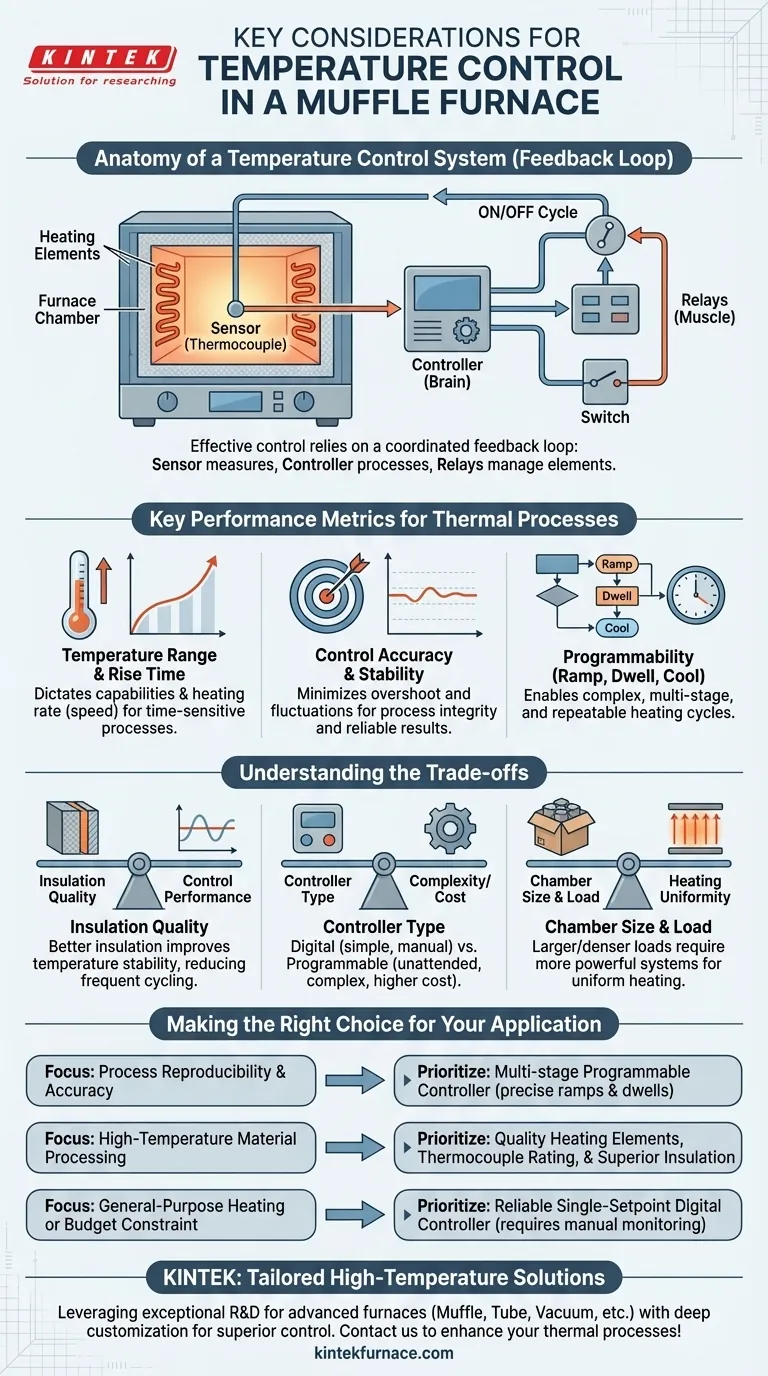

Guia Visual
