Em um forno a vácuo, o nível de vácuo é medido como pressão residual, e não como ausência de matéria. Essa pressão é representada em unidades como Pascal (Pa), Torr (equivalente a mmHg) ou militorr (mTorr), sendo que valores numéricos mais baixos indicam um vácuo mais profundo e de maior qualidade. A medição é realizada por medidores de vácuo especializados integrados a um sistema de bombas e válvulas projetado para remover gases atmosféricos.
Medir o vácuo é fundamentalmente verificar a pureza do ambiente do forno. O objetivo é confirmar a remoção de gases reativos, principalmente o oxigênio, para evitar reações químicas indesejadas, como a oxidação, durante o processamento a altas temperaturas.
Entendendo o Vácuo como Pressão
Um equívoco comum é que o vácuo é uma força de "sucção". Na realidade, é uma condição de pressão extremamente baixa em relação à atmosfera padrão ao nosso redor.
A Escala do Vácuo
Ao avaliar um vácuo, uma leitura de pressão mais baixa significa um vácuo de maior qualidade. Isso pode parecer contraintuitivo. Por exemplo, uma pressão de 1 Pa é um vácuo muito mais profundo do que uma pressão de 100 Pa, porque restam muito menos moléculas de gás na câmara.
Unidades de Medida Comuns
Diferentes unidades são usadas dependendo da indústria e do nível de vácuo necessário.
- Pascal (Pa): A unidade SI padrão para pressão. Aplicações de alto vácuo geralmente usam milipascals (mPa) ou micropascals (µPa). Um nível máximo de vácuo típico pode ser em torno de 7×10⁻³ Pa.
- Torr (mmHg): Uma unidade mais antiga, definida como 1/760 de uma atmosfera padrão. É aproximadamente equivalente à pressão exercida por uma coluna de mercúrio de um milímetro (mmHg).
- Militorr (mTorr): Simplesmente um milésimo de um Torr. Esta unidade é frequentemente usada para processos de vácuo médio e alto, onde é necessária uma resolução fina.
A Anatomia de um Sistema de Vácuo
O dispositivo de medição é apenas uma parte de um sistema maior e integrado projetado para criar e manter o nível de vácuo requerido. A qualidade da medição final depende do desempenho de todo o sistema.
Criando o Vácuo: A Sequência de Bombeamento
O vácuo é alcançado usando uma série de bombas. Uma única bomba raramente é suficiente para aplicações de alto vácuo.
- Bombas Mecânicas (Bombas de Pré-Vácuo): Estas bombas realizam o trabalho inicial, removendo a grande maioria do ar da câmara selada do forno para criar um vácuo "grosso".
- Bombas Booster e de Alto Vácuo: Depois que a bomba mecânica atinge seu limite, uma bomba secundária assume. Pode ser uma bomba Roots (booster), bomba de difusão ou bomba turbomolecular, cada uma projetada para operar eficientemente em pressões mais baixas para atingir o nível final de alto vácuo.
Medindo o Vácuo: O Papel dos Medidores
Um dispositivo de medição de vácuo, ou medidor, é o sensor que fornece a leitura de pressão. Nenhum medidor único pode cobrir toda a faixa de pressão da atmosfera até o alto vácuo. Portanto, os fornos geralmente usam múltiplos medidores otimizados para diferentes regimes de pressão.
Mantendo o Vácuo: Válvulas e Selos
O sistema depende de uma vedação hermética para evitar que gases atmosféricos vazem de volta para a câmara. Válvulas de vácuo são usadas para isolar diferentes partes do sistema, como separar a câmara do forno das bombas assim que o vácuo alvo é alcançado. A medição confirma tanto o desempenho da bomba quanto a integridade dessas vedações.
Entendendo as Compensações
Alcançar o vácuo mais profundo possível nem sempre é a estratégia melhor ou mais eficiente. O nível de vácuo alvo é um parâmetro crítico do processo que envolve o equilíbrio entre custo, tempo e requisitos metalúrgicos.
O Risco de Vácuo Insuficiente
Se o nível de vácuo for muito baixo (ou seja, a pressão for muito alta), o oxigênio residual permanecerá na câmara. Durante o aquecimento, esse oxigênio pode reagir com a superfície da peça, causando oxidação, descoloração ou contaminação, o que pode comprometer as propriedades do material e o acabamento da superfície.
O Custo do Vácuo Excessivo
Obter um vácuo mais profundo do que o necessário aumenta os custos operacionais. Requer mais tempo para as bombas trabalharem, consome mais energia e necessita de equipamentos mais complexos e caros (como bombas de difusão ou turbomoleculares). O objetivo é ajustar o nível de vácuo precisamente às necessidades do processo.
Combinando a Medição com o Seu Objetivo
O nível de vácuo exigido é ditado pelo material que está sendo processado e pelo resultado desejado. Sua escolha de unidade de medida geralmente reflete a sensibilidade da sua aplicação.
- Se o seu foco principal for tratamento térmico geral ou recozimento: Um vácuo médio é frequentemente suficiente para evitar oxidação pesada. Medições em Torr ou na faixa mais alta de Pascals são tipicamente adequadas.
- Se o seu foco principal for brasagem de alta pureza, sinterização ou processamento de metais reativos: Um alto vácuo é inegociável para evitar mesmo traços de contaminação. As medições serão em mTorr ou Pascals de baixa faixa (por exemplo, 10⁻³ Pa).
Em última análise, medir o vácuo é controlar o ambiente do forno para garantir a qualidade e a integridade do seu produto final.
Tabela de Resumo:
| Aspecto | Detalhes |
|---|---|
| Unidades de Medição | Pascal (Pa), Torr, Militorr (mTorr) |
| Medidores Chave | Múltiplos tipos para diferentes faixas de pressão |
| Tipos de Bomba | Mecânica (pré-vácuo), Booster, Alto vácuo (ex: turbomolecular) |
| Importância | Previne oxidação, controla contaminação, garante qualidade do processo |
| Aplicações Típicas | Vácuo médio para recozimento; alto vácuo para brasagem/sinterização |
Precisa de soluções precisas de forno a vácuo para seu laboratório? A KINTEK alavanca P&D excepcional e fabricação interna para fornecer fornos avançados de alta temperatura, como Fornos de Mufa, Tubo, Rotativo, Vácuo e Atmosfera, e Sistemas CVD/PECVD. Com fortes capacidades de personalização profunda, adaptamos soluções para atender às suas necessidades experimentais exclusivas — garantindo controle de vácuo, eficiência e integridade do material otimizados. Entre em contato conosco hoje para discutir como podemos aprimorar seus processos!

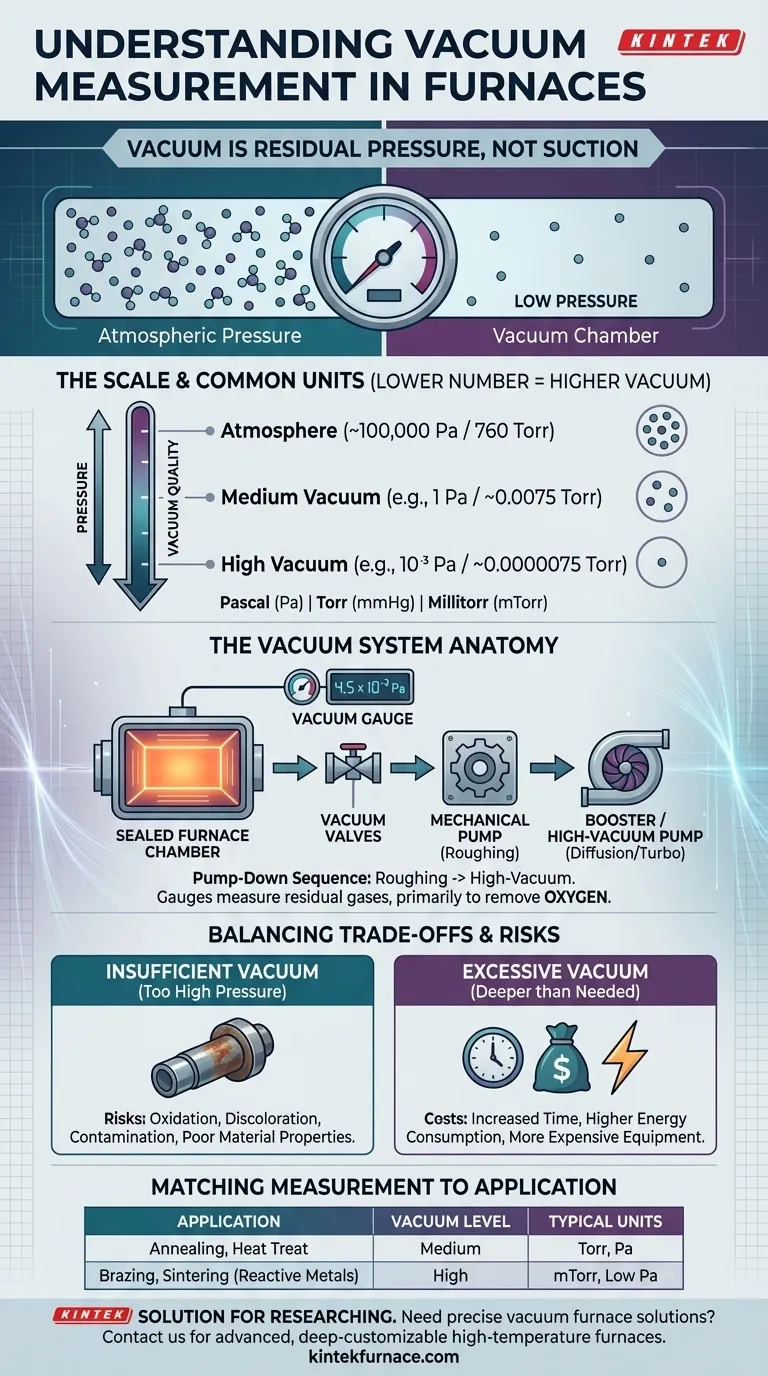

Guia Visual
