Como O Sistema De Controle De Tração E Rotação De Um Forno De Crescimento Czochralski Afeta A Qualidade Do Cristal?

A qualidade de um cristal cultivado por Czochralski depende fundamentalmente da manipulação precisa das taxas de tração e das velocidades de rotação. Este sistema de controle mecânico dita diretamente o ambiente térmico dentro da fusão, determinando a integridade estrutural e química do produto final.

Ao ajustar a contra-rotação da semente e do cadinho juntamente com a taxa de tração vertical, o sistema de controle gerencia a convecção térmica interna e a interface sólido-líquido. Essa precisão é necessária para eliminar discordâncias, garantir dopagem uniforme e manter um diâmetro de cristal consistente.

Como o sistema de controle de tração e rotação de um forno de crescimento Czochralski afeta a qualidade do cristal?

Regulando a Dinâmica Térmica Através da Rotação

O mecanismo de rotação não serve apenas para misturar; é a principal ferramenta para moldar o ambiente térmico da fusão.

Controlando a Convecção Térmica Interna

O sistema de controle gerencia a contra-rotação do cristal semente e do cadinho. Esse movimento físico específico regula o fluxo de calor dentro do material fundido.

Ao ajustar essas velocidades, o sistema controla a convecção térmica interna. Isso garante que o calor seja distribuído logicamente em vez de caoticamente, prevenindo choques térmicos que poderiam danificar o cristal em crescimento.

Moldando a Interface Sólido-Líquido

A interação entre a semente rotativa e o cadinho define a forma da interface sólido-líquido. Esta é a fronteira onde a fusão se transforma na rede cristalina.

O controle preciso desta fronteira é crítico. Se a forma da interface flutuar devido a rotação irregular, a estrutura cristalina não poderá se formar corretamente.

O Impacto da Taxa de Tração

Enquanto a rotação gerencia o ambiente da fusão, o sistema de tração dita a formação física do lingote.

Estabilizando o Diâmetro do Cristal

O sistema deve manter um diâmetro de cristal único e estável durante todo o processo de crescimento.

Isso é alcançado sincronizando a taxa de tração com a velocidade de cristalização. Se a tração for muito rápida ou muito lenta em relação ao crescimento, o diâmetro variará, levando a desperdício de material ou instabilidade estrutural.

Eliminando Discordâncias

Uma das funções mais críticas do sistema de tração é a eliminação de discordâncias.

Discordâncias são defeitos estruturais na rede cristalina. Ao manter uma força de tração constante e precisa, o sistema garante que a estrutura atômica se forme sem interrupções ou desalinhamentos.

Resultados Críticos de Qualidade

O objetivo final do sistema de controle é produzir um cristal que atenda a rigorosas especificações industriais.

Garantindo Dopagem Uniforme

Para que um cristal semicondutor seja útil, ele deve ter propriedades elétricas consistentes. Isso requer dopagem uniforme - a distribuição homogênea de átomos dopantes por todo o silício.

O sistema de controle de rotação garante que a fusão seja homogeneizada. Isso evita "pontos quentes" de concentração de dopante, resultando em um cristal com resistividade e desempenho uniformes.

Compreendendo os Compromissos

O controle preciso requer o equilíbrio de forças físicas concorrentes.

A Sensibilidade da Convecção

A rotação agressiva pode melhorar a mistura, mas a velocidade excessiva pode criar convecção turbulenta.

A turbulência pode perturbar a interface sólido-líquido, introduzindo os próprios defeitos que o sistema foi projetado para prevenir.

Velocidade vs. Estabilidade

Aumentar a taxa de tração melhora a velocidade de produção, mas arrisca a estabilidade do diâmetro.

Priorizar a velocidade sobre a precisão geralmente resulta em cristais com maiores densidades de discordâncias ou geometrias irregulares.

Fazendo a Escolha Certa para o Seu Processo

Otimizar os parâmetros de tração e rotação requer o alinhamento das entradas mecânicas com seus objetivos de saída específicos.

Se seu foco principal for Integridade Estrutural: Priorize a estabilidade na taxa de tração para garantir a eliminação de discordâncias e uma estrutura de rede estável.
Se seu foco principal for Consistência Elétrica: Priorize a otimização das velocidades de contra-rotação para governar a convecção térmica e garantir a distribuição uniforme de dopagem.

Em última análise, a precisão mecânica do sistema de controle é o fator decisivo entre um substrato altamente condutor e livre de defeitos e um lingote comprometido.

Tabela Resumo:

Parâmetro de Controle	Função Principal	Impacto na Qualidade do Cristal
Rotação da Semente/Cadinho	Regula a convecção térmica	Garante dopagem uniforme e molda a interface sólido-líquido
Contra-Rotação	Gerencia o fluxo de calor	Previne choques térmicos e evita comportamento caótico da fusão
Taxa de Tração	Controla o crescimento vertical	Estabiliza o diâmetro do cristal e elimina discordâncias estruturais
Sincronização	Alinha a tração com a cristalização	Garante geometria consistente e integridade da rede atômica

Alcance o Crescimento de Cristal de Alta Pureza com a KINTEK

O controle preciso da dinâmica térmica é a diferença entre um lingote defeituoso e um substrato de alto desempenho. Apoiada por P&D e fabricação especializada, a KINTEK oferece sistemas de ponta, incluindo fornos de laboratório CVD, a vácuo e personalizáveis de alta temperatura projetados para atender às demandas rigorosas da ciência de materiais.

Se você busca integridade estrutural com zero discordâncias ou dopagem elétrica uniforme, nosso equipamento fornece a estabilidade e a precisão que sua pesquisa exige. Entre em contato conosco hoje mesmo para explorar nossas soluções personalizáveis e aumentar a eficiência do seu laboratório!

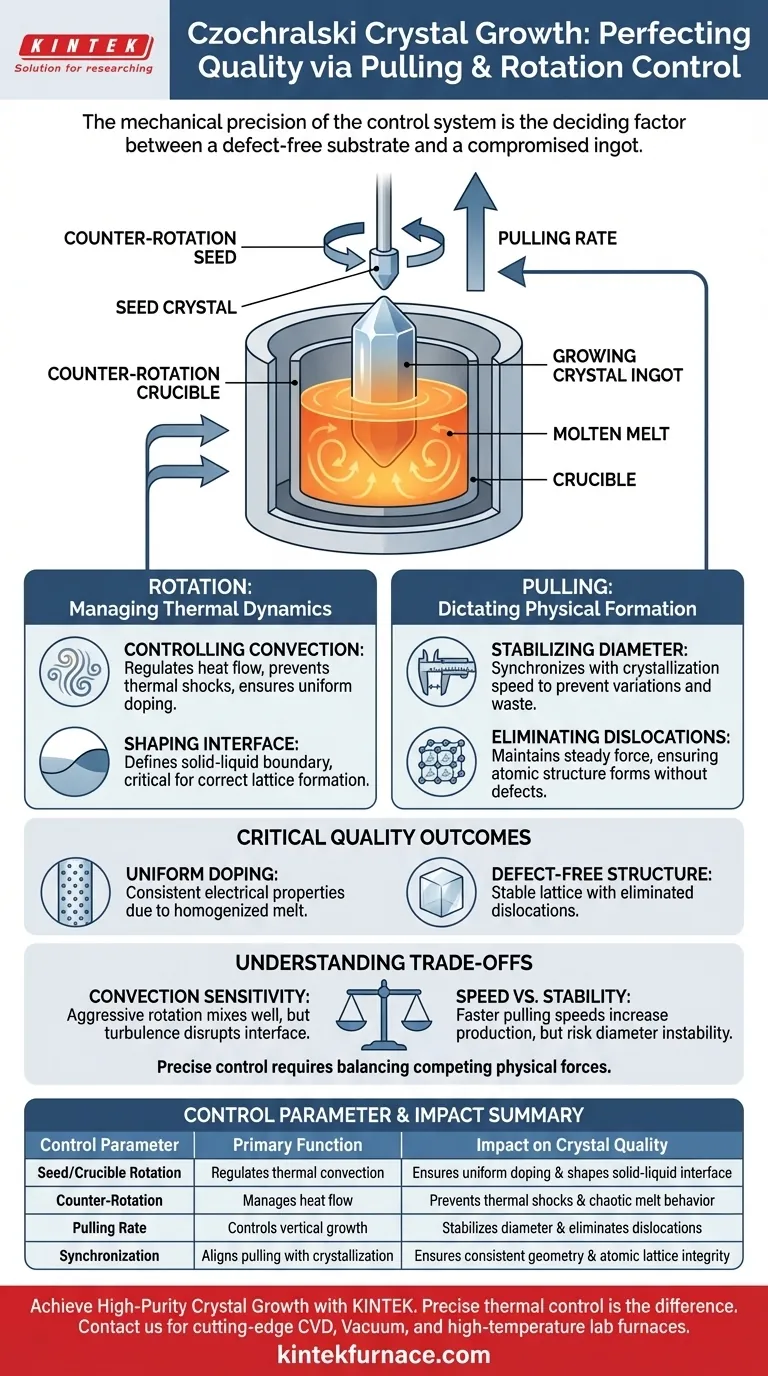

Guia Visual
