Em essência, a diferença no mecanismo de aquecimento entre os fornos tubulares verticais e horizontais é sutil, mas significativa, decorrendo da orientação do forno e seu efeito na transferência de calor. Embora ambos utilizem elementos de aquecimento circundantes, os fornos verticais aproveitam a convecção natural para uma uniformidade de temperatura superior, enquanto os fornos horizontais dependem mais da radiação, o que pode introduzir ligeiras variações de temperatura ao longo do comprimento do tubo.
A escolha entre um forno tubular vertical e um horizontal não é sobre qual possui um mecanismo de aquecimento "melhor", mas qual das características de transferência de calor e layout físico da orientação serve melhor ao seu material, processo e resultado desejado específicos.
Desconstruindo o Processo de Transferência de Calor
O design central de ambos os tipos de forno é idêntico: um elemento de aquecimento resistivo envolve um tubo de processo. A diferença crítica é como a gravidade interage com a atmosfera aquecida dentro desse tubo.
Fornos Verticais: Aproveitando a Convecção Natural
Em um forno tubular vertical, o ar ou gás de processo dentro aquece, torna-se menos denso e sobe naturalmente. Isso cria um laço convectivo contínuo dentro do tubo.
Essa circulação constante de gás mistura ativamente o calor, suavizando pontos quentes e distribuindo a energia térmica uniformemente ao longo do comprimento da zona de processamento. Essa assistência natural torna a obtenção de excelente uniformidade de temperatura uma característica inerente do design vertical.
Fornos Horizontais: Uma Dependência Primária da Radiação
Em um tubo horizontal, a gravidade impede a formação de um laço convectivo em grande escala ao longo do eixo do tubo. Embora existam pequenas células de convecção, elas não transferem efetivamente o calor do meio para as extremidades.
Portanto, a transferência de calor é dominada pela radiação térmica das paredes quentes do elemento de aquecimento para a amostra. Embora eficaz, isso pode ser menos uniforme. Áreas da amostra mais próximas do centro dos elementos de aquecimento podem ficar ligeiramente mais quentes, e a perda de calor nas extremidades do tubo pode criar gradientes de temperatura perceptíveis.
Implicações Práticas da Diferença
A sutil mudança de um processo assistido por convecção para um processo dominado por radiação tem consequências diretas para o seu trabalho.
Uniformidade e Controle de Temperatura
Fornos verticais têm uma vantagem natural na uniformidade de temperatura. A natureza auto-misturadora da convecção proporciona um ambiente térmico altamente estável e consistente com engenharia mínima.
Fornos horizontais podem alcançar excelente uniformidade, mas frequentemente exigem múltiplas zonas de aquecimento. Estas são seções independentes do elemento de aquecimento que podem ser ajustadas a diferentes temperaturas para compensar a perda de calor nas extremidades e criar um perfil térmico plano na zona central.
Manuseio e Aplicação de Amostras
A orientação dita como as amostras podem ser carregadas e processadas.
Fornos verticais são ideais para:
- Processamento de pós ou materiais fundidos em cadinhos.
- Crescimento de cristais ou recozimento de hastes/fios longos que podem ser suspensos.
- Aplicações onde a gravidade auxilia no carregamento e posicionamento da amostra.
Fornos horizontais são necessários para:
- Processamento de substratos planos, como wafers de silício na fabricação de semicondutores.
- Carregar várias amostras menores dispostas em uma "bandeja".
- Muitos processos de Deposição Química de Vapor (CVD) onde o fluxo de gás sobre uma superfície plana é necessário.
Compreendendo as Trocas
Nenhum dos designs é universalmente superior. A escolha certa é sempre uma função da sua aplicação e prioridades específicas.
O Mito da Uniformidade Perfeita
Mesmo em fornos verticais, a uniformidade perfeita é um ideal. O aquecimento multi-zona é frequentemente usado em sistemas verticais de alta precisão para alcançar o controle de temperatura mais rigoroso possível, assim como nos horizontais. A principal diferença é que os fornos verticais partem de uma linha de base mais uniforme.
Quando o Horizontal é a Escolha Ideal
Apesar do potencial para gradientes, os fornos horizontais são o padrão em muitas indústrias. Sua facilidade de carregamento para materiais planos e compatibilidade com processos estabelecidos (como a fabricação de wafers) os tornam a escolha padrão e mais prática. Para aquecimento de laboratório de uso geral, seu design mais simples é frequentemente suficiente.
Quando o Vertical é Não-Negociável
Para aplicações como crescimento de cristais, certos tipos de recozimento ou síntese de materiais em um cadinho, o aquecimento uniforme e a estabilidade gravitacional oferecidos por um forno vertical são essenciais para alcançar resultados repetíveis e de alta qualidade. A forma física da amostra ou os requisitos do processo tornam uma orientação horizontal impraticável.
Fazendo a Escolha Certa para Sua Aplicação
Em última análise, sua decisão deve ser guiada por seu objetivo experimental ou de produção primário.
- Se seu foco principal é a máxima uniformidade intrínseca de temperatura: Escolha um forno tubular vertical, pois a convecção natural oferece uma vantagem inerente na distribuição uniforme do calor.
- Se seu foco principal é o processamento de substratos planos ou múltiplas amostras em uma bandeja: Um forno tubular horizontal é a configuração necessária e padrão para este tipo de manuseio.
- Se seu foco principal é o controle de alta precisão sobre uma longa zona uniforme: Considere um forno multi-zona, seja vertical ou horizontal, para compensar ativamente a perda de calor e projetar um perfil de temperatura preciso.
Compreender como a orientação impacta a transferência de calor permite que você selecione o forno que não é apenas uma fonte de calor, mas a ferramenta correta para seu objetivo científico específico.
Tabela Resumo:
| Aspecto | Forno Tubular Vertical | Forno Tubular Horizontal |
|---|---|---|
| Mecanismo de Aquecimento Primário | Convecção natural para uniformidade superior | Radiação, com potenciais gradientes |
| Uniformidade de Temperatura | Alta, devido a laços convectivos | Pode exigir aquecimento multi-zona para uniformidade |
| Aplicações Ideais | Pós, cadinhos, crescimento de cristais, recozimento de hastes | Substratos planos, processamento de wafers, CVD, bandejas de amostras |
| Manuseio de Amostras | Carregamento assistido por gravidade, adequado para itens suspensos | Carregamento fácil de amostras planas ou múltiplas |
| Considerações Chave | Estabilidade inerente, engenharia mínima para uniformidade | Frequentemente design mais simples, padrão para muitas indústrias |
Pronto para aumentar a eficiência do seu laboratório com o forno tubular perfeito?
Na KINTEK, aproveitamos P&D excepcional e fabricação interna para fornecer soluções avançadas de fornos de alta temperatura adaptadas às suas necessidades. Nossa linha de produtos inclui Fornos Mufla, Tubulares, Rotativos, Fornos a Vácuo e Atmosfera, e Sistemas CVD/PECVD, todos apoiados por fortes capacidades de personalização profunda para atender precisamente aos seus requisitos experimentais exclusivos.
Quer você esteja processando pós, crescendo cristais ou manuseando substratos planos, nossos especialistas podem ajudá-lo a selecionar ou personalizar um forno para controle e desempenho de temperatura ótimos. Entre em contato conosco hoje através do nosso formulário de contato para discutir como podemos apoiar suas aplicações específicas e impulsionar sua pesquisa!

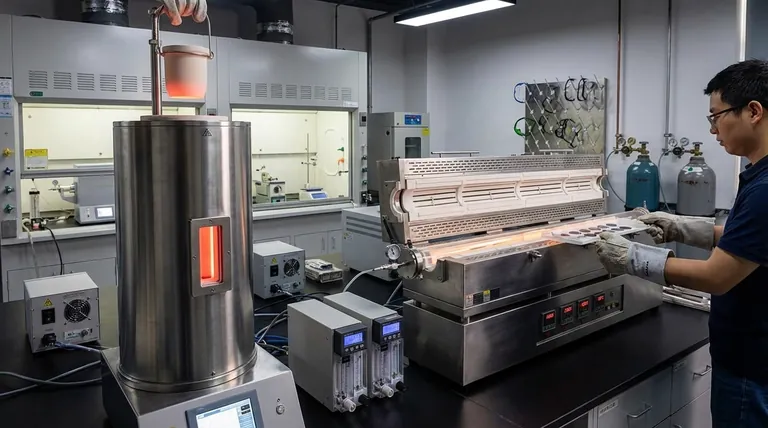

Guia Visual
