Como Um Forno Tubular De Atmosfera Atinge Controle Preciso De Temperatura? Domine A Estabilidade Da Temperatura Para O Seu Laboratório

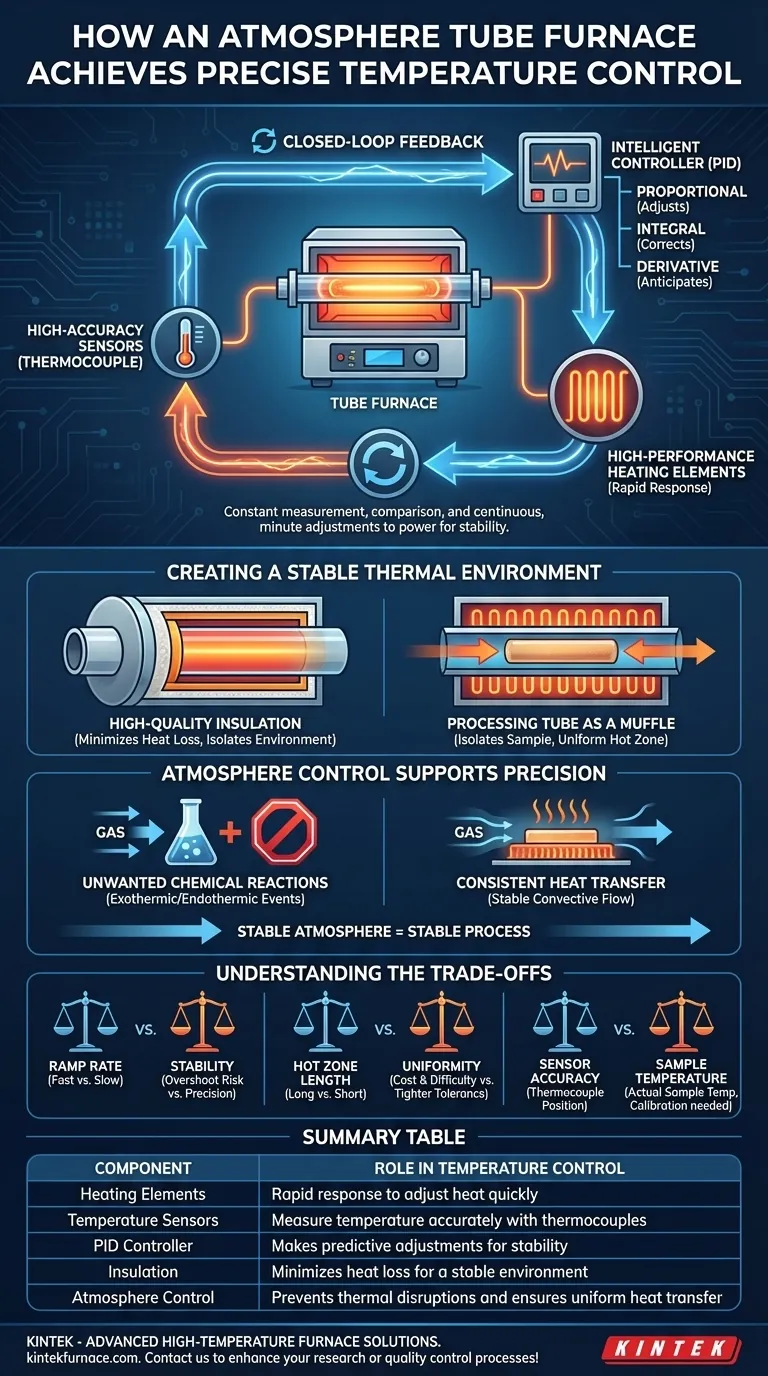

Em sua essência, um forno tubular de atmosfera alcança controle preciso de temperatura através de um sofisticado sistema de feedback em circuito fechado. Este sistema mede constantemente a temperatura interna com um sensor de alta precisão, compara-a com o ponto de ajuste desejado e usa um controlador inteligente para fazer ajustes contínuos e minuciosos na energia fornecida aos elementos de aquecimento.

A verdadeira precisão de um forno tubular não provém de um único componente, mas da sinergia entre elementos de aquecimento de resposta rápida, sensores altamente precisos e algoritmos de controle preditivo, tudo operando dentro de um ambiente gasoso termicamente estável e controlado.

Os Componentes Essenciais do Controle de Temperatura

A gestão térmica precisa é uma conquista a nível de sistema. Três componentes chave trabalham em um circuito de feedback contínuo para manter a temperatura exata exigida pelo seu processo.

Elementos de Aquecimento de Alto Desempenho

A capacidade do forno de responder rapidamente aos comandos começa com seus elementos de aquecimento. Estes são tipicamente feitos de materiais como Dissiliceto de Molibdênio (MoSi2) ou Carboneto de Silício (SiC), escolhidos por sua capacidade de aquecer rapidamente e suportar temperaturas extremas.

Essa resposta rápida permite que o controlador adicione ou remova calor quase instantaneamente, evitando que a temperatura se desvie do ponto de ajuste.

Sensores de Temperatura de Alta Precisão

Os "olhos" do sistema são os sensores de temperatura, quase sempre um termopar. Um termopar é um sensor robusto que gera uma pequena voltagem diretamente proporcional à temperatura.

Sua colocação é crítica — geralmente posicionado perto do centro da zona de aquecimento e próximo ao tubo de processamento. Isso garante que a temperatura medida seja o mais próxima possível da temperatura que sua amostra está experimentando.

O Controlador Inteligente (PID)

O "cérebro" da operação é o controlador PID (Proporcional-Integral-Derivativo). Este é muito mais sofisticado do que um termostato simples que apenas liga ou desliga o aquecimento.

Proporcional: Ajusta a potência com base na distância entre a temperatura atual e o ponto de ajuste.
Integral: Corrige pequenos erros de estado estacionário analisando o desempenho passado, garantindo que o forno não se estabilize ligeiramente acima ou abaixo do alvo.
Derivativo: Antecipa futuras mudanças de temperatura analisando a taxa de mudança, prevenindo sobrecarga ou subcarga durante as rampas de aquecimento.

Essa capacidade preditiva permite que o controlador faça ajustes suaves e precisos, mantendo a temperatura estável dentro de frações de grau.

Criando um Ambiente Térmico Estável

Controlar a fonte de calor é apenas metade da batalha. O forno também deve criar um ambiente excepcionalmente estável para evitar a perda de calor e garantir que a temperatura seja uniforme em sua amostra.

O Papel do Isolamento de Alta Qualidade

Forno tubulares de atmosfera são construídos com múltiplas camadas de isolamento de fibra cerâmica de alta pureza e baixa condutividade.

Este isolamento minimiza a perda de calor para o ambiente circundante. Isso não apenas melhora a eficiência energética, mas, mais importante, isola a câmara de aquecimento das flutuações na temperatura ambiente, criando um núcleo térmico altamente estável.

O Tubo de Processamento como Mufla

O tubo de cerâmica ou quartzo que contém sua amostra também atua como uma mufla. Ele isola a amostra da radiação direta dos elementos de aquecimento.

Isso cria um ambiente térmico mais uniforme dentro do tubo, onde o calor é transferido uniformemente por radiação e convecção das paredes do tubo e do gás da atmosfera controlada. Isso resulta em uma "zona quente" definida com excelente uniformidade de temperatura.

Como o Controle de Atmosfera Suporta a Precisão da Temperatura

Em um forno de atmosfera, gerenciar o gás é inseparável de gerenciar a temperatura. Uma atmosfera estável é um pré-requisito para um processo térmico estável.

Prevenindo Eventos Térmicos Indesejados

O objetivo principal da atmosfera controlada é prevenir reações químicas indesejadas, como a oxidação. Essas reações podem ser exotérmicas (liberando calor) ou endotérmicas (absorvendo calor).

Ao inundar o tubo com um fluxo preciso e estável de gás inerte ou reativo, o forno previne a ocorrência desses eventos térmicos imprevisíveis, que de outra forma interromperiam os esforços do controlador para manter uma temperatura estável.

Garantindo a Transferência Consistente de Calor

O gás dentro do tubo não é apenas um escudo químico; é também um meio para a transferência de calor por convecção.

Medidores de fluxo de gás e reguladores de alta precisão garantem que o tipo, a pressão e a taxa de fluxo desse gás sejam constantes. Um fluxo de gás estável leva a uma transferência de calor convectiva estável e previsível, que é uma variável chave na qual o sistema de controle de temperatura confia.

Compreendendo as Trocas

Nenhum sistema é perfeito. Alcançar precisão exige a compreensão das limitações inerentes e o equilíbrio de fatores concorrentes.

Taxa de Rampa vs. Estabilidade

Aquecer o forno o mais rápido possível (alta taxa de rampa) pode economizar tempo, mas torna muito mais difícil para o controlador PID evitar ultrapassar a temperatura alvo. Para máxima precisão e estabilidade, rampas mais lentas e controladas são frequentemente necessárias.

Comprimento da Zona Quente vs. Uniformidade

Os fabricantes especificam uma "zona quente uniforme", que é o comprimento dentro do tubo do forno onde a temperatura é mantida dentro de uma tolerância apertada (por exemplo, ±1°C). Criar uma zona uniforme muito longa é difícil e caro. Você deve garantir que sua amostra se encaixe completamente dentro desta zona especificada para resultados repetíveis.

Precisão do Sensor vs. Temperatura da Amostra

O controlador só pode ser tão preciso quanto o termopar permite, e ele só sabe a temperatura no local do termopar. Pode haver uma pequena diferença de temperatura entre o sensor e sua amostra real. Para processos críticos, a calibração medindo a verdadeira temperatura da amostra é essencial.

Fazendo a Escolha Certa para Seu Objetivo

Compreender esses princípios o capacita a usar o forno de forma eficaz e a selecionar o mais adequado às suas necessidades.

Se o seu foco principal é a pesquisa de novos materiais: Priorize um forno com excelente uniformidade de temperatura e um controlador PID flexível que permita programar ciclos térmicos complexos e multiestágio.
Se o seu foco principal é a repetibilidade do processo e o controle de qualidade: Enfatize a estabilidade do sistema de controle de atmosfera (medidores de fluxo de precisão) e a confiabilidade de longo prazo dos elementos de aquecimento e do termopar.
Se o seu foco principal é o tratamento térmico de uso geral: Um sistema equilibrado com uma taxa de rampa decente, boa estabilidade (por exemplo, ±2-5°C) e um design robusto oferece o melhor valor.

Ao apreciar a interação entre aquecimento, sensoriamento, controle e isolamento, você pode garantir que seus processos térmicos sejam precisos e repetíveis.

Tabela Resumo:

Componente	Função no Controle de Temperatura
Elementos de Aquecimento	Resposta rápida para ajustar o calor rapidamente
Sensores de Temperatura	Medem a temperatura com precisão com termopares
Controlador PID	Faz ajustes preditivos para estabilidade
Isolamento	Minimiza a perda de calor para um ambiente estável
Controle de Atmosfera	Previne perturbações térmicas e garante transferência uniforme de calor
