Em um forno de tubo dividido de três zonas, a câmara interna e o isolamento são construídos com fibra cerâmica de grau de zircônia de alta temperatura. Este material é escolhido por suas propriedades térmicas excepcionais, que são cruciais para alcançar o controle de temperatura preciso e uniforme para o qual esses fornos são projetados.
A distinção central a entender é entre o corpo do forno e o tubo de processo. A câmara interna e o isolamento do forno usam fibra cerâmica de grau de zircônia para máxima retenção de calor, enquanto o tubo de processo separado que contém sua amostra é tipicamente feito de quartzo ou alumina para garantir inércia química e estabilidade em alta temperatura.

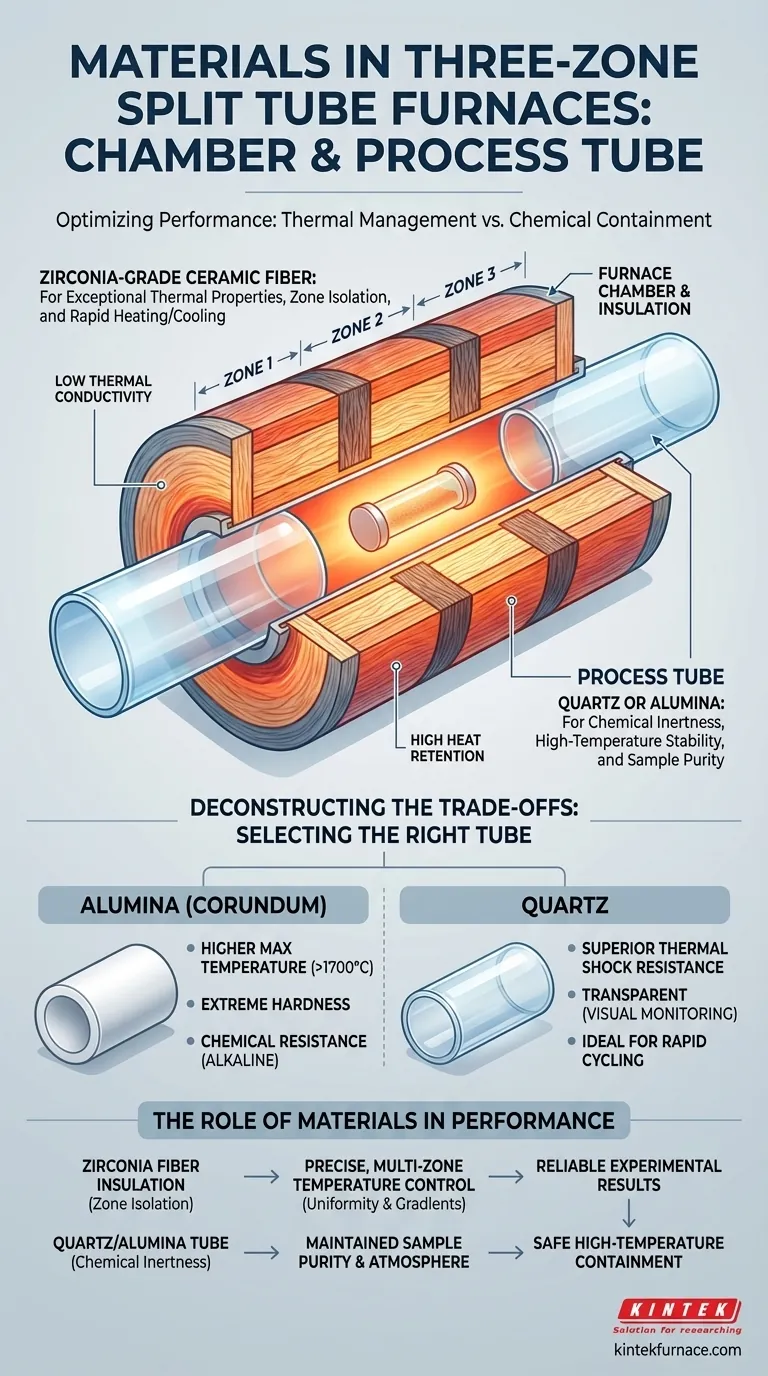

Desvendando o Forno: Câmara vs. Tubo de Processo
Para entender as escolhas de materiais, é crucial diferenciar entre os componentes estruturais do forno e o tubo que contém a amostra experimental.
A Câmara e o Isolamento do Forno
A câmara do forno é a cavidade aquecida que abriga os elementos de aquecimento. Esta câmara, e o isolamento ao seu redor, formam o corpo principal do forno.
Ambos os componentes são feitos de fibra cerâmica de grau de zircônia de alta temperatura.
Por que Fibra Cerâmica de Grau de Zircônia?
Este material é escolhido por suas características de desempenho superior. Seu principal benefício é sua condutividade térmica extremamente baixa, tornando-o um isolante notável.
Isso garante que o calor seja direcionado eficientemente para o tubo de processo em vez de ser perdido para o ambiente. Essa propriedade é o que permite ciclos rápidos de aquecimento e resfriamento e mantém excelente estabilidade de temperatura.
O Tubo de Processo
O tubo de processo é um cilindro separado, muitas vezes removível, que desliza para o centro do forno. É neste tubo que a amostra é colocada e a atmosfera desejada (por exemplo, vácuo, gás inerte) é controlada.
Os materiais mais comuns para tubos de processo são quartzo de alta pureza e alumina (também conhecida como corindo).
Por que Quartzo ou Alumina para o Tubo?
Esses materiais são selecionados por sua interação direta com o processo de alta temperatura. Eles são quimicamente inertes, o que é vital para evitar a contaminação da amostra.
Tanto o quartzo quanto a alumina podem suportar temperaturas muito altas enquanto mantêm sua integridade estrutural, garantindo que o experimento seja contido de forma segura e limpa.
O Papel dos Materiais no Desempenho
Os materiais específicos não são arbitrários; eles habilitam diretamente a função principal do forno de controle de temperatura preciso e multizona.
Uniformidade Através do Isolamento
A eficácia de um forno de três zonas depende de sua capacidade de minimizar a "interferência" entre as zonas de aquecimento. O isolamento de fibra cerâmica de grau de zircônia de alta qualidade é fundamental para isolar essas zonas.
Ao impedir que o calor vaze excessivamente de uma zona para outra, o sistema de controle pode criar com precisão um perfil de temperatura uniforme ou um gradiente específico e controlado através da amostra.
Estabilidade e Pureza
A escolha de um tubo de processo de alumina ou quartzo garante que a atmosfera controlada e a pureza da amostra sejam mantidas, mesmo em temperaturas extremas.
Esta separação de função — a fibra cerâmica para gerenciamento térmico e o quartzo/alumina para contenção química — é a base de um forno de alta temperatura confiável.
Entendendo as Compensações
Embora estes materiais sejam de alto desempenho, eles não são intercambiáveis. A escolha, especialmente para o tubo de processo, envolve compensações com base em sua aplicação específica.
Tubos de Alumina vs. Quartzo
Alumina geralmente tem uma temperatura operacional máxima mais alta (muitas vezes >1700°C) em comparação com o quartzo. É extremamente dura e resistente ao ataque químico de substâncias alcalinas.
Quartzo, por outro lado, oferece resistência superior ao choque térmico, o que significa que pode suportar melhor as mudanças rápidas de temperatura sem rachar. Também é transparente, o que pode ser útil para monitoramento visual de um processo.
Durabilidade da Fibra Cerâmica
A fibra cerâmica de grau de zircônia é um excelente isolante, mas pode ser mecanicamente frágil. Com o tempo e com ciclos térmicos repetidos, as fibras podem se tornar quebradiças.
Deve-se ter cuidado para evitar impacto mecânico no interior do forno para garantir a longevidade do isolamento.
Fazendo a Escolha Certa para Sua Aplicação
Seus objetivos experimentais devem ditar sua seleção de material, especialmente para o tubo de processo.
- Se seu foco principal é a temperatura operacional máxima (acima de ~1200°C): Escolha um tubo de processo de alumina por sua estabilidade superior em calor extremo.
- Se seu foco principal é a pureza da amostra e aquecimento/resfriamento rápido: Um tubo de processo de quartzo de alta pureza é ideal devido à sua excelente resistência ao choque térmico e inércia.
- Se seu foco principal é criar um gradiente de temperatura preciso: O isolamento de fibra de grau de zircônia do forno é o recurso chave habilitador, garantindo que o sistema de controle de três zonas possa funcionar de forma eficaz.
Compreender esta divisão de responsabilidade material é a chave para alcançar resultados confiáveis e repetíveis em suas aplicações de alta temperatura.
Tabela Resumo:
| Componente | Material | Propriedades Chave |
|---|---|---|
| Câmara e Isolamento | Fibra cerâmica de grau de zircônia | Baixa condutividade térmica, alta retenção de calor, permite aquecimento/resfriamento rápido |
| Tubo de Processo | Quartzo ou Alumina | Quimicamente inerte, estabilidade em alta temperatura, resistência ao choque térmico (quartzo), temperatura máxima mais alta (alumina) |
