Em sua essência, um forno elétrico horizontal atinge controle térmico preciso através de uma sinergia sofisticada de um sistema de feedback em malha fechada, elementos de aquecimento elétricos de alta qualidade e isolamento superior da câmara. Essa combinação permite que o forno não apenas atinja uma temperatura específica, mas a mantenha com estabilidade e uniformidade excepcionais, o que é crítico para o processamento de materiais sensíveis.
A chave para a precisão não é apenas o aquecimento, mas a medição e correção constantes. Fornos elétricos modernos usam controladores PID (Proporcional-Integral-Derivativo) que atuam como um cérebro digital, monitorando continuamente a temperatura da câmara e fazendo microajustes na potência enviada aos elementos de aquecimento para eliminar qualquer desvio do seu ponto de ajuste.

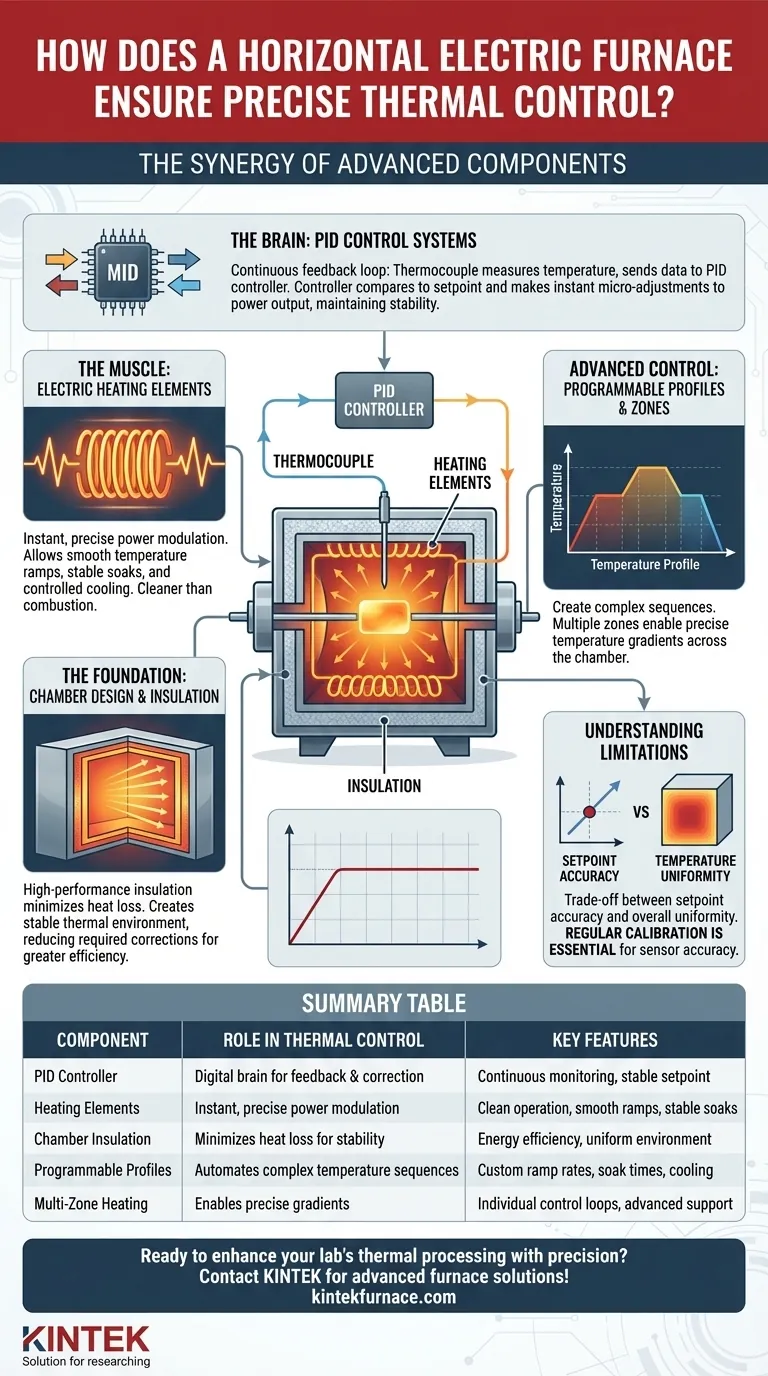

Os Componentes Essenciais da Precisão Térmica
O verdadeiro controle térmico é o resultado de vários componentes trabalhando em conjunto. Entender cada parte revela como o forno mantém um ambiente tão estável e uniforme.
O Cérebro: Sistemas de Controle PID
Um controlador PID (Proporcional-Integral-Derivativo) é o sistema nervoso central do forno. Ele opera em um ciclo de feedback contínuo.
Um termopar dentro da câmara mede a temperatura real e envia esses dados ao controlador PID. O controlador compara essa leitura com o ponto de ajuste definido pelo usuário.
Com base na diferença, ele calcula instantaneamente a quantidade precisa de potência que os elementos de aquecimento precisam, ajustando automaticamente sua saída para corrigir qualquer desvio. Essa resposta rápida mantém a estabilidade térmica com flutuação mínima.
O Músculo: Elementos de Aquecimento Elétricos
Ao contrário dos sistemas baseados em combustão, os elementos de aquecimento elétricos oferecem um controle inerentemente superior. Sua saída de potência pode ser modulada instantaneamente e precisamente pelo controlador PID.
Isso permite rampas de temperatura suaves, períodos de patamar estáveis em uma temperatura definida e resfriamento controlado. A ausência de combustão também garante um ambiente de processamento mais limpo, livre de contaminantes.
A Fundação: Design da Câmara e Isolamento
A precisão é impossível sem estabilidade. O isolamento de alto desempenho é crítico para minimizar a perda de calor para o ambiente circundante.
Ao evitar vazamentos de temperatura, o isolamento cria um ambiente térmico altamente estável. Isso significa que o controlador PID precisa fazer menos e menores correções, resultando em um controle de temperatura mais rigoroso e maior eficiência energética.
Controle Avançado: Perfis e Zonas Programáveis
Fornos modernos permitem que os usuários criem perfis térmicos complexos, programando taxas de rampa específicas, tempos de patamar e sequências de resfriamento. Isso automatiza processos intrincados que exigem mudanças precisas de temperatura ao longo do tempo.
Para um controle ainda maior, alguns fornos apresentam múltiplas zonas de aquecimento. Cada zona tem seus próprios elementos de aquecimento e circuito de controle, permitindo criar um gradiente de temperatura preciso ao longo do comprimento da câmara, um requisito para muitas aplicações avançadas de pesquisa e produção.
Compreendendo as Limitações Práticas
Embora altamente preciso, nenhum sistema é perfeito. Compreender as compensações é fundamental para selecionar e operar o equipamento certo para suas necessidades.
Precisão do Setpoint vs. Uniformidade de Temperatura
A precisão do setpoint refere-se à capacidade do forno de manter a temperatura no ponto específico onde o termopar de controle está localizado. A uniformidade da temperatura, no entanto, descreve o quão consistente essa temperatura é em todo o volume da câmara.
Um forno pode ter excelente precisão de setpoint, mas baixa uniformidade se seu design não promover uma distribuição uniforme de calor. Para processos que envolvem peças grandes ou múltiplas, a uniformidade é frequentemente mais crítica do que apenas a precisão do setpoint.
O Papel da Calibração
Todo o sistema de controle depende dos dados de seu sensor de temperatura (termopar). A precisão do sistema é tão boa quanto a precisão do sensor.
A calibração regular do termopar em relação a um padrão conhecido é essencial para garantir que a temperatura que você define é a temperatura que você está realmente obtendo.
O Custo da Precisão
À medida que recursos como uniformidade aprimorada, controle multi-zona e recursos avançados de programação são adicionados, a complexidade e o custo do forno aumentam. É uma troca direta entre os requisitos de desempenho e o orçamento.
Fazendo a Escolha Certa para o seu Objetivo
Selecionar um forno requer que suas capacidades correspondam às suas necessidades específicas de processamento. Considere as seguintes diretrizes para tomar uma decisão informada.
- Se o seu foco principal é o tratamento térmico básico (por exemplo, recozimento, têmpera): Um forno de zona única com um controlador PID confiável e bom isolamento proporcionará a estabilidade necessária.
- Se o seu foco principal é o processamento de materiais sensíveis (por exemplo, sinterização, crescimento de cristais): Priorize um forno com uniformidade de temperatura documentada e recursos de perfilagem programáveis.
- Se o seu foco principal é pesquisa avançada ou produção complexa: Um forno multi-zona é essencial para criar e controlar gradientes térmicos precisos em sua amostra.
Ao entender como esses sistemas funcionam juntos, você pode selecionar e operar com confiança um forno que oferece o desempenho térmico exato que seu processo exige.
Tabela Resumo:
| Componente | Função no Controle Térmico | Características Principais |
|---|---|---|
| Controlador PID | Atua como um cérebro digital para feedback e correção | Monitoramento contínuo, microajustes, manutenção estável do setpoint |
| Elementos de Aquecimento Elétricos | Proporcionam modulação instantânea e precisa da potência | Operação limpa, rampas suaves, patamares estáveis |
| Isolamento da Câmara | Minimiza a perda de calor para estabilidade | Eficiência energética, correções reduzidas, ambiente uniforme |
| Perfis Programáveis | Automatiza sequências complexas de temperatura | Taxas de rampa personalizadas, tempos de patamar, controle de resfriamento |
| Aquecimento Multi-Zona | Permite gradientes precisos através da câmara | Circuitos de controle individuais, suporte a pesquisa avançada |
