O tubo de vidro de quartzo funciona como a barreira dielétrica primária em um reator coaxial de Descarga de Barreira Dielétrica (DBD). Ele serve como um isolante elétrico que separa fisicamente o eletrodo interno de alta tensão do eletrodo externo aterrado, como uma malha de cobre, ao mesmo tempo que define o volume onde o plasma é gerado.
Em um sistema DBD, o tubo de quartzo é o componente definidor que impede arcos elétricos catastróficos; ele força a energia a se dissipar como microdescargas uniformes, criando um ambiente de plasma não térmico estável adequado para reações químicas complexas.
O Papel da Barreira Dielétrica
Isolamento Elétrico
O propósito fundamental do tubo de quartzo é o isolamento físico. Ele fica entre a fonte de alta tensão dentro do tubo e o eletrodo de aterramento enrolado do lado de fora.
Sem essa barreira, a tensão simplesmente criaria um arco diretamente para o terra, formando um curto-circuito semelhante a um raio.
Prevenção de Ruptura por Arco
O quartzo é selecionado por seu alto desempenho dielétrico. Ele resiste ao fluxo de corrente elétrica mesmo sob alta tensão.
Essa resistência impede a "ruptura por arco", interrompendo a formação de faíscas quentes e térmicas que danificariam os eletrodos e não sustentariam um plasma útil.
Facilitando a Geração de Plasma
Formação de Microdescargas
Em vez de um único arco grande, o tubo de quartzo força a descarga elétrica a se dividir em milhares de pequenos filamentos conhecidos como microdescargas uniformes.
A superfície dielétrica acumula carga, o que momentaneamente sufoca a corrente em um ponto específico, fazendo com que a descarga se mova para um novo local. Essa rápida mudança cria um campo de plasma difuso e uniforme.
Criação de uma Zona de Descarga Estável
O tubo define a zona de descarga. Ao confinar o campo elétrico e o fluxo de gás dentro de uma geometria específica, ele garante que o plasma permaneça estável ao longo do tempo.
Essa estabilidade é essencial para uma operação consistente, prevenindo flutuações que poderiam interromper o processo químico.
Possibilitando Reações Químicas
Um Espaço de Reação Controlado
O tubo de quartzo atua como o vaso para o processo, fornecendo um espaço de reação estável. Ele contém o fluxo de gás (voláteis) à medida que eles passam pela região ativa do plasma.
Como o quartzo é quimicamente inerte, ele não contamina a reação, garantindo que os subprodutos sejam estritamente o resultado da interação plasma-gás.
Interação com Catalisadores
Em muitas configurações de DBD, o reator é usado para catálise. O tubo de quartzo fornece o ambiente necessário para a interação entre voláteis e catalisadores.
Ele permite que o plasma interaja com materiais catalisadores empacotados dentro do tubo, aumentando a eficiência da remoção de poluentes ou da síntese química.
Compreendendo as Compensações
Gerenciamento Térmico
Embora o quartzo tenha excelentes propriedades térmicas, ele atua como um isolante térmico. Isso pode reter calor dentro da zona de descarga, o que pode ser indesejável se a reação química específica exigir baixas temperaturas.
Aquecimento Dielétrico
Idealmente, a barreira dielétrica armazena energia sem consumi-la. No entanto, em frequências ou tensões muito altas, o próprio quartzo pode aquecer devido à perda dielétrica, potencialmente reduzindo a eficiência energética geral do reator.
Fragilidade Mecânica
Apesar de sua importância, o tubo de quartzo permanece um componente frágil. Ele requer manuseio cuidadoso e tolerâncias mecânicas precisas para evitar rachaduras sob o estresse da expansão térmica ou vibração física.
Otimizando o Design do Reator
Para garantir que seu reator DBD opere de forma eficiente, considere como o tubo de quartzo se alinha com seus objetivos específicos:
- Se o seu foco principal é a estabilidade do processo: Garanta que a espessura da parede de quartzo seja perfeitamente uniforme para manter uma força dielétrica consistente em todo o comprimento do reator.
- Se o seu foco principal é a eficiência catalítica: Verifique se a superfície interna do quartzo está limpa e se o diâmetro do tubo permite uma densidade de empacotamento ideal do material catalisador.
O tubo de quartzo não é meramente um recipiente; é um componente elétrico ativo que dita a qualidade e a segurança da sua geração de plasma.
Tabela Resumo:
| Característica | Função Primária | Impacto na Geração de Plasma |
|---|---|---|
| Barreira Dielétrica | Isolamento Elétrico | Previne arcos e curtos-circuitos bloqueando o fluxo direto de corrente. |
| Formação de Microdescargas | Distribuição Uniforme | Divide a descarga em milhares de filamentos para um campo de plasma estável. |
| Inércia Química | Ambiente Controlado | Garante nenhuma contaminação durante a síntese química ou remoção de poluentes. |
| Vaso Estrutural | Definição da Zona de Descarga | Confinha o fluxo de gás e os campos elétricos a um espaço de reação preciso. |
| Resistência Térmica | Gerenciamento de Calor | Mantém a integridade estrutural sob condições de plasma de alta temperatura. |
Otimize Sua Pesquisa de Plasma com Precisão KINTEK
Maximize a estabilidade e a eficiência dos seus sistemas CVD e reatores de plasma com componentes de alta qualidade projetados para rigorosos padrões de laboratório. A KINTEK oferece P&D e fabricação especializada de equipamentos, incluindo fornos Muffle, Tubulares, Rotativos e a Vácuo, todos totalmente personalizáveis para atender às suas necessidades exclusivas de síntese química e processamento de materiais.
Pronto para aprimorar as capacidades do seu laboratório com soluções projetadas com precisão? Entre em contato com nossos especialistas hoje mesmo para discutir seus requisitos de reator personalizado e ver como nossa experiência pode impulsionar seus resultados.

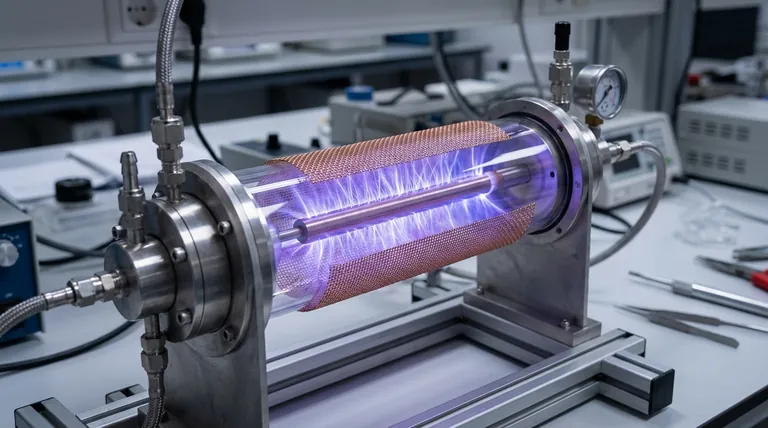

Guia Visual
Referências
- Maryam Khatibi, Paul T. Williams. Pyrolysis/Non-thermal Plasma/Catalysis Processing of Refuse-Derived Fuel for Upgraded Oil and Gas Production. DOI: 10.1007/s12649-024-02866-w
