Em sua essência, a temperatura de um forno de resistência é governada por duas filosofias de controle fundamentais: ajustar continuamente o nível de potência ou ligar e desligar a potência intermitentemente. Embora o hardware específico varie, todo sistema de controle se enquadra em uma dessas duas categorias, cada uma com implicações distintas para precisão, custo e longevidade do equipamento.
A escolha entre os métodos de controle de temperatura não é sobre qual é "melhor", mas qual oferece o equilíbrio certo. Você está trocando a estabilidade máxima da modulação de potência contínua pela simplicidade econômica do controle liga/desliga.
Método 1: Controle de Potência Contínuo (Modulação de Potência)
Esta abordagem funciona como um dimmer para uma lâmpada, ajustando suave e constantemente a quantidade de energia elétrica fornecida aos elementos de aquecimento. O objetivo é igualar perfeitamente a saída de calor à perda de calor do forno, criando um equilíbrio extremamente estável na temperatura desejada.
O Princípio Central: Ajuste Fino da Saída de Calor
Em vez de fornecer potência total ou nenhuma potência, este método fornece um fluxo de energia precisamente medido. Ao variar a voltagem ou a corrente, o controlador garante que os elementos de aquecimento produzam calor suficiente para manter o ponto de ajuste sem excesso ou falta significativos.
Como é Alcançado na Prática
Sistemas mais antigos usavam dispositivos mecânicos como autotransformadores ou reguladores de indução para variar fisicamente a voltagem.
Fornos modernos usam quase exclusivamente controladores de estado sólido, principalmente Retificadores Controlados por Silício (SCRs). Esses dispositivos eletrônicos podem "cortar" a forma de onda da energia CA, fornecendo uma potência média precisamente controlada aos elementos sem partes móveis.
Principal Vantagem: Precisão e Estabilidade Superiores
Como a potência é ajustada suavemente, a curva de temperatura é excepcionalmente plana. Este método é essencial para aplicações que exigem alta precisão, como recozimento de semicondutores ou pesquisa laboratorial, onde flutuações de temperatura de até um grau podem comprometer os resultados. É assim que os fornos alcançam precisões de ±1°C ou até ±0,1°C.
Método 2: Controle de Potência Descontínuo (Chaveamento Liga/Desliga)
Este é o método mais comum e intuitivo de controle de temperatura. Ele funciona exatamente como um termostato em uma casa, ligando os elementos de aquecimento com potência total quando a temperatura cai abaixo do ponto de ajuste e desligando-os completamente quando ela sobe acima dele.
O Princípio Central: Potência Total ou Nenhuma Potência
O sistema não modera o fluxo de energia; ele simplesmente decide se o calor está 100% ligado ou 100% desligado. A temperatura do forno é gerenciada controlando o tempo e a duração desses ciclos de liga/desliga.
Como é Alcançado na Prática
Isso é tipicamente gerenciado por um controlador digital conectado a um relé ou contator que chaveia a energia principal. Embora exista o controle liga/desliga simples, a maioria dos sistemas modernos usa um algoritmo sofisticado chamado controle PID (Proporcional-Integral-Derivativo).
Um controlador PID antecipa as necessidades de aquecimento, minimizando as oscilações de temperatura inerentes a um sistema liga/desliga para uma estabilidade muito maior do que um termostato básico.
O Desafio Inerente: Oscilação de Temperatura
Por sua própria natureza, este método faz com que a temperatura oscile em torno do ponto de ajuste. Um controlador PID bem ajustado pode tornar essas oscilações muito pequenas, mas elas nunca podem ser completamente eliminadas como no controle contínuo.
Compreendendo as Compensações
A escolha de um método de controle requer a compreensão das compensações técnicas e financeiras envolvidas. Sua aplicação dita quais fatores são mais críticos.
Precisão vs. Custo
O controle contínuo (SCR) oferece a maior precisão e estabilidade possíveis. No entanto, o hardware de estado sólido de alta potência é mais complexo e caro do que os relés simples usados em sistemas liga/desliga.
O controle descontínuo (PID) é significativamente mais econômico e mais simples de implementar. Para muitos processos industriais, como endurecimento ou têmpera básica, sua precisão é perfeitamente adequada.
Impacto na Vida Útil do Elemento de Aquecimento
O controle contínuo é mais suave para os elementos de aquecimento. Ao evitar o choque térmico de ciclos repetidos de potência total ligada e potência total desligada, ele pode ajudar a prolongar a vida útil operacional dos elementos.
O Papel Crítico dos Sensores
Nenhum método de controle pode funcionar sem feedback preciso. Um sensor de temperatura de alta precisão, como um termopar ou RTD, é os "olhos" do sistema. A precisão do sistema de controle é, em última instância, limitada pela qualidade e posicionamento de seu sensor.
Fazendo a Escolha Certa para o Seu Objetivo
Seus requisitos de processo são o guia final para selecionar a estratégia de controle apropriada.
- Se seu foco principal é a máxima precisão e estabilidade (por exemplo, processamento de semicondutores, crescimento de cristais em laboratório, pesquisa de materiais avançados): Você precisa de um sistema baseado em controle de potência contínuo, tipicamente usando um SCR.
- Se seu foco principal é o tratamento térmico geral e a economia (por exemplo, têmpera, recozimento de peças não críticas, pré-aquecimento): Um controlador liga/desliga baseado em PID bem ajustado é a escolha prática e econômica.
Em última análise, o controle eficaz da temperatura é sobre combinar a capacidade do forno com as demandas do processo.
Tabela Resumo:
| Método de Controle | Princípio Central | Principal Vantagem | Aplicação Típica |
|---|---|---|---|
| Contínuo (Modulação de Potência) | Ajusta suavemente a potência como um dimmer | Precisão superior (±1°C ou melhor), temperatura estável, mais suave para os elementos | Processamento de semicondutores, pesquisa laboratorial, materiais avançados |
| Descontínuo (Liga/Desliga com PID) | Liga ou desliga totalmente a potência como um termostato | Econômico, hardware mais simples, adequado para muitos processos | Tratamento térmico geral, têmpera, recozimento de peças não críticas |
Com dificuldade para escolher o controle de temperatura certo para o seu processo?
A demanda de sua aplicação por precisão, orçamento e longevidade do equipamento dita a solução ideal. A expertise da KINTEK reside no projeto de fornos de alta temperatura com o sistema de controle preciso que seu trabalho exige.
Nós fornecemos:
- Controladores de Potência SCR Avançados para máxima estabilidade em aplicações de pesquisa e semicondutores.
- Sistemas de Controle PID Liga/Desliga Eficientes para tratamento térmico industrial econômico e confiável.
- Personalização Profunda para adaptar a estratégia de controle, o posicionamento do sensor e o hardware aos seus requisitos experimentais exclusivos.
Aproveitando nossas excepcionais capacidades internas de P&D e fabricação em toda a nossa linha de produtos — incluindo Fornos Mufla, Tubulares, a Vácuo e CVD — garantimos que você obtenha um forno que oferece controle de temperatura exato para resultados repetíveis e bem-sucedidos.
Vamos otimizar seu processo térmico. Entre em contato com nossos especialistas hoje para uma consulta personalizada.

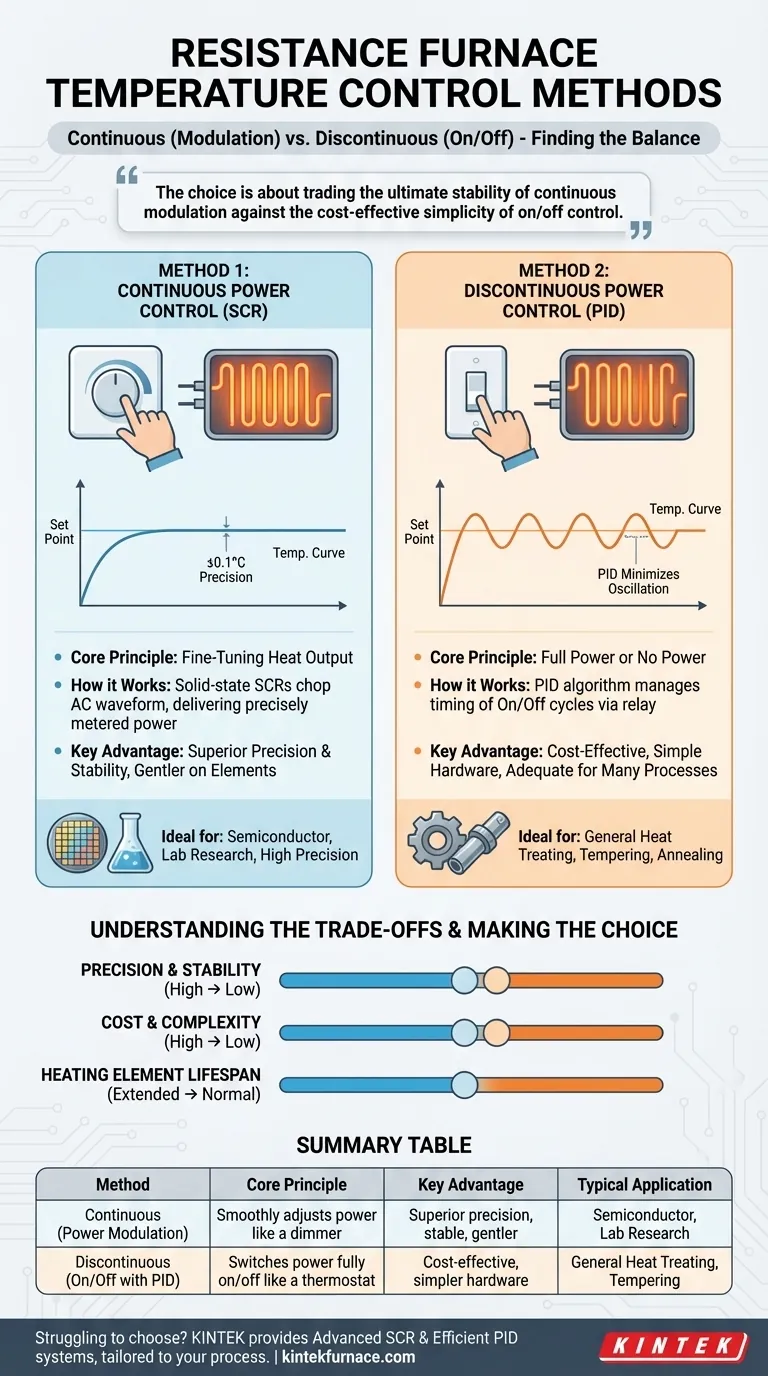

Guia Visual
