Em sua essência, um forno rotativo é construído a partir de alguns componentes primários projetados para trabalhar em conjunto. Estes incluem o cilindro rotativo principal ou carcaça, um revestimento refratário interno protetor, um sistema de suporte de pneus e rolos que permite sua rotação, e um engrenagem de acionamento para fornecer a força rotacional. Todo o conjunto é inclinado em um leve ângulo para guiar o material através do processo de aquecimento.
Um forno rotativo não é meramente um tubo aquecido e rotativo. É um sistema dinâmico onde os componentes estruturais, o mecanismo de suporte e os elementos de aquecimento são todos precisamente projetados para controlar o movimento, o tempo de residência e a temperatura dos materiais que passam por uma transformação física ou química.
O Recipiente Central: Contenção e Proteção
O corpo principal do forno é uma estrutura cilíndrica maciça responsável por conter todo o processo. Seu design equilibra a integridade estrutural com a resistência térmica e química.
A Carcaça do Forno
A carcaça do forno é a espinha dorsal externa de toda a estrutura. É um cilindro oco grande fabricado a partir de chapas de aço carbono soldadas, geralmente com espessura entre 15 e 30 mm.
A carcaça fornece a integridade estrutural fundamental necessária para se estender sobre os rolos de suporte e suportar as imensas tensões mecânicas de rotação e expansão térmica.
O Revestimento Refratário
Dentro da carcaça de aço está o revestimento refratário, uma camada crítica de material resistente ao calor e a produtos químicos. Este revestimento serve a dois propósitos principais.
Primeiro, protege a carcaça de aço das temperaturas internas extremas — que podem exceder 1.300°C (2.372°F) — impedindo que ela se deforme ou falhe. Segundo, minimiza a perda de calor, retendo energia térmica dentro do forno para melhorar a eficiência geral.
O Sistema de Suporte e Acionamento: Habilitando o Movimento
A capacidade de girar suave e consistentemente é fundamental para a operação do forno. Isso é gerenciado por um sistema robusto de suportes e um poderoso mecanismo de acionamento.
Pneus e Rolos de Suporte
Anéis de aço pesados conhecidos como pneus de suporte (ou anéis de rolamento) são fixados à parte externa da carcaça do forno. Esses pneus repousam sobre conjuntos de rolos de suporte.
Este arranjo suporta todo o peso do forno e permite que o cilindro maciço gire com atrito mínimo, garantindo uma operação suave e estável.
O Engrenagem de Acionamento
A força rotacional, ou torque, é entregue pelo engrenagem de acionamento. Geralmente é uma grande engrenagem anelar que circunda e é fixada à carcaça do forno, que é girada por uma engrenagem pinhão menor conectada a um motor.
Forno modernos frequentemente usam acionamentos de velocidade variável para controlar precisamente a velocidade de rotação, que é um parâmetro chave para gerenciar quanto tempo o material permanece dentro do forno.
O Ângulo de Inclinação
Todo o conjunto do forno é montado em um leve ângulo de inclinação para baixo, tipicamente entre 1,5% e 5%.
Essa inclinação não é um recurso passivo; é um elemento de design crítico. Combinado com a rotação do forno, este ângulo dita a velocidade com que os materiais sólidos viajam da extremidade de alimentação para a extremidade de descarga.
O Ambiente de Processamento: Gerenciando Calor e Fluxo de Material
O objetivo final do forno é criar um ambiente controlado para o processamento de materiais. Isso envolve uma fonte de calor, mecanismos de vedação e, às vezes, componentes internos para aumentar a eficiência.
Sistemas de Aquecimento e Fluxo
O calor pode ser aplicado diretamente, onde gases quentes passam pelo forno em contato com o material, ou indiretamente, onde a carcaça é aquecida por fora.
O fluxo desses gases quentes pode ser co-corrente (na mesma direção do material) ou contra-corrente (na direção oposta), uma escolha que impacta significativamente a eficiência térmica.
Vedações e Capô do Forno
Vedações são instaladas em ambas as extremidades de alimentação e descarga do forno. Seu propósito é evitar que ar frio vaze para o sistema e que gases quentes escapem, o que é vital para manter o controle de temperatura e a eficiência térmica.
Um capô do forno na extremidade de descarga geralmente abriga o queimador (em sistemas de ignição direta) e gerencia a transição do produto quente para a próxima etapa de processamento.
Trocadores de Calor Internos
Para melhorar a eficiência térmica, alguns fornos são equipados com trocadores de calor internos. Estes podem ser simples "abas de elevação" que fazem o material cair em cascata através do fluxo de gás quente, ou sistemas de corrente mais complexos.
Esses componentes aumentam o contato entre o material e o meio de aquecimento, garantindo uma transferência de calor mais uniforme e eficiente.
Principais Compromissos de Design
A seleção e configuração desses componentes são impulsionadas pelos requisitos específicos do processo, levando a compromissos críticos de design.
Aquecimento Direto vs. Indireto
O aquecimento direto é mais eficiente termicamente porque a fonte de calor está em contato direto com o material. No entanto, isso pode contaminar produtos sensíveis com subprodutos da combustão.
O aquecimento indireto protege o material da contaminação, mas é menos eficiente e geralmente limitado a aplicações de temperatura mais baixa.
Fluxo Contra-Corrente vs. Co-Corrente
O fluxo contra-corrente, onde o material e o gás quente se movem em direções opostas, é a configuração mais eficiente termicamente. Os gases mais quentes encontram o material mais processado, maximizando a transferência de calor.
O fluxo co-corrente, onde eles se movem na mesma direção, é mais suave para materiais sensíveis ao calor. Ele expõe a alimentação fria e úmida aos gases mais quentes primeiro, fornecendo aquecimento inicial rápido sem superaquecer o produto final.
Tempo de Residência vs. Vazão
O tempo de residência — quanto tempo o material passa no forno — é controlado pelo ângulo de inclinação e pela velocidade de rotação. Um ângulo menor e uma rotação mais lenta aumentam o tempo de residência, permitindo reações mais completas.
No entanto, isso reduz a vazão, ou a quantidade de material processado por hora. O design final deve equilibrar a necessidade de uma reação completa com a demanda econômica por alta produção.
Como os Componentes se Alinham com os Objetivos de Processamento
Sua escolha de configuração de forno depende inteiramente do material que você está processando e de seu objetivo principal.
- Se seu foco principal é a máxima eficiência térmica: Você priorizará um sistema de ignição direta e contra-corrente com um revestimento refratário robusto e trocadores de calor internos para minimizar a perda de energia.
- Se seu foco principal é o processamento de um material sensível ao calor ou delicado: Você provavelmente precisará de um sistema de aquecimento co-corrente ou indireto para evitar choque térmico ou contaminação.
- Se seu foco principal é alcançar uma reação química muito específica: Você precisará de controle preciso sobre o tempo de residência através de um acionamento de velocidade variável e um ângulo de inclinação otimizado.
Compreender como cada componente contribui para o todo permite que você selecione ou projete um forno rotativo que seja perfeitamente adequado à sua tarefa pretendida.
Tabela Resumo:
| Componente | Função Principal |
|---|---|
| Carcaça do Forno | Cilindro estrutural principal que fornece integridade. |
| Revestimento Refratário | Protege a carcaça do calor extremo e minimiza a perda de energia. |
| Pneus e Rolos de Suporte | Suporta o peso do forno e permite rotação suave. |
| Engrenagem de Acionamento | Fornece a força rotacional para o forno. |
| Vedações do Forno | Evitam vazamento de ar e mantêm a eficiência térmica. |
Precisa de uma solução de processamento de alta temperatura adaptada às suas metas específicas de material e vazão?
Apoiada por P&D e fabricação especializada, a KINTEK oferece sistemas de fornos Muffle, Tubo, Rotativo, a Vácuo e CVD, todos personalizáveis para necessidades exclusivas. Nossa equipe pode ajudá-lo a selecionar ou projetar o sistema ideal para maximizar sua eficiência térmica e resultados de processamento.
Entre em contato com nossos especialistas hoje mesmo para discutir sua aplicação!

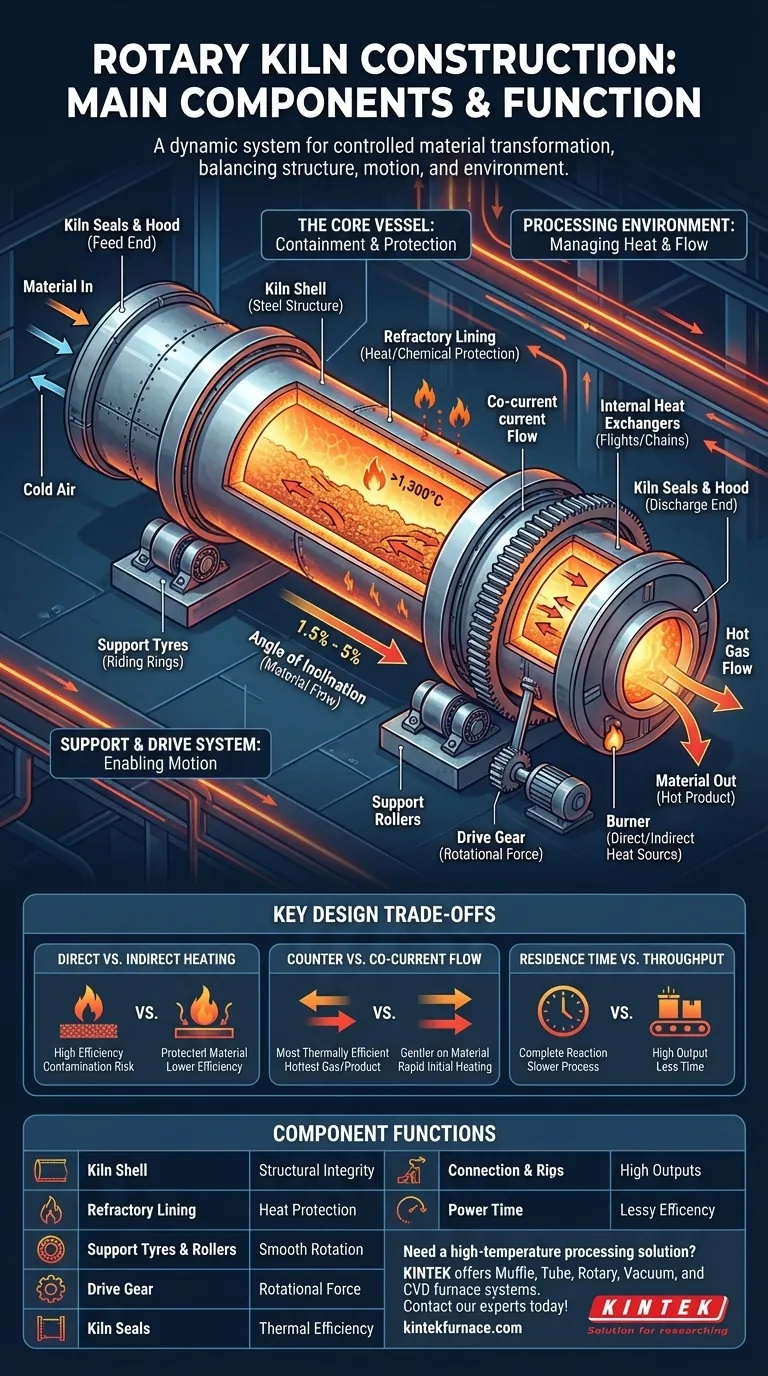

Guia Visual
