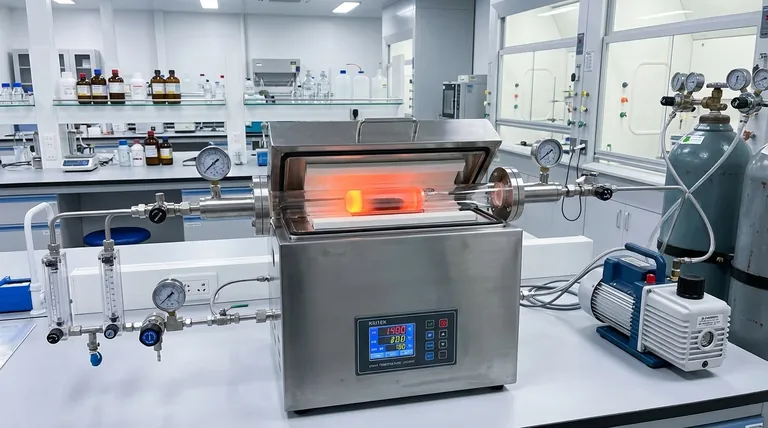

Em resumo, um forno de tubo de quartzo suporta experimentos em atmosfera controlada primeiramente usando um sistema de vácuo para remover o ar ambiente indesejado, particularmente o oxigênio, do tubo de quartzo selado. Após esta evacuação, um gás ou mistura de gases específica, como argônio ou nitrogênio inerte, é introduzida e gerenciada com controladores de fluxo de precisão para criar o ambiente não reativo ou reativo exato necessário para o processo.
O verdadeiro valor de um forno de tubo de quartzo não é apenas sua capacidade de atingir altas temperaturas, mas sua capacidade de isolar completamente uma amostra do ambiente reativo do ar aberto. Este controle sobre a atmosfera é o que possibilita a síntese e o processamento de materiais avançados de alta pureza que seriam impossíveis de criar de outra forma.
O Princípio Central: Isolar o Ambiente da Amostra
Um experimento em atmosfera controlada trata fundamentalmente de remover variáveis. A variável mais comum e disruptiva no processamento de alta temperatura é o ar ao nosso redor, que é rico em oxigênio reativo e umidade.
O Papel do Tubo de Quartzo
O próprio tubo de quartzo é o coração do sistema. Ele atua como uma câmara transparente, quimicamente inerte e resistente a altas temperaturas que contém tanto a amostra quanto sua atmosfera cuidadosamente gerenciada.
Etapa 1: Criando um Vácuo
Antes que uma atmosfera controlada possa ser introduzida, a existente deve ser removida. Uma bomba de vácuo é conectada ao tubo selado para evacuar o ar ambiente. Esta etapa crítica purga o sistema de oxigênio e vapor de água, que de outra forma poderiam causar oxidação ou contaminação indesejada.
Etapa 2: Introduzindo um Gás Controlado
Uma vez que um vácuo suficiente é alcançado, o tubo é reabastecido com um gás específico de um cilindro de gás comprimido. Para muitas aplicações, este é um gás inerte como argônio ou nitrogênio, que previne reações químicas. Para outros processos, um gás reativo pode ser usado para modificar intencionalmente a superfície da amostra, como na cementação ou nitretação.
Componentes Chave para o Controle de Atmosfera
Atingir uma atmosfera estável e precisa depende de vários componentes interconectados trabalhando juntos para selar, purgar e regular o ambiente dentro do tubo.
Flanges e Conexões de Vedação
Selagens herméticas são inegociáveis. Flanges especializados, muitas vezes feitos de aço inoxidável com gaxetas O-ring, são usados para vedar as extremidades do tubo de quartzo. Estes flanges fornecem as portas necessárias para conectar bombas de vácuo e linhas de gás.
Bombas de Vácuo
A função da bomba é evacuar o tubo. O tipo de bomba utilizada — desde uma bomba de palhetas rotativas básica até uma bomba de vácuo molecular de alto vácuo — depende de quão completamente a atmosfera inicial deve ser removida para a sensibilidade do experimento.
Medidores de Fluxo e Controladores de Fluxo de Massa
Simplesmente encher o tubo com gás não é suficiente; seu fluxo deve ser regulado. Medidores de fluxo monitoram a taxa de gás que entra no forno, enquanto os controladores de fluxo de massa (MFCs) mais avançados podem ser programados para manter uma taxa de fluxo precisa e constante ou até mesmo criar misturas de gases complexas, garantindo um ambiente estável e reprodutível.
Compreendendo as Trocas e Limitações
Embora poderosos, esses sistemas exigem planejamento cuidadoso e a compreensão de suas limitações inerentes para garantir uma operação bem-sucedida e segura.
A Importância da Pureza do Gás
A eficácia de uma atmosfera controlada é tão boa quanto o gás que está sendo usado. O uso de uma classe de pureza baixa de argônio, por exemplo, pode introduzir oxigênio ou umidade suficientes para comprometer um experimento projetado para ser livre de oxigênio.
Restrições de Material e Temperatura
O quartzo é um material excelente, mas não é indestrutível. Ele tem uma temperatura máxima de serviço (tipicamente em torno de 1100-1200°C) e pode ser suscetível a choque térmico se aquecido ou resfriado muito rapidamente. Certos materiais altamente reativos também podem corroer ou danificar o tubo com o tempo.
Integridade da Vedação e Vazamentos
Manter uma vedação perfeita é um desafio constante. Mesmo um vazamento microscópico em um flange ou conexão pode permitir que o ar se infiltre de volta no tubo, contaminando a atmosfera controlada e potencialmente arruinando o experimento. A verificação regular de vazamentos é uma parte crítica do processo.
Fazendo a Escolha Certa para o Seu Objetivo
A complexidade necessária do seu sistema de controle de atmosfera é ditada inteiramente pelo seu objetivo experimental.
- Se o seu foco principal for recozimento simples ou prevenção de oxidação: Uma configuração básica com uma bomba de vácuo para purgar o ar, seguida por um baixo fluxo contínuo de gás inerte gerenciado por um medidor de fluxo simples, é frequentemente suficiente.
- Se o seu foco principal for síntese de materiais sensíveis (por exemplo, crescimento de cristais): Um sistema de alto vácuo é necessário, acoplado a gás de alta pureza e um controlador de fluxo de massa de precisão para garantir um ambiente ultralimpo e estável.
- Se o seu foco principal for um processo reativo (por exemplo, deposição química de vapor): Você precisa de um sistema robusto com controladores de fluxo de massa para múltiplos gases reativos, juntamente com um gerenciamento cuidadoso da pressão e dos fluxos de exaustão.
Dominar o controle de atmosfera transforma um forno simples em uma ferramenta de precisão para a inovação de materiais avançados.
Tabela de Resumo:
| Aspecto Chave | Descrição |
|---|---|
| Função Central | Isola amostras do ar ambiente usando controle de vácuo e gás para ambientes precisos. |
| Etapas Principais | 1. Evacuar o ar com bomba de vácuo. 2. Introduzir gases inertes ou reativos através de controladores de fluxo. |
| Componentes Chave | Tubo de quartzo, flanges de vedação, bombas de vácuo, medidores de fluxo, controladores de fluxo de massa (MFCs). |
| Aplicações | Síntese de materiais, recozimento, deposição química de vapor (CVD), prevenção de oxidação. |
| Limitações | Temperatura máxima ~1100-1200°C, suscetibilidade a choque térmico, requer alta pureza de gás e integridade da vedação. |
