Os Fornos Cvd Podem Ser Combinados Com Outras Tecnologias? Se Sim, Como? Desbloqueie A Engenharia Avançada De Materiais

Sim, absolutamente. A Deposição Química a Vapor (CVD) não é uma tecnologia isolada, mas um processo fundamental que pode ser poderosamente combinado com outras técnicas de fabricação. Essa integração permite a criação de materiais compósitos e dispositivos complexos com propriedades que um único método nunca conseguiria alcançar, aprimorando tudo, desde o desempenho do material até a eficiência de fabricação.

O princípio central é a sinergia: ao integrar CVD com tecnologias como Deposição Física a Vapor (PVD), Deposição por Camada Atômica (ALD) ou litografia, você pode superar as limitações inerentes de cada processo individual para projetar materiais e estruturas com características precisamente adaptadas e superiores.

Por que integrar tecnologias com CVD?

A motivação para combinar métodos de fabricação surge da necessidade de resolver problemas que uma única técnica não consegue. A integração vai além da simples deposição para a verdadeira engenharia de materiais.

Superando as limitações autônomas

A CVD é conhecida por produzir filmes altamente conformes e puros. No entanto, muitas vezes requer altas temperaturas, que podem danificar substratos sensíveis.

Outros métodos, como PVD, podem operar em temperaturas mais baixas, mas lutam para revestir formas tridimensionais complexas de forma uniforme. A combinação deles permite que você aproveite os melhores atributos de cada um.

Alcançando propriedades sinérgicas dos materiais

Um único material raramente possui todas as propriedades desejadas. Você pode precisar de uma superfície que seja extremamente dura e altamente resistente à corrosão, ou de um filme que seja condutor e opticamente transparente.

Ao depositar camadas sucessivas usando diferentes técnicas (CVD para uma camada, PVD para outra), você pode construir uma pilha composta que incorpora a combinação desejada de propriedades físicas, químicas e elétricas.

Possibilitando a fabricação de dispositivos complexos

Microeletrônicos modernos, sensores e nanodispositivos não são filmes simples; são estruturas intrincadas, padronizadas e multicamadas.

A fabricação desses dispositivos requer uma sequência de etapas. A CVD é frequentemente usada para depositar uma camada funcional uniforme, que é então padronizada usando uma técnica como a litografia por nanoimpressão para criar a arquitetura final do dispositivo.

Principais exemplos e aplicações de integração

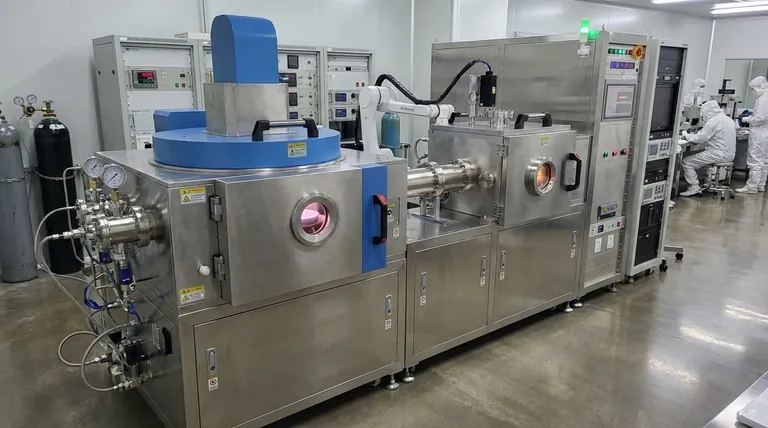

Os sistemas híbridos são projetados para realizar múltiplas etapas de processo, muitas vezes dentro do mesmo ambiente de vácuo, para criar interfaces de maior qualidade e melhorar o rendimento.

CVD + PVD (Deposição Física a Vapor)

Esta é uma combinação clássica para revestimentos avançados. O PVD, que inclui métodos como a pulverização catódica, se destaca na criação de camadas muito densas, duras e resistentes ao desgaste.

Ao adicionar uma camada CVD conformada, você pode garantir cobertura completa e proteção contra corrosão, mesmo em peças complexas. Essa abordagem híbrida é comum para ferramentas, componentes aeroespaciais e implantes biomédicos, onde a dureza e o encapsulamento perfeito são críticos.

CVD + ALD (Deposição por Camada Atômica)

Esta integração visa a precisão máxima. O ALD constrói filmes uma camada atômica por vez, oferecendo controle inigualável sobre a espessura e a conformidade. No entanto, é um processo extremamente lento.

Uma estratégia comum é usar ALD para depositar uma "semente" ou camada de interface ultrafina e perfeita, e então mudar para o processo CVD muito mais rápido para depositar o grosso do filme. Isso lhe dá precisão em nível atômico onde é mais importante (na interface) sem sacrificar o tempo de fabricação.

CVD + Litografia

Esta combinação é a base da fabricação de semicondutores e nanodispositivos. O processo geralmente envolve o uso de CVD para depositar um filme fino e uniforme (por exemplo, dióxido de silício, nitreto de silício) em toda uma bolacha.

Em seguida, uma técnica de padronização, como a fotolitografia ou a litografia por nanoimpressão, é usada para definir um circuito ou padrão de dispositivo específico. Isso é seguido por uma etapa de gravação para remover o material indesejado, deixando para trás a estrutura desejada.

Compreendendo os trade-offs e desafios

Embora poderosa, a integração de tecnologias não é isenta de dificuldades. Uma compreensão clara dos desafios é crucial para uma implementação bem-sucedida.

Compatibilidade do processo

Cada técnica opera sob diferentes condições. Um processo CVD pode usar gases precursores que podem envenenar um alvo de pulverização catódica PVD, ou exigir temperaturas que são incompatíveis com o hardware do outro sistema.

Garantir que os ambientes de vácuo, temperatura e químicos dos processos combinados sejam compatíveis é um grande desafio de engenharia.

Complexidade e custo do sistema

Um sistema híbrido é inerentemente mais complexo do que uma ferramenta autônoma. Ele requer software de controle sofisticado, hardware mais intrincado e várias fontes de energia e linhas de entrega de gás.

Essa complexidade aumentada leva a um maior investimento de capital inicial e pode aumentar os requisitos de manutenção.

Controle de interface

O limite entre as camadas depositadas por dois métodos diferentes é uma região crítica. Qualquer contaminação ou incompatibilidade na estrutura cristalina nesta interface pode comprometer a adesão e o desempenho de toda a pilha de filmes.

Alcançar uma interface limpa, abrupta e estruturalmente sólida requer controle preciso sobre a transição de um processo para o próximo, muitas vezes mantendo o substrato em um ambiente de vácuo compartilhado.

Fazendo a escolha certa para o seu objetivo

A decisão de buscar um processo híbrido depende inteiramente do seu objetivo final.

Se o seu foco principal é o desempenho mecânico aprimorado: Um sistema CVD + PVD é ideal para criar revestimentos que são simultaneamente duros, densos e perfeitamente conformes.
Se o seu foco principal é a precisão em nível atômico: Uma integração CVD + ALD permite que você construa filmes com interfaces perfeitas e controle em escala nanométrica sem sacrificar a velocidade geral de deposição.
Se o seu foco principal é a fabricação de dispositivos complexos: A combinação de CVD para deposição de filmes com litografia para padronização é o fluxo de trabalho fundamental para a criação de microeletrônicos e nanoestruturas.

Em última análise, a integração de CVD com outras tecnologias o transforma de uma simples ferramenta de deposição em um componente chave de um ecossistema de fabricação avançado.

Os fornos CVD podem ser combinados com outras tecnologias? Se sim, como? Desbloqueie a Engenharia Avançada de Materiais

Tabela Resumo:

Tipo de Integração	Principais Benefícios	Aplicações Comuns
CVD + PVD	Combina cobertura conforme com camadas densas e duras	Ferramentas, componentes aeroespaciais, implantes biomédicos
CVD + ALD	Alcança precisão em nível atômico com deposição mais rápida	Filmes de alta precisão, engenharia de interface
CVD + Litografia	Permite a padronização complexa para fabricação de dispositivos	Semicondutores, sensores, nanodispositivos
