Em sua essência, a uniformidade térmica em um forno de tubo de queda é o fator mais importante para alcançar resultados confiáveis e reprodutíveis. Garante que cada partícula de um material que passa pelo forno experimente o mesmo perfil de temperatura exato, o que é a base para qualquer experimento científico válido ou processo industrial consistente. Sem isso, você está introduzindo uma variável crítica e incontrolável que invalida seus resultados.
O objetivo de um forno de tubo de queda é submeter um material a um evento térmico preciso e repetível. A má uniformidade térmica significa que este evento é inconsistente, tornando seus resultados de pesquisa não confiáveis e sua produção imprevisível.
A Consequência da Não Uniformidade
Um forno de tubo de queda usa a gravidade para passar o material por um tubo vertical de alta temperatura. Todo o propósito é controlar o histórico térmico do material. A não uniformidade mina diretamente esse controle.
Propriedades Inconsistentes do Material
Se a temperatura variar através do diâmetro do tubo, um lado de uma partícula em queda será mais quente que o outro. Isso pode levar a reações químicas incompletas, transformações de fase inconsistentes ou defeitos estruturais no material final.
Falta de Reprodutibilidade Experimental
Em um ambiente de pesquisa, a capacidade de reproduzir um experimento é fundamental. Se a zona térmica tiver pontos quentes ou frios que flutuam entre as execuções, você não poderá comparar os dados de forma confiável. A uniformidade térmica elimina a temperatura como uma variável incontrolável, garantindo que seus resultados se devam aos fatores que você está estudando intencionalmente.
Baixo Rendimento Industrial
Para aplicações industriais, como síntese de pós ou tratamento térmico, a uniformidade está diretamente ligada à qualidade do produto e ao rendimento. O aquecimento inconsistente leva a uma distribuição mais ampla das características das partículas, o que significa que mais do lote fica fora das especificações, aumentando o desperdício e os custos.
Como um Forno de Tubo de Queda é Projetado para Uniformidade
Alcançar uma zona quente estável e uniforme é um objetivo de projeto primário. Isso é alcançado através da integração cuidadosa de vários componentes e princípios chave.
A Câmara de Aquecimento Cilíndrica
O projeto fundamental de um tubo cilíndrico oferece uma vantagem natural. Os elementos de aquecimento dispostos simetricamente ao redor do tubo irradiam calor para dentro de maneira uniforme, criando um campo térmico mais uniforme em comparação com uma câmara retangular.
Controle de Aquecimento Multi-Zona
Este é o recurso mais crítico para precisão. Os elementos de aquecimento do forno (muitas vezes feitos de carbeto de silício ou varetas de molibdênio de silício) são divididos em múltiplas seções ao longo do comprimento do tubo. Cada zona tem seu próprio termopar e controlador de energia independente.
Isso permite que o sistema compense ativamente a perda de calor nas extremidades do tubo, criando uma "zona quente uniforme" significativamente mais longa e plana no centro onde o processo ocorre.
Isolamento de Alta Qualidade e Materiais do Tubo
Uma espessa camada de isolamento cerâmico ou refratário minimiza a perda de calor para o ambiente. Essa estabilidade é crucial para impedir que flutuações de temperatura externas perturbem o equilíbrio térmico dentro do forno.
Além disso, o tubo de processo em si, geralmente feito de quartzo de alta pureza ou corindo (alumina), é escolhido por sua capacidade de suportar temperaturas extremas sem contaminar a amostra ou reagir com a atmosfera do processo.
Compreendendo as Limitações Práticas
A uniformidade térmica perfeita é um ideal. Na prática, existem restrições físicas e compensações a serem consideradas ao operar um forno de tubo de queda.
O "Efeito de Extremidade"
O calor inevitavelmente escapa pelas aberturas superior e inferior do tubo do forno. Por causa disso, a temperatura nas extremidades da seção aquecida sempre será mais baixa do que no centro. A "zona quente uniforme" refere-se à porção central do forno onde a temperatura é estável e atende às especificações (por exemplo, ±1°C).
Impacto do Fluxo de Gás
Muitos processos requerem uma atmosfera controlada, envolvendo um fluxo contínuo de gás inerte ou reativo. Uma alta taxa de fluxo de gás pode introduzir turbulência e criar um efeito de resfriamento, potencialmente interrompendo a uniformidade térmica. Isso deve ser equilibrado com as necessidades do processo.
Carregamento e Tamanho da Amostra
A introdução de uma massa significativa de material, especialmente se entrar à temperatura ambiente, pode atuar como um dissipador de calor e causar uma queda local temporária na temperatura. O sistema de controle e a massa térmica do forno devem ser suficientes para se recuperar rapidamente dessa carga térmica.
Otimizando para Sua Aplicação
Sua abordagem à uniformidade térmica depende do seu objetivo final.
- Se seu foco principal for pesquisa fundamental: Priorize um forno com pelo menos três zonas de aquecimento independentes e solicite dados de perfil térmico do fabricante para verificar o comprimento e a qualidade da zona quente uniforme.
- Se seu foco principal for desenvolvimento de processo: Garanta que a zona quente uniforme especificada do forno seja longa o suficiente para fornecer o tempo de residência necessário para seu material enquanto ele cai em sua velocidade terminal.
- Se seu foco principal for produção industrial: Enfatize a estabilidade a longo prazo dos elementos de aquecimento, a qualidade do isolamento e a confiabilidade dos controladores de temperatura para manter a saída consistente ao longo de milhares de horas.
Em última análise, dominar a uniformidade térmica é equivalente a dominar o resultado do seu processo de alta temperatura.
Tabela de Resumo:
| Aspecto | Importância | Impacto da Má Uniformidade |
|---|---|---|
| Propriedades do Material | Assegura reações químicas e transformações de fase consistentes | Leva a reações incompletas e defeitos estruturais |
| Reprodutibilidade Experimental | Elimina a temperatura como uma variável incontrolável | Resulta em dados não confiáveis e experimentos não repetíveis |
| Rendimento Industrial | Mantém a qualidade do produto e reduz o desperdício | Aumenta o material fora de especificação e eleva os custos |
| Recursos de Design | Inclui aquecimento multi-zona e câmara cilíndrica | Causa pontos quentes/frios e perfis térmicos inconsistentes |
Atualize seus processos de alta temperatura com as soluções de precisão da KINTEK! Aproveitando P&D excepcional e fabricação interna, fornecemos fornos de tubo de queda avançados e outros sistemas de alta temperatura adaptados às suas necessidades exclusivas. Nossa linha de produtos inclui Fornos de Mufla, Tubo, Rotativos, Fornos a Vácuo e com Atmosfera, e Sistemas CVD/PECVD, todos com profundas capacidades de personalização para garantir uniformidade térmica e confiabilidade ideais. Se você está em pesquisa, desenvolvimento de processos ou produção industrial, a KINTEK ajuda você a alcançar resultados consistentes e reprodutíveis. Contate-nos hoje para discutir como podemos aprimorar a eficiência do seu laboratório e a qualidade da produção!

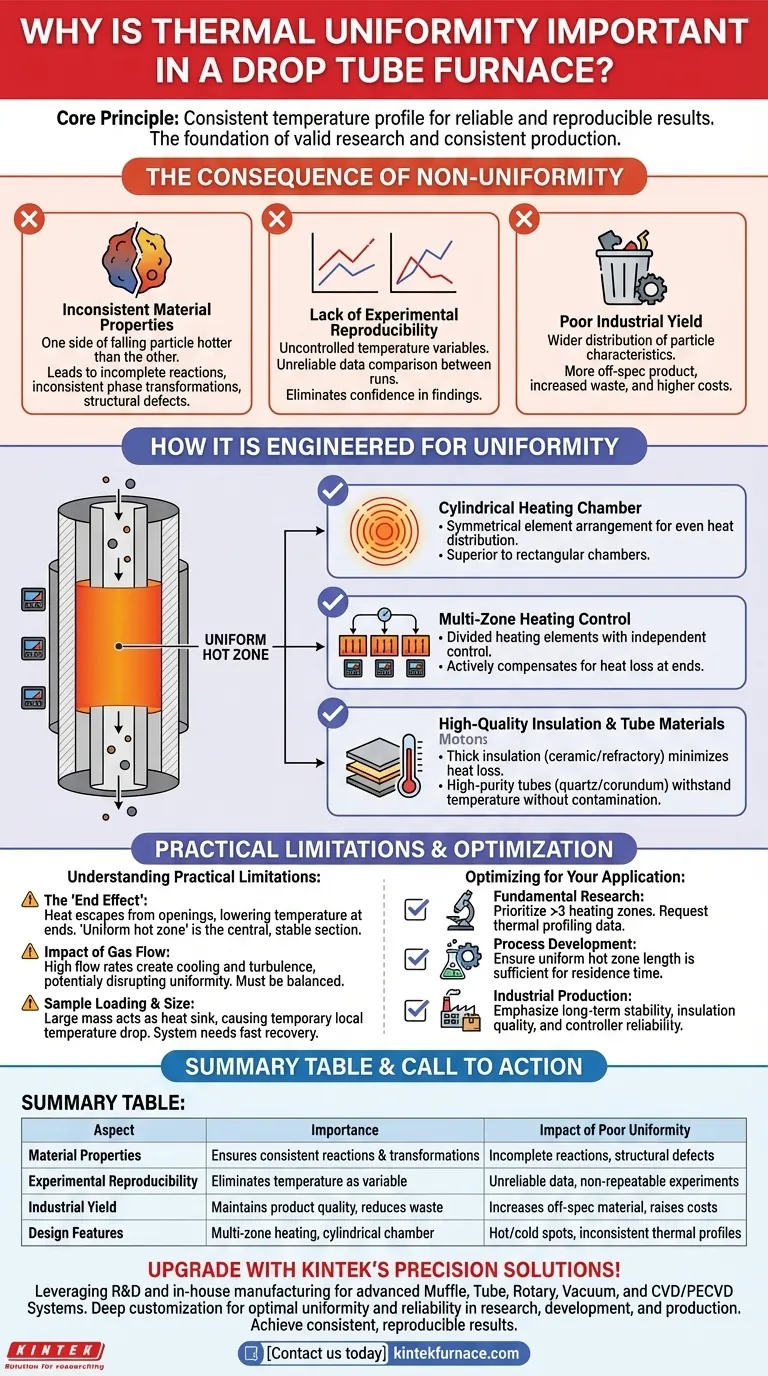

Guia Visual
