Em termos simples, o comprimento uniforme de um forno tubular é a região central dentro do tubo do forno onde a temperatura é mais estável e consistente. Esta zona, muitas vezes especificada com uma tolerância como ±5°C, é a área de trabalho utilizável para processos sensíveis à temperatura. O seu comprimento não é fixo, mas é uma característica crítica de desempenho determinada pelo design do forno, incluindo as suas zonas de aquecimento, isolamento e o comprimento do tubo de trabalho.
O conceito de "comprimento uniforme" é central para entender o valor de um forno tubular. Não é meramente uma dimensão física, mas uma medida da sua precisão de aquecimento, determinada diretamente pela eficácia com que o design contraria a perda de calor natural nas extremidades do tubo.
Por Que o Comprimento Uniforme é a Métrica Crítica
O principal objetivo de um forno tubular é fornecer um ambiente térmico extremamente controlado e estável. A qualidade dos seus resultados, seja num laboratório de pesquisa ou numa linha de produção industrial, depende diretamente desta estabilidade.
O Objetivo: Repetibilidade e Precisão do Processo
Muitos processos avançados de materiais, como o crescimento de cristais, recozimento e deposição química de vapor, são altamente sensíveis a gradientes de temperatura.
Mesmo um pequeno desvio da temperatura definida pode alterar as propriedades do material, arruinar uma amostra ou tornar impossível replicar os resultados experimentais. O comprimento uniforme define a "zona segura" onde você pode ter confiança de que sua amostra está a experienciar a temperatura pretendida.
O Problema: Perda de Calor Inevitável
O calor escapa naturalmente de qualquer extremidade aberta do tubo do forno. Esta realidade física significa que a temperatura cairá inevitavelmente à medida que você se afasta do centro do forno em direção às suas extremidades.
Todo o desafio de engenharia de um forno tubular de alto desempenho é minimizar este efeito e maximizar o comprimento da zona central estável.
Fatores Chave que Controlam o Comprimento Uniforme
Atingir uma zona uniforme longa e estável é uma questão de gestão térmica inteligente. Vários fatores de design trabalham em conjunto para conseguir isso.
Zonas de Aquecimento: Zona Única vs. Múltiplas Zonas
Este é o fator mais significativo. Um forno de zona única tem um conjunto de elementos de aquecimento e um controlador. É mais simples, mas sempre terá uma queda de temperatura acentuada nas extremidades.
Um forno de múltiplas zonas (tipicamente três zonas) possui elementos de aquecimento e controladores separados para o centro e as duas zonas das extremidades. Ao definir as zonas das extremidades para uma temperatura ligeiramente superior, elas podem compensar ativamente a perda de calor, estendendo dramaticamente o comprimento da zona central uniforme.
Isolamento e Tampões Isolantes
O isolamento de alta qualidade dentro do corpo do forno minimiza a perda de calor para o ambiente circundante.
Mais importante ainda, tampões isolantes feitos de fibra cerâmica podem ser inseridos nas extremidades do tubo de trabalho. Estes atuam como barreiras térmicas diretas, retendo fisicamente o calor e melhorando significativamente a uniformidade da temperatura.
Dimensões e Material do Tubo de Trabalho
Um tubo de trabalho mais longo que se estende bem para além do comprimento aquecido do forno fornece um amortecedor natural, o que pode ajudar a estabilizar o perfil de temperatura.
O material do tubo, como quartzo ou alumina, também possui diferentes propriedades de condutividade térmica que podem influenciar sutilmente a distribuição do calor.
Sistema de Controle de Temperatura
Fornos modernos usam um controlador PID (Proporcional-Integral-Derivativo). A qualidade e o ajuste deste sistema determinam quão rápida e precisamente ele pode manter a temperatura definida, contribuindo para a estabilidade dentro da zona uniforme.
Compreendendo as Compensações (Trade-offs)
Escolher ou configurar um forno envolve equilibrar as necessidades de desempenho com restrições práticas.
Desempenho vs. Custo
Um forno de múltiplas zonas oferece uma uniformidade de temperatura muito superior ao longo de um comprimento maior, mas é mais complexo, com controladores e eletrónica de potência adicionais, tornando-o significativamente mais caro do que um modelo de zona única.
Espaço Utilizável vs. Pegada do Forno
Atingir uma zona uniforme longa geralmente requer um comprimento aquecido fisicamente maior e um tubo de trabalho mais longo. Isso aumenta a pegada geral do equipamento no laboratório.
Além disso, usar tampões isolantes melhora a uniformidade, mas reduz o comprimento fisicamente acessível dentro do tubo para carregar e descarregar amostras.
Como Aplicar Isto ao Seu Processo
Sua aplicação específica dita o nível de uniformidade de que você precisa.
- Se o seu foco principal for a precisão máxima para amostras grandes ou processos sensíveis: Um forno de múltiplas zonas é a escolha correta e necessária.
- Se o seu foco principal for o aquecimento de propósito geral de amostras pequenas: Um forno de zona única bem projetado é frequentemente uma solução de custo-benefício e perfeitamente adequada.
- Se o seu foco principal for otimizar um forno de zona única existente: Investir em tampões isolantes de alta qualidade é a ação mais eficaz que você pode tomar para melhorar seu comprimento uniforme.
Em última análise, entender esses fatores permite que você selecione o equipamento certo e o opere para alcançar os resultados mais confiáveis e repetíveis.
Tabela Resumo:
| Fator | Impacto no Comprimento Uniforme |
|---|---|
| Zonas de Aquecimento (Zona Única vs. Múltiplas Zonas) | Múltiplas zonas estendem o comprimento uniforme ao compensar a perda de calor nas extremidades |
| Isolamento e Tampões Isolantes | Melhora a uniformidade ao reduzir a perda de calor, mas pode reduzir o comprimento acessível do tubo |
| Dimensões e Material do Tubo de Trabalho | Tubos mais longos e materiais como quartzo/alumina podem estabilizar a temperatura |
| Sistema de Controle de Temperatura | Controladores PID melhoram a estabilidade dentro da zona uniforme |
Otimize os processos térmicos do seu laboratório com as soluções avançadas de fornos de alta temperatura da KINTEK! Aproveitando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios equipamentos confiáveis como Fornos Tubulares, Fornos Muffle, Fornos Rotativos, Fornos a Vácuo e com Atmosfera, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante um alinhamento preciso com suas necessidades experimentais exclusivas, aumentando a repetibilidade e a precisão. Entre em contato conosco hoje para discutir como podemos apoiar suas necessidades específicas e impulsionar sua pesquisa!

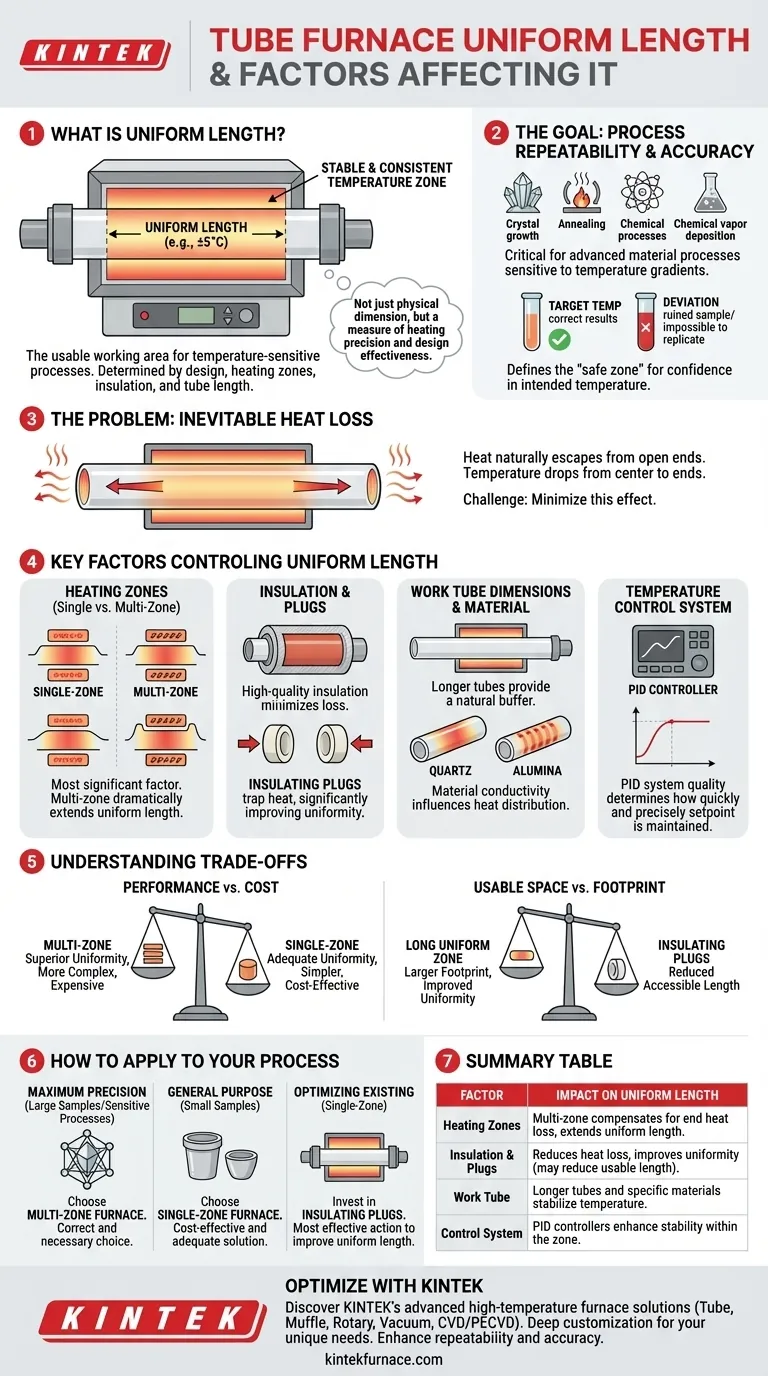

Guia Visual
