Em sua essência, um forno tubular de 70mm opera convertendo energia elétrica em energia térmica. Os elementos de aquecimento que circundam um tubo central irradiam calor, que é absorvido pelo tubo e pelo material da amostra colocado no interior, enquanto uma espessa camada de isolamento minimiza a perda de calor e garante a uniformidade da temperatura em toda a zona de processamento.
Um forno tubular é mais do que apenas um forno de alta temperatura; é um microambiente precisamente controlado. Seu verdadeiro valor operacional reside na sua capacidade de combinar calor intenso e uniforme com uma atmosfera altamente específica e controlada dentro do tubo selado, possibilitando o processamento avançado de materiais.
Desvendando o Sistema: Componentes Principais e Seus Papéis
Para entender como o forno atinge esse controle, devemos examinar seus componentes centrais. Cada parte desempenha uma função distinta e crítica no sistema geral.
A Câmara de Aquecimento e os Elementos
O motor do forno é a câmara de aquecimento. É aqui que a energia elétrica passa por elementos de aquecimento de alta resistência (muitas vezes feitos de materiais como carbeto de silício ou dissiliceto de molibdênio).
À medida que a eletricidade flui, esses elementos ficam incandescentes, liberando energia principalmente como calor radiante. Este design garante um aquecimento eficiente e sem contato do tubo central.
O Tubo de Processamento
A característica definidora é o tubo de 70mm de diâmetro, tipicamente feito de quartzo ou alumina de alta pureza (corindo). Este tubo atua como o vaso de reação, isolando o material da amostra dos elementos de aquecimento e do ar externo.
A escolha do material do tubo é crítica. O quartzo é adequado para muitas aplicações de até cerca de 1200°C, enquanto a alumina é necessária para temperaturas mais altas, atingindo 1600°C ou mais.
A Camada de Isolamento
Envolvendo a câmara de aquecimento, há um escudo de isolamento multicamadas. Este componente é crucial por duas razões: ele impede que o calor escape para o ambiente do laboratório, melhorando a eficiência energética, e reflete o calor de volta para o tubo, promovendo a uniformidade da temperatura.
Uma zona quente estável e uniforme é essencial para resultados experimentais consistentes e repetíveis.
O Controlador de Temperatura
O cérebro da operação é o controlador de temperatura. Esta unidade baseada em microprocessador usa um termopar para medir constantemente a temperatura dentro da câmara.
Em seguida, ele modula a energia enviada aos elementos de aquecimento para seguir com precisão um perfil de temperatura definido pelo usuário, permitindo taxas de aquecimento controladas, tempos de permanência específicos e resfriamento regulado.
O Poder de uma Atmosfera Controlada
A capacidade de manipular o ambiente dentro do tubo é o que eleva o forno de um simples aquecedor a uma sofisticada ferramenta de pesquisa.
Por Que a Atmosfera é Importante
Muitos processos de alta temperatura, como recozimento de semicondutores ou síntese de nanomateriais, são altamente sensíveis ao oxigênio. Uma atmosfera de ar normal causaria oxidação indesejada, arruinando a amostra.
Em outros casos, um gás reativo específico é necessário para participar de uma reação química. Portanto, uma atmosfera controlada é inegociável para aplicações avançadas.
Alcançando Ambientes de Vácuo e Inertes
Para controlar a atmosfera, as extremidades do tubo são seladas com flanges de aço inoxidável. Esses acessórios criam uma vedação hermética e incluem portas para várias funções.
Uma bomba de vácuo pode ser conectada para evacuar todo o ar do tubo. Depois, um gás inerte como argônio ou nitrogênio pode ser introduzido para criar um ambiente protetor e não reativo para a amostra durante o aquecimento.
Entendendo as Compensações
Embora potente, o forno tubular de 70mm tem limitações inerentes que devem ser consideradas.
Uniformidade de Temperatura vs. Comprimento do Tubo
A "zona quente", ou a área de máxima uniformidade de temperatura, nunca é todo o comprimento do forno. Geralmente é uma região menor no centro. Entender o comprimento da zona quente do seu forno específico é fundamental para posicionar as amostras corretamente.
Tamanho da Amostra e Vazão
O diâmetro interno de 70mm limita inerentemente o tamanho e o volume do material que pode ser processado de uma só vez. Isso torna o forno ideal para pesquisa, desenvolvimento e produção em pequenos lotes, mas não para vazão industrial em larga escala.
Taxas de Aquecimento e Resfriamento
Os fornos tubulares geralmente podem atingir altas taxas de aquecimento. No entanto, devido à massa térmica significativa e ao isolamento, as taxas de resfriamento natural podem ser lentas. Se for necessário resfriamento rápido (têmpera), modificações ou procedimentos especializados são necessários.
Combinando o Forno com Sua Aplicação
Escolher e usar um forno tubular de forma eficaz depende inteiramente do seu objetivo final.
- Se o seu foco principal for síntese de materiais ou recozimento: Priorize um sistema com excelente uniformidade de temperatura e um sistema robusto de gerenciamento de gás para criar atmosferas inertes ou de vácuo puras.
- Se o seu foco principal for pesquisa de catalisadores: Garanta que o forno tenha um sistema de controle de fluxo de massa preciso para introduzir e regular gases reativos específicos em taxas controladas.
- Se o seu foco principal for análise de estabilidade térmica (TGA): A precisão do controlador de temperatura e sua capacidade de executar rampas de temperatura complexas e multifásicas é o recurso mais crítico.
Em última análise, o forno tubular de 70mm é uma ferramenta versátil e indispensável para quem precisa submeter materiais a condições térmicas e atmosféricas precisas.
Tabela Resumo:
| Componente | Função |
|---|---|
| Elementos de Aquecimento | Convertem energia elétrica em calor radiante para aquecimento sem contato |
| Tubo de Processamento | Isola a amostra, feito de quartzo ou alumina para uso em alta temperatura |
| Camada de Isolamento | Minimiza a perda de calor e garante a uniformidade da temperatura |
| Controlador de Temperatura | Regula precisamente a temperatura via termopar e modulação de energia |
| Controle de Atmosfera | Permite ambientes de vácuo ou gás inerte/reativo para processos livres de oxidação |
Aprimore as capacidades do seu laboratório com os fornos de alta temperatura avançados da KINTEK! Alavancando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios soluções personalizadas como Fornos Tubulares, Fornos Mufla, Fornos Rotativos, Fornos a Vácuo e com Atmosfera, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante que atendemos com precisão às suas necessidades experimentais exclusivas para síntese de materiais, recozimento ou pesquisa de catalisadores. Entre em contato conosco hoje para discutir como nossos fornos podem aumentar sua precisão e eficiência!

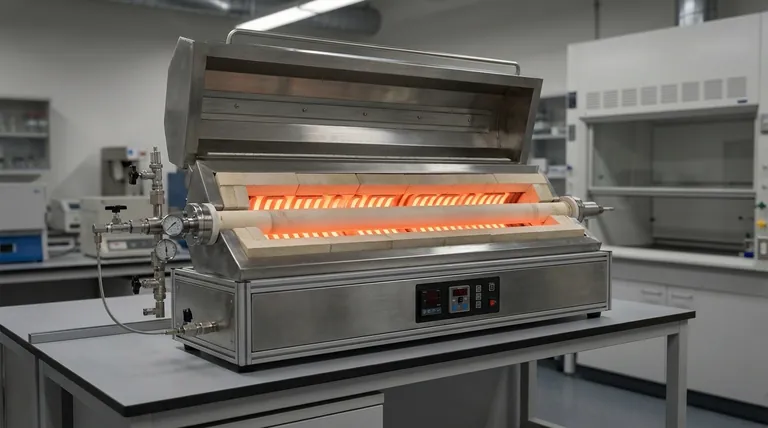

Guia Visual
