Para maximizar a eficiência térmica de um forno de tubo bipartido, os recursos mais críticos são a inclusão de vestíbulos isolantes nas extremidades da câmara de aquecimento e o uso de isolamento multicamadas e graduado. Esses elementos trabalham em conjunto para minimizar a perda de calor, que é o desafio fundamental em qualquer sistema de alta temperatura.
A verdadeira eficiência térmica não é alcançada por um único componente, mas por uma filosofia de design holística focada em três princípios centrais: conter o calor com isolamento superior, evitar sua fuga nas aberturas e aplicá-lo com precisão por meio de controles avançados.
A Fundação da Eficiência: Contendo o Calor
O objetivo principal da eficiência térmica é manter o calor gerado concentrado na amostra e evitar que ele escape para o ambiente circundante. Isso é alcançado principalmente por meio do isolamento do corpo do forno.
Camadas de Isolamento Graduado
Uma única camada de isolamento é boa, mas camadas graduadas são superiores. Esse design usa múltiplos tipos diferentes de materiais isolantes dispostos em camadas, semelhante a se vestir para o clima frio.
Cada camada é otimizada para uma faixa de temperatura específica. A camada mais interna é um material refratário de alta temperatura, como fibra cerâmica, enquanto as camadas externas são isolantes de temperatura mais baixa e menos caros. Essa abordagem minimiza a transferência de calor pelas paredes do forno de forma muito mais eficaz do que uma única camada espessa de um material.
Construção de Casco Duplo
Relacionado ao isolamento graduado está o conceito de construção de casco duplo. Esse design cria um espaço de ar entre as carcaças interna e externa do forno.
Esse espaço interrompe a transferência térmica e, quando combinado com ventiladores, ajuda a manter a superfície externa fria ao toque. Isso não só melhora a segurança, mas também é um indicador direto da redução da perda de calor e maior eficiência.
Controle de Precisão: Prevenindo o Desperdício de Energia
Gerar calor é apenas metade da batalha; aplicá-lo sem desperdício é igualmente importante. Sistemas de controle ineficientes desperdiçam energia excedendo os pontos de ajuste de temperatura e falhando em se adaptar às condições em mudança.
Controles Programáveis e Laços de Feedback
Fornos modernos usam controladores totalmente programáveis que fazem mais do que apenas ligar e desligar o aquecimento. Eles usam algoritmos sofisticados (como laços PID) para antecipar as necessidades de aquecimento, aumentar a temperatura suavemente e manter um ponto de ajuste com alta precisão.
Essa precisão é possibilitada por um termopar, que atua como um sensor de feedback. Ele mede constantemente a temperatura real, permitindo que o controlador faça microajustes e evite a deriva térmica comum em elementos simples de fio resistivo. Isso garante que o forno consuma apenas a energia exata necessária.
Configurações Multizona
Para processos que exigem um gradiente de temperatura específico, um forno multizona é mais eficiente do que um modelo de zona única.
Em vez de aquecer um tubo longo para uma temperatura uniforme, um forno multizona usa elementos de aquecimento e controladores independentes para diferentes seções. Isso permite aplicar calor apenas onde é necessário, reduzindo drasticamente a energia total consumida para perfis térmicos complexos.
Compreendendo as Compensações e Conceitos Errôneos Comuns
A escolha dos recursos certos exige entender que alguns são projetados para necessidades de processo, e não necessariamente para eficiência térmica. Confundi-los pode levar a uma configuração subótima.
Vestíbulos Isolantes vs. Tampas Finais Refrigeradas a Água
Esta é uma distinção crítica. Vestíbulos isolantes são plugs feitos de material isolante colocados nas extremidades do tubo de processo. Seu único propósito é bloquear a fuga de calor, aumentando diretamente a eficiência térmica.
As tampas finais refrigeradas a água, no entanto, são projetadas para criar uma vedação a vácuo para controle de atmosfera. Elas ativamente removem calor das extremidades do forno para proteger os anéis de vedação de borracha (O-rings) e a instrumentação. Embora essenciais para aplicações a vácuo ou com gás controlado, elas criam um ponto de perda de calor intencional e trabalham contra a máxima eficiência térmica.
Aquecimento Rápido vs. Conservação de Energia
Muitos fornos exibem altas taxas de aquecimento, o que economiza tempo de produção valioso. No entanto, atingir uma temperatura alta o mais rápido possível geralmente requer um pico significativo de energia.
Para processos com longos tempos de "imersão" (soak), onde o forno mantém uma temperatura por horas, o tempo de rampa inicial é uma pequena fração do uso total de energia. Nesses casos, a qualidade do isolamento e a estabilidade do controle são muito mais importantes para a eficiência energética geral do que a taxa de aquecimento.
Fazendo a Escolha Certa para o Seu Objetivo
O forno mais "eficiente" é aquele mais adequado à sua aplicação específica. Use seu objetivo principal para guiar a seleção de recursos.
- Se seu foco principal é Eficiência Térmica Máxima: Priorize fornos com isolamento espesso e graduado e certifique-se de usar vestíbulos de extremidade isolantes.
- Se seu foco principal é Repetibilidade do Processo: Invista em um forno multizona com um controlador programável de alta qualidade e feedback de termopar.
- Se seu foco principal é Atmosfera Controlada ou Vácuo: Você precisará de tampas finais especializadas (provavelmente refrigeradas a água), mas adicione vestíbulos isolantes internamente às vedações para recuperar parte da eficiência térmica perdida.
Em última análise, entender como esses recursos funcionam como um sistema capacita você a selecionar um forno que tenha um desempenho eficiente para seus objetivos científicos ou de produção específicos.
Tabela de Resumo:
| Recurso | Papel na Eficiência Térmica |
|---|---|
| Vestíbulos Isolantes | Minimizam a perda de calor nas extremidades do tubo |
| Camadas de Isolamento Graduado | Reduzem a transferência de calor através das paredes |
| Controles Programáveis | Garantem gerenciamento preciso da temperatura |
| Configurações Multizona | Aplicam calor apenas onde é necessário |
| Construção de Casco Duplo | Interrompem a transferência térmica para segurança e eficiência |
Otimize a eficiência térmica do seu laboratório com as soluções avançadas da KINTEK! Aproveitando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios sistemas de fornos de alta temperatura adaptados às suas necessidades. Nossa linha de produtos inclui Fornos Muffle, de Tubo, Rotativos, Fornos a Vácuo e com Atmosfera, e Sistemas CVD/PECVD, suportados por profundas capacidades de personalização para atender precisamente a requisitos experimentais exclusivos. Entre em contato conosco hoje para discutir como podemos aprimorar seus processos com equipamentos confiáveis e energeticamente eficientes!

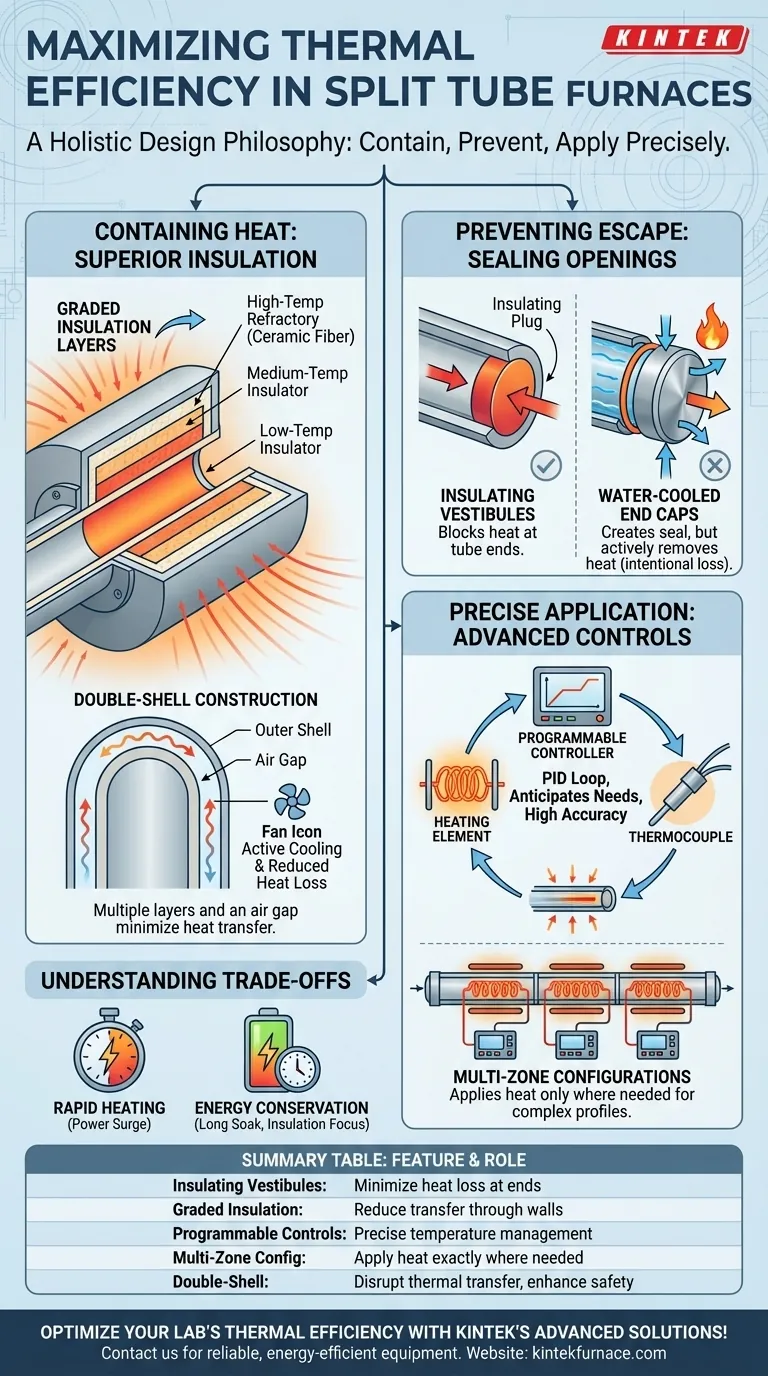

Guia Visual
