Em sua essência, um forno tubular compacto é uma versão menor e mais econômica de um forno tubular padrão, projetado especificamente para uso em bancada em ambientes de laboratório. Embora compartilhe o design fundamental de aquecer um tubo cilíndrico, suas características definidoras são sua pegada física reduzida, dimensões menores do tubo de processamento (tipicamente 40-100mm de diâmetro e 200-600mm de comprimento aquecido) e ênfase na eficiência para aplicações de menor escala.
A distinção crucial é a escala e o propósito. Um forno tubular compacto prioriza uma pegada pequena, eficiência de custo e controle preciso para pesquisa e desenvolvimento em escala laboratorial, enquanto outros tipos de fornos são construídos para amostras maiores, diferentes geometrias de aquecimento ou processamento contínuo em escala industrial.
Características Principais de um Forno Tubular Compacto
Um forno tubular compacto não é uma versão inferior de um forno maior, mas sim uma ferramenta especializada projetada para um ambiente de trabalho específico. Suas características são otimizadas para as restrições e necessidades de um laboratório moderno.
Definido por Escala e Economia
O termo "compacto" refere-se diretamente ao tamanho físico do forno. Estas unidades são construídas para caber em uma bancada de laboratório, minimizando o espaço que ocupam.
Essa escala menor geralmente se traduz em custos de aquisição e operação mais baixos, tornando-os uma escolha econômica para universidades, startups ou grupos de pesquisa com orçamentos limitados.
Capacidade de Alta Temperatura em um Pacote Pequeno
Apesar do seu tamanho, os fornos tubulares compactos são capazes de atingir temperaturas muito altas. Eles geralmente usam tubos de alumina de alta pureza e elementos de aquecimento avançados.
Modelos com elementos de carbeto de silício (SiC) podem tipicamente atingir até 1400°C, enquanto aqueles com elementos de dissiliceto de molibdênio (MoSi2) podem atingir 1700°C ou mais, rivalizando com as capacidades de sistemas muito maiores.
Precisão no Controle do Processo
Uma vantagem chave do design do forno tubular, que os modelos compactos mantêm, é a capacidade de manter um controle preciso sobre o ambiente da amostra.
Eles podem ser configurados com zonas de aquecimento simples ou múltiplas (por exemplo, uma, duas ou três zonas) para criar um perfil de temperatura altamente uniforme ao longo do comprimento da amostra. Este design também é ideal para controlar a atmosfera, fazendo gases específicos fluírem através do tubo.
Como os Modelos Compactos se Comparam com Outros Fornos
Compreender o forno tubular compacto requer compará-lo não apenas com seus parentes maiores, mas também com designs de fornos fundamentalmente diferentes.
vs. Fornos Tubulares Maiores e Especializados
A principal diferença entre um forno tubular "compacto" e um "padrão" é a capacidade da amostra. Modelos maiores apresentam comprimentos aquecidos de até 1500mm e diâmetros de até 200mm para acomodar amostras maiores ou maior rendimento.
Outros fornos tubulares especializados oferecem vantagens funcionais. Fornos de tubo dividido (Split-tube) podem ser abertos ao meio, permitindo a fácil colocação do tubo de processo, o que é útil se o tubo tiver fixadores complexos em suas extremidades. Fornos de tubo rotativo são projetados para tombar pós e grânulos durante o aquecimento para garantir um processamento uniforme.
vs. Fornos Muffle (Caixa)
Esta é uma distinção crítica. Um forno muffle aquece uma câmara em forma de caixa, tornando-o adequado para aquecer itens volumosos ou múltiplas amostras de uma vez em um ambiente de ar estático ou atmosfera modificada.
Um forno tubular, em contraste, é projetado para um controle superior sobre gradientes de temperatura e fluxo de gás. Sua geometria tubular é perfeita para processos como deposição química de vapor (CVD), recozimento ou purificação, onde uma atmosfera controlada deve fluir diretamente sobre a amostra.
vs. Fornos de Retorta e Empurrador (Pusher)
Um forno de retorta também usa uma câmara selada (a "retorta") para processamento em atmosfera controlada, tornando-o funcionalmente semelhante a um forno tubular, mas muitas vezes em uma escala maior e mais industrial. Um forno tubular pode ser considerado um tipo específico de forno de retorta.
Um forno empurrador (pusher furnace) é projetado para produção contínua e automatizada. Os materiais são "empurrados" através das zonas de aquecimento, ao contrário do processamento em lote típico de um forno tubular compacto de laboratório.
Compreendendo as Trocas (Trade-offs)
A escolha de um forno tubular compacto envolve equilibrar seus benefícios em relação às suas limitações inerentes.
A Restrição do Tamanho da Amostra
A troca mais óbvia é o tamanho. O diâmetro e o comprimento menores do tubo limitam estritamente as dimensões e o volume do material que você pode processar. Isso o torna inadequado para produção em escala piloto ou teste de componentes grandes.
Economia vs. Recursos Avançados
Embora econômicos, os modelos compactos mais básicos podem abrir mão de recursos encontrados em sistemas mais avançados. Isso pode incluir aquecimento multizona para uniformidade de temperatura perfeita, controladores de temperatura sofisticados ou suportes integrados para operação vertical.
Uniformidade ao Longo do Comprimento
Alcançar uma zona quente longa e altamente uniforme é uma função do comprimento aquecido do forno e do seu número de zonas de aquecimento. Embora um forno compacto possa ter três zonas, o comprimento absoluto dessa zona uniforme será menor do que o alcançável em um forno maior projetado para essa finalidade.
Fazendo a Escolha Certa para Sua Aplicação
A seleção do equipamento correto de processamento térmico depende inteiramente de seus objetivos específicos.
- Se seu foco principal for P&D em pequena escala ou teste de materiais: Um forno tubular compacto oferece um excelente equilíbrio entre controle atmosférico e térmico preciso, capacidade de alta temperatura e custo-benefício.
- Se seu foco principal for processar amostras maiores ou maior rendimento: Um forno tubular padrão maior ou um forno muffle/caixa é a escolha necessária.
- Se seu foco principal for fácil acesso ao tubo de processo: Um forno de tubo dividido oferece uma conveniência que um modelo compacto padrão não consegue igualar.
- Se seu foco principal for processar pós ou grânulos uniformemente: Um forno de tubo rotativo é a ferramenta especializada projetada para esta tarefa exata.
Em última análise, um forno tubular compacto é a escolha definitiva quando a precisão e o controle devem ser alcançados dentro das restrições espaciais e orçamentárias de um ambiente laboratorial.
Tabela de Resumo:
| Característica | Forno Tubular Compacto | Forno Tubular Maior | Forno Muffle |
|---|---|---|---|
| Tamanho | Bancada, compacto | Maior, industrial | Câmara em forma de caixa |
| Faixa de Temperatura | Até 1700°C | Semelhante ou maior | Tipicamente menor |
| Capacidade da Amostra | Pequena (40-100mm de diâmetro) | Grande (até 200mm de diâmetro) | Itens volumosos, múltiplas amostras |
| Controle | Atmosfera & gradientes precisos | Alto rendimento | Atmosfera estática/modificada |
| Custo | Econômico | Maior | Varia |
| Ideal Para | P&D de Laboratório, pequena escala | Industrial, amostras grandes | Aquecimento em massa, uso geral |
Atualize seu laboratório com as soluções avançadas de fornos de alta temperatura da KINTEK! Aproveitando a excelente P&D e a fabricação interna, fornecemos a diversos laboratórios opções personalizadas como Fornos Muffle, Tubulares, Rotativos, Fornos a Vácuo e com Atmosfera, e Sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante um ajuste preciso para suas necessidades experimentais exclusivas, aumentando a eficiência e os resultados. Entre em contato conosco hoje para discutir como nossos fornos tubulares compactos podem otimizar seus processos de P&D!

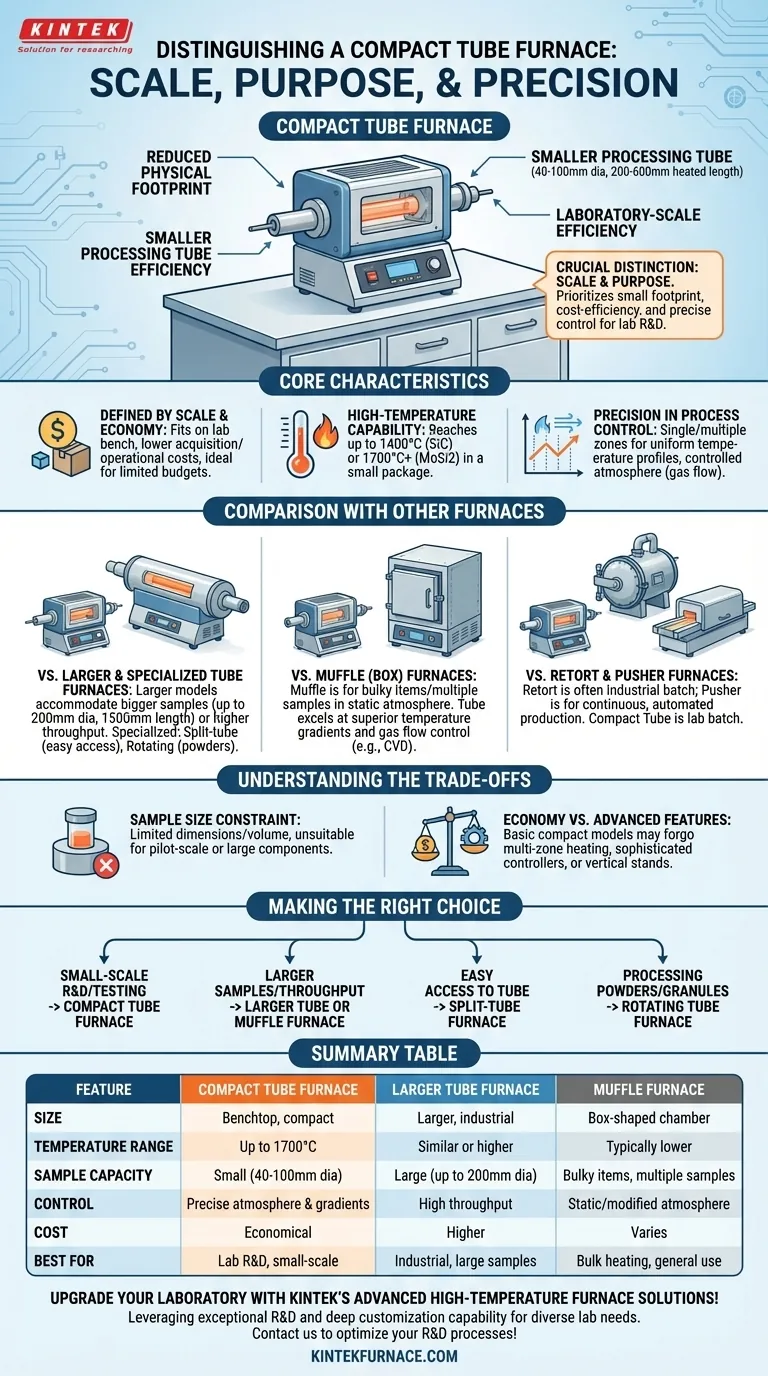

Guia Visual
