Em sua essência, um forno tubular horizontal é um dispositivo de aquecimento de alta temperatura projetado para criar um ambiente térmico excepcionalmente uniforme dentro de uma câmara cilíndrica. Suas principais características são a orientação horizontal para facilitar o manuseio da amostra, o controle preciso de temperatura e atmosfera, e a capacidade de operar em temperaturas que frequentemente excedem 1000°C, tornando-o uma ferramenta versátil para pesquisa laboratorial e processamento industrial.
A característica definidora de um forno tubular horizontal não é simplesmente sua capacidade de aquecer, mas sua capacidade de criar um ambiente altamente controlado e uniforme. Seu design horizontal prioriza a acessibilidade e o processamento consistente ao longo do comprimento da amostra.
O Princípio Central: Aquecimento Uniforme e Controlado
A função primária de um forno tubular é fornecer uma zona de aquecimento estável, previsível e uniforme. Isso é fundamental para alcançar resultados repetíveis e confiáveis no processamento de materiais e em experimentos científicos.
Alcançando a Uniformidade da Temperatura
A estrutura tubular é a chave para seu desempenho. O calor é aplicado externamente ao tubo, criando uma zona quente uniforme ao longo de seu comprimento central.
Este design minimiza os gradientes de temperatura, garantindo que toda a amostra experimente as mesmas condições térmicas, o que é crítico para processos como recozimento, calcinação e crescimento de cristais.
Gerenciamento Preciso da Temperatura
Fornos tubulares modernos são equipados com controladores sofisticados, geralmente usando algoritmos PID (Proporcional-Integral-Derivativo).
Esses sistemas permitem a configuração e manutenção precisas da temperatura alvo, muitas vezes com uma precisão de ±1°C. Esse nível de controle é essencial para experimentos onde a precisão térmica afeta diretamente o resultado.
Operação em Alta Temperatura
Fornos tubulares horizontais são construídos para suportar calor extremo. Modelos padrão operam regularmente em temperaturas entre 1000°C e 1600°C.
A temperatura máxima é determinada pelos elementos de aquecimento e pelo material do tubo de processamento em si.
Uma Análise Mais Detalhada dos Componentes do Sistema
Um forno tubular é mais do que apenas uma câmara de aquecimento; é um sistema completo onde cada parte desempenha um papel crítico.
O Corpo do Forno e a Câmara de Aquecimento
Esta é a estrutura isolada principal que abriga os elementos de aquecimento. Possui tampas de extremidade acessíveis que permitem a fácil inserção e remoção do tubo de processamento.
O Tubo de Processamento
Este é o coração do forno onde a amostra é colocada. Geralmente é feito de quartzo (para temperaturas de até ~1200°C) ou alumina (para temperaturas mais altas).
O tubo isola a amostra dos elementos de aquecimento e contém a atmosfera controlada.
Sistema de Controle de Atmosfera
Muitas aplicações exigem processamento em um ambiente gasoso específico, como um gás inerte (Argônio, Nitrogênio) ou sob vácuo.
Isso é alcançado com um sistema que inclui:
- Um medidor de fluxo de gás ou controlador de fluxo de massa para regular o suprimento de gás.
- Uma bomba de vácuo para evacuar o ar do tubo.
- Flanges de vedação e válvulas para garantir que o sistema seja hermético.
Compreendendo as Trocas (Trade-offs)
A orientação horizontal oferece vantagens distintas, mas também tem limitações a serem consideradas. Escolher o forno certo significa entender essas trocas.
Vantagem: Facilidade de Acesso e Observação
O layout horizontal é ideal para processos que exigem fácil colocação, manipulação ou observação direta das amostras durante o ciclo de aquecimento. Carregar e descarregar amostras, especialmente em lotes, é simples e eficiente.
Vantagem: Adequação para Amostras Sólidas
Este design funciona excepcionalmente bem para o processamento de amostras sólidas, filmes finos ou componentes que podem ser dispostos de forma plana dentro do tubo.
Limitação: Não Ideal para Todos os Pós ou Fundidos
Para certas aplicações, a gravidade pode ser um fator. Pós finos podem não permanecer uniformemente distribuídos, e alguns processos de fusão ou fase líquida são melhor tratados em um forno vertical, que usa a gravidade a seu favor.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da configuração correta do forno depende inteiramente dos requisitos do seu processo.
- Se o seu foco principal for recozimento, sinterização ou síntese de materiais: A excepcional uniformidade de temperatura e o controle de atmosfera de um forno tubular horizontal são seus principais benefícios.
- Se o seu foco principal for observação e acessibilidade do processo: O layout horizontal é inigualável por sua facilidade de carregamento, descarregamento e monitoramento in-situ.
- Se o seu foco principal for trabalhar com pós finos ou processos de fusão específicos: Você pode precisar avaliar um forno tubular vertical como alternativa para gerenciar melhor os efeitos gravitacionais.
Em última análise, um forno tubular horizontal permite que você assuma o controle preciso do processamento térmico de seus materiais.
Tabela Resumo:
| Característica | Descrição |
|---|---|
| Orientação Horizontal | Permite fácil manuseio da amostra e acessibilidade para amostras sólidas e observação. |
| Uniformidade de Temperatura | Fornece uma zona quente estável com gradientes mínimos, ideal para recozimento e síntese. |
| Controle Preciso de Temperatura | Usa controladores PID para precisão de até ±1°C, garantindo resultados experimentais confiáveis. |
| Operação em Alta Temperatura | Capaz de atingir 1000°C a 1600°C, adequado para processos térmicos exigentes. |
| Controle de Atmosfera | Suporta ambientes de gás inerte ou vácuo com medidores de fluxo e bombas para aplicações específicas. |
| Materiais do Tubo de Processamento | Geralmente quartzo (até 1200°C) ou alumina (temperaturas mais altas) para isolamento da amostra e durabilidade. |
Pronto para aprimorar as capacidades do seu laboratório com um forno tubular horizontal personalizado? Na KINTEK, aproveitamos P&D excepcional e fabricação interna para fornecer soluções avançadas de fornos de alta temperatura adaptadas a diversos laboratórios. Nossa linha de produtos inclui Fornos Mufa, Tubulares, Rotativos, a Vácuo e com Atmosfera, e Sistemas CVD/PECVD, todos apoiados por uma forte personalização profunda para atender às suas necessidades experimentais exclusivas. Entre em contato conosco hoje para discutir como podemos fornecer soluções de aquecimento precisas e confiáveis para sua pesquisa e processos industriais!

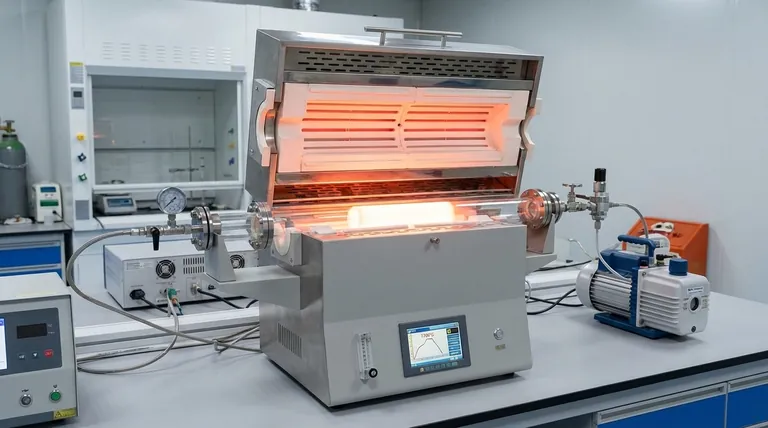

Guia Visual
