Em sua essência, um forno tubular é um sistema integrado construído em torno de cinco componentes-chave. São eles: o tubo do forno, os elementos de aquecimento, um sistema de controle de temperatura, o corpo do forno com isolamento e, frequentemente, um sistema de gás ou vácuo para controlar a atmosfera interna. Juntas, essas partes criam um ambiente altamente controlado para o processamento térmico preciso de materiais.
Um forno tubular é mais do que apenas um forno de alta temperatura. É um instrumento de precisão onde cada componente – do tubo de reação ao sistema de controle – é deliberadamente escolhido e integrado para atingir um ambiente térmico específico, estável e uniforme.
Desconstruindo os Componentes Essenciais
Para entender como um forno tubular atinge sua precisão, devemos analisar como seus componentes primários funcionam como um sistema coeso. Cada parte serve a um propósito distinto, mas interconectado.
O Tubo do Forno (A Câmara de Reação)
O tubo do forno é o componente central onde ocorre o processamento do material. É uma câmara cilíndrica projetada para suportar temperaturas extremas.
O material deste tubo é crítico. O quartzo é comum para temperaturas mais baixas a moderadas (até ~1200°C) e oferece o benefício de ser transparente. Para temperaturas mais altas, são usados materiais cerâmicos opacos como a alumina, capazes de lidar com temperaturas bem acima de 1700°C.
Os Elementos de Aquecimento (O Motor)
Os elementos de aquecimento são responsáveis por gerar a energia térmica. Eles são tipicamente dispostos ao redor da parte externa do tubo do forno para fornecer calor uniforme e indireto.
Esses elementos são feitos de materiais como fio de resistência (por exemplo, Kanthal) para aplicações padrão ou hastes de carboneto de silício (SiC) para temperaturas mais altas. Em fornos a vácuo especializados, elementos feitos de molibdênio ou tungstênio são usados para requisitos de calor ainda mais extremos.
O Sistema de Controle de Temperatura (O Cérebro)
Este é, sem dúvida, o componente mais crítico para garantir a precisão e a repetibilidade do processo. O sistema de controle monitora e regula a saída dos elementos de aquecimento.
Sistemas modernos usam controladores PID (Proporcional-Integral-Derivativo) sofisticados para minimizar o excesso de temperatura e manter a estabilidade dentro de um grau. Eles frequentemente incluem recursos de segurança como alarmes de sobretemperatura e procedimentos de desligamento automatizado.
O Corpo do Forno e o Isolamento (O Invólucro)
O corpo do forno fornece a carcaça estrutural para todos os componentes. Sua função principal é o isolamento térmico.
Fibra cerâmica de alta qualidade ou isolamento de tijolo refratário é colocado entre os elementos de aquecimento e a carcaça externa. Isso garante que o calor seja direcionado para o tubo do forno, melhorando a eficiência energética e mantendo o exterior seguro ao toque.
O Sistema de Gás e Atmosfera (O Ambiente)
Muitos processos requerem uma atmosfera específica diferente do ar ambiente. Este sistema permite um controle preciso sobre o ambiente dentro do tubo.
Ele pode variar de uma porta simples para o fluxo de gás inerte como argônio ou nitrogênio a um complexo sistema de vácuo. Um sistema de vácuo, composto por bombas e flanges seladas, remove o ar para evitar oxidação e contaminação durante o processamento.
Compreendendo Variações e Compromissos
Nem todos os fornos tubulares são iguais. Os componentes específicos escolhidos são ditados pela aplicação pretendida, criando importantes compromissos em capacidade, complexidade e custo.
Fornos Padrão vs. Fornos a Vácuo
Um forno tubular padrão opera à pressão atmosférica, frequentemente com um fluxo controlado de gás. Um forno a vácuo é uma variante mais complexa que inclui um sistema de bombeamento para remover o ar da câmara.
A principal vantagem de um vácuo é a criação de um ambiente limpo e livre de contaminação, essencial para o processamento de materiais sensíveis ao ar ou de alta pureza. Essa capacidade vem com o custo de uma configuração mais complexa e cara.
Seleção de Elementos de Aquecimento
A escolha do elemento de aquecimento determina diretamente a temperatura máxima de operação do forno. Fios de resistência padrão são econômicos, mas limitados em alcance.
A atualização para elementos de carboneto de silício ou molibdênio aumenta significativamente o limite de temperatura, mas também o custo e os requisitos de energia do sistema.
Material e Diâmetro do Tubo
O próprio tubo do forno apresenta um compromisso. O quartzo permite monitorar visualmente o processo, mas tem um limite de temperatura mais baixo e pode se tornar quebradiço. A alumina é mais robusta em altas temperaturas, mas é opaca.
O diâmetro do tubo também importa. Um diâmetro menor geralmente proporciona melhor uniformidade de temperatura, enquanto um diâmetro maior permite maior rendimento de amostras.
Fazendo a Escolha Certa para o Seu Objetivo
Compreender esses componentes permite selecionar uma configuração de forno que corresponda diretamente às suas necessidades de processamento.
- Se o seu foco principal é pesquisa de laboratório geral ou recozimento: Um forno de zona única padrão com um tubo de quartzo e um controlador PID confiável é frequentemente a escolha mais prática e econômica.
- Se o seu foco principal é síntese ou sinterização de alta temperatura: Você deve priorizar um forno com um tubo de alumina e elementos de aquecimento de alto desempenho, como carboneto de silício (SiC).
- Se o seu foco principal é processar materiais sensíveis ao ar ou de alta pureza: Um forno equipado com um sistema de vácuo completo e capacidade de manuseio de gás é inegociável.
Em última análise, ver o forno tubular como um sistema adaptável de peças intercambiáveis capacita você a especificar a ferramenta precisa para seu objetivo científico ou industrial.
Tabela Resumo:
| Componente | Função Principal | Materiais/Características Comuns |
|---|---|---|
| Tubo do Forno | Câmara de reação para processamento de materiais | Quartzo (até ~1200°C), Alumina (acima de 1700°C) |
| Elementos de Aquecimento | Gerar energia térmica | Fio de resistência (por exemplo, Kanthal), Hastes de SiC, Molibdênio/Tungstênio para altas temperaturas |
| Sistema de Controle de Temperatura | Monitorar e regular a temperatura | Controladores PID, alarmes de segurança, desligamento automatizado |
| Corpo do Forno e Isolamento | Carcaça estrutural e isolamento térmico | Fibra cerâmica, tijolo refratário |
| Sistema de Gás e Atmosfera | Controlar o ambiente interno | Fluxo de gás inerte (por exemplo, Argônio, Nitrogênio), sistemas de vácuo |
Pronto para aprimorar o processamento térmico do seu laboratório com um forno tubular personalizado? A KINTEK aproveita P&D excepcional e fabricação interna para fornecer soluções avançadas de fornos de alta temperatura adaptadas às suas necessidades exclusivas. Nossa linha de produtos inclui Fornos Mufla, Tubulares, Rotativos, a Vácuo e Atmosfera, e Sistemas CVD/PECVD, todos apoiados por fortes capacidades de personalização profunda. Seja para pesquisa, síntese ou manuseio de materiais sensíveis ao ar, podemos ajudá-lo a alcançar ambientes térmicos precisos e estáveis. Entre em contato conosco hoje para discutir como nossas soluções podem beneficiar suas aplicações específicas!

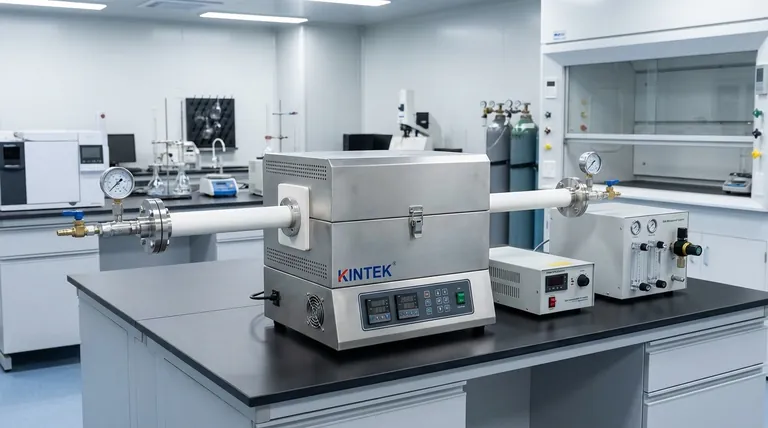

Guia Visual
