Em sua essência, um forno tubular de queda é um sistema de cinco componentes principais. Estes são o tubo do forno que contém a amostra, os elementos de aquecimento que geram as altas temperaturas, um sistema de controle de temperatura para precisão, o corpo isolado do forno para eficiência e segurança, e um sistema de controle de atmosfera para gerenciar o ambiente interno. Cada componente é selecionado e integrado para alcançar uma faixa específica de condições operacionais.
Um forno tubular de queda não é apenas uma coleção de peças, mas um sistema projetado com precisão. Entender como cada componente contribui para o todo é a chave para selecionar o instrumento certo e projetar experimentos bem-sucedidos de alta temperatura.
Desconstruindo o Forno: Sistemas Centrais e Sua Função
O desempenho de um forno tubular é definido pelas capacidades e interação de seus sistemas centrais. Cada parte tem um papel distinto na criação de um ambiente controlado de alta temperatura.
O Tubo do Forno: O Coração da Reação
Esta é a câmara central onde a amostra é colocada e o experimento ocorre. O material deste tubo é uma escolha crítica.
Mais comumente, os tubos são feitos de quartzo ou alumina de alta pureza (também conhecida como corindo). A escolha dita a temperatura máxima do forno e a compatibilidade química.
O Sistema de Aquecimento: Gerando Temperaturas Extremas
Os elementos de aquecimento são dispostos ao redor da parte externa do tubo do forno para fornecer calor uniforme.
O tipo de elemento determina a faixa de temperatura do forno. As opções comuns incluem fios de resistência para temperaturas mais baixas, hastes de carboneto de silício (SiC) para temperaturas médias e hastes de molibdênio-dissilicida (MoSi2) para as temperaturas mais altas, frequentemente excedendo 1700°C.
O Sistema de Controle de Temperatura: Garantindo Precisão
Este sistema garante que o forno atinja e mantenha a temperatura desejada com alta precisão.
Consiste em um termopar, que mede a temperatura dentro do forno, e um controlador PID (Proporcional-Integral-Derivativo). O controlador lê os dados do termopar e ajusta a energia para os elementos de aquecimento para manter um ponto de ajuste estável.
O Corpo do Forno: Estrutura e Isolamento
O corpo do forno fornece a estrutura física e é essencial tanto para a segurança quanto para a eficiência energética.
Ele contém uma espessa camada de isolamento, tipicamente feita de fibra cerâmica de alta temperatura, que minimiza a perda de calor para o ambiente. Tudo isso é envolto em uma carcaça externa durável, geralmente feita de aço, para proteger os componentes internos.
O Sistema de Controle de Atmosfera: Definindo o Ambiente
Este sistema é o que torna um forno tubular tão versátil para pesquisa. Ele permite ao usuário controlar o ambiente gasoso dentro do tubo.
Ele pode ser usado para criar vácuo com uma bomba, introduzir um gás inerte como argônio ou nitrogênio para prevenir a oxidação, ou fluir um gás reativo específico para processos como combustão ou gaseificação.
Compreendendo as Principais Trocas de Design
A seleção de cada componente envolve trocas entre desempenho, custo e flexibilidade operacional. Entender isso é crucial para escolher o forno certo.
Material do Tubo: Temperatura vs. Versatilidade
Um tubo de quartzo é transparente, o que pode ser útil para observação visual, mas geralmente é limitado a temperaturas abaixo de 1200°C.
Um tubo de alumina é opaco, mas pode suportar temperaturas muito mais altas (frequentemente até 1800°C). Ele oferece maior estabilidade térmica e mecânica para aplicações exigentes.
Elemento de Aquecimento: Custo vs. Temperatura Máxima
A temperatura máxima de operação de um forno é ditada por seus elementos de aquecimento, que vêm com custos diferentes. Fornos com fios de resistência simples são os mais acessíveis, enquanto aqueles que usam elementos MoSi2 para atingir temperaturas extremas são um investimento significativo.
Design do Forno: Tubo Padrão vs. Tubo Dividido
Um forno tubular padrão possui um corpo sólido e contínuo. Um forno tubular dividido, no entanto, é construído em duas metades conectadas por dobradiças.
Este design dividido permite que o forno seja aberto, proporcionando fácil acesso ao tubo e à amostra. Isso é incrivelmente útil para experimentos com configurações complexas que são difíceis de inserir pela extremidade de um tubo longo.
Fazendo a Escolha Certa para o Seu Objetivo
Sua escolha da configuração do forno deve ser diretamente impulsionada pelo seu objetivo de pesquisa principal.
- Se o seu foco principal é a síntese de materiais de alta temperatura (>1500°C): Você precisa de um forno com tubo de alumina e elementos de aquecimento de SiC ou MoSi2.
- Se o seu foco principal é o estudo da pirólise de combustíveis ou decomposição térmica: Um sistema robusto de controle de atmosfera com fluxo de gás preciso e capacidade de vácuo é a sua característica mais crítica.
- Se o seu foco principal é observar reações visualmente ou trabalhar abaixo de 1200°C: Um forno padrão com tubo de quartzo é a escolha mais prática e econômica.
- Se o seu foco principal é o desenvolvimento de processos com mudanças frequentes de configuração: Um design de tubo dividido proporcionará uma conveniência inestimável e melhorará a eficiência do seu fluxo de trabalho.
Ao entender como esses componentes fundamentais funcionam juntos, você pode selecionar e operar com confiança o forno ideal para atingir seus objetivos científicos específicos.
Tabela Resumo:
| Componente | Função Chave | Materiais/Exemplos Comuns |
|---|---|---|
| Tubo do Forno | Alojamento da amostra e reação | Quartzo, Alumina |
| Sistema de Aquecimento | Gera altas temperaturas | Fios de resistência, Hastes de SiC, Hastes de MoSi2 |
| Controle de Temperatura | Mantém temperatura precisa | Termopar, Controlador PID |
| Corpo do Forno | Proporciona isolamento e segurança | Fibra cerâmica, Carcaça de aço |
| Controle de Atmosfera | Gerencia o ambiente de gás interno | Bombas de vácuo, Gases inertes/reativos |
Pronto para elevar seus experimentos de alta temperatura com um forno tubular de queda personalizado? A KINTEK aproveita sua excepcional P&D e fabricação interna para fornecer soluções avançadas como Fornos Mufla, Tubulares, Rotativos, Fornos a Vácuo e Atmosfera, e Sistemas CVD/PECVD. Nossas profundas capacidades de personalização garantem que seus requisitos experimentais únicos sejam atendidos com precisão. Entre em contato conosco hoje para discutir como nossa experiência pode otimizar o desempenho e a eficiência do seu laboratório!

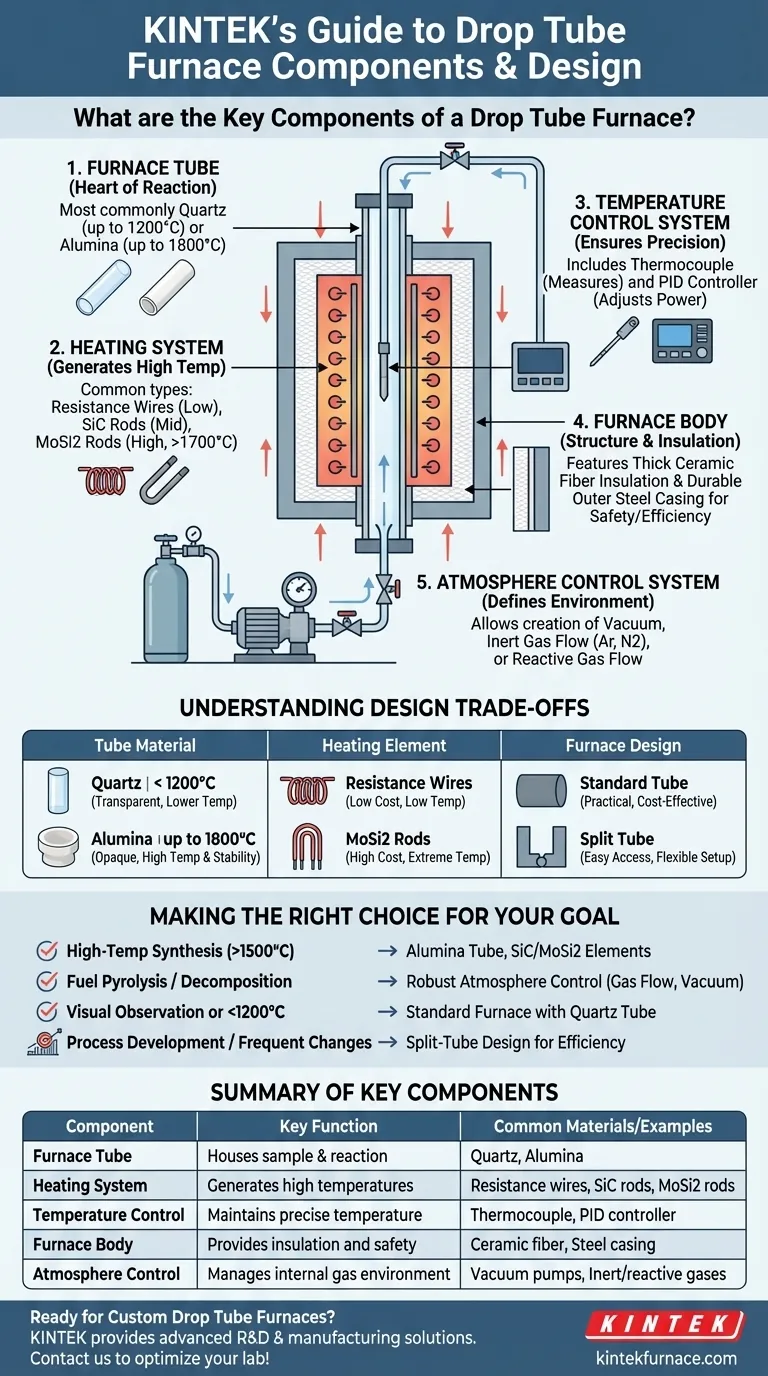

Guia Visual
