O número de zonas de aquecimento em um forno tubular dita diretamente suas capacidades de desempenho e adequação para uma tarefa específica. Um forno de zona única é projetado para criar uma área de temperatura estável e uniforme, tornando-o ideal para tratamento térmico simples. Em contraste, os fornos multi-zonas usam dois, três ou mais aquecedores independentes para estender o comprimento dessa zona uniforme ou criar um gradiente de temperatura preciso e complexo ao longo do comprimento do tubo.
A escolha entre um forno de zona única e um de multi-zonas não é sobre qual é "melhor", mas qual corresponde aos seus requisitos térmicos específicos. A decisão principal depende se você precisa de uma uniformidade simples e ampla ou de um controle preciso sobre o perfil de temperatura ao longo do comprimento de sua amostra.
O Forno de Zona Única: O Padrão para Uniformidade
Um forno de zona única é a configuração mais comum e direta, construída em torno de um único elemento de aquecimento e controlador. Seu objetivo principal é criar uma zona quente consistente e estável no centro do tubo.
Quando a Simplicidade É uma Força
Para muitas aplicações de laboratório padrão, como recozimento, têmpera e síntese básica de materiais, uma única temperatura confiável é tudo o que é necessário. Um forno de zona única fornece isso com mínima complexidade e custo.
O Desafio da Perda de Calor
A principal limitação de um forno de zona única é a perda de calor natural nas extremidades do tubo. Isso significa que a zona de temperatura verdadeiramente uniforme é sempre mais curta do que o comprimento aquecido do próprio forno.
Otimizando para um Perfil Plano
Para neutralizar a perda de calor e maximizar a zona uniforme, os fornos de zona única geralmente empregam isolamento de alta qualidade e podem incorporar recursos como tampas de extremidade resfriadas a água. Essas adições ajudam a criar uma queda de temperatura mais acentuada nas extremidades, preservando um perfil mais plano e uniforme no centro.
O Forno Multi-Zonas: Precisão e Controle de Perfil
Os fornos multi-zonas dividem o comprimento aquecido em múltiplas seções controladas independentemente. Este projeto oferece um grau muito maior de controle térmico e flexibilidade. As configurações de três zonas são as mais comuns, mas existem fornos com duas ou mais zonas para tarefas especializadas.
Estendendo a Zona Uniforme
Uma vantagem fundamental de um forno de três zonas é sua capacidade de criar uma zona quente mais longa e mais uniforme do que um forno de zona única do mesmo comprimento. Ao definir as duas zonas externas (extremidades) para uma temperatura ligeiramente mais alta, você pode compensar diretamente a perda de calor nas extremidades.
Isso cria uma zona quente com perfil plano significativamente maior no centro, o que é crítico para o processamento de amostras maiores ou múltiplas amostras menores que devem experimentar exatamente a mesma temperatura.
Criando Gradientes de Temperatura
O recurso mais poderoso de um forno multi-zonas é sua capacidade de criar um gradiente de temperatura controlado. Cada zona pode ser definida para uma temperatura diferente, estabelecendo uma rampa térmica precisa ao longo do tubo.
Essa capacidade é essencial para processos avançados como deposição química a vapor (CVD) e crescimento de cristais, onde diferentes estágios de uma reação devem ocorrer em temperaturas específicas e distintas dentro do mesmo processo.
Compreendendo as Compensações
A escolha de uma configuração de forno requer o equilíbrio entre as necessidades de desempenho e as restrições práticas. Mais zonas oferecem mais controle, mas também introduzem novas complexidades.
Custo e Complexidade
Os fornos multi-zonas são inerentemente mais caros devido aos elementos de aquecimento adicionais, controladores de energia e termopares necessários. A programação e a operação também são mais complexas, exigindo uma maior compreensão da dinâmica térmica do sistema.
Flexibilidade vs. Simplicidade
Um forno de zona única é otimizado para uma tarefa: criar uma zona quente uniforme. É simples de operar e altamente confiável para esse fim. Um forno multi-zonas oferece muito mais flexibilidade, mas requer uma configuração cuidadosa para atingir seu potencial.
Controle É Fundamental
Um forno multi-zonas mal programado pode facilmente produzir um perfil de temperatura menos uniforme do que um modelo de zona única bem projetado. A qualidade do sistema de controle e a habilidade do operador são tão importantes quanto o número de zonas de aquecimento.
Fazendo a Escolha Certa para o Seu Processo
Os requisitos térmicos específicos da sua aplicação devem ser o único fator que guia sua decisão.
- Se o seu foco principal é criar uma zona quente estável e uniforme para processos como recozimento ou calibração: Um forno de zona única é a solução mais eficiente e econômica.
- Se o seu foco principal é processar amostras longas ou atingir a maior uniformidade possível em uma grande área: Um forno de três zonas, programado para compensar a perda de calor nas extremidades, é a escolha superior.
- Se o seu foco principal é criar um gradiente de temperatura específico para processos como crescimento de cristais ou CVD: Um forno multi-zonas é essencial para esse nível de controle de processo avançado.
Ao combinar a configuração da zona com as necessidades do seu perfil térmico, você garante a precisão de seus resultados e a eficiência de sua operação.
Tabela Resumo:
| Configuração | Principais Vantagens | Aplicações Ideais |
|---|---|---|
| Zona Única | Temperatura uniforme, econômica, operação simples | Recozimento, têmpera, síntese básica de materiais |
| Multi-Zonas | Zona uniforme estendida, gradientes de temperatura precisos, flexibilidade | Deposição química a vapor (CVD), crescimento de cristais, processamento de amostras grandes |
Pronto para elevar as capacidades de processamento térmico do seu laboratório? Na KINTEK, somos especializados em soluções avançadas de fornos de alta temperatura adaptadas às suas necessidades exclusivas. Aproveitando uma P&D excepcional e fabricação interna, oferecemos uma linha de produtos abrangente, incluindo Fornos Mufla, Tubulares, Rotativos, Fornos a Vácuo & Atmosfera e Sistemas CVD/PECVD. Nossas profundas capacidades de personalização garantem um alinhamento preciso com seus requisitos experimentais, quer você precise de um forno de zona única simples para aquecimento uniforme ou de um sistema multi-zonas para gradientes complexos. Não se contente com menos —entre em contato conosco hoje para discutir como podemos otimizar seus processos e fornecer resultados confiáveis e de alto desempenho!

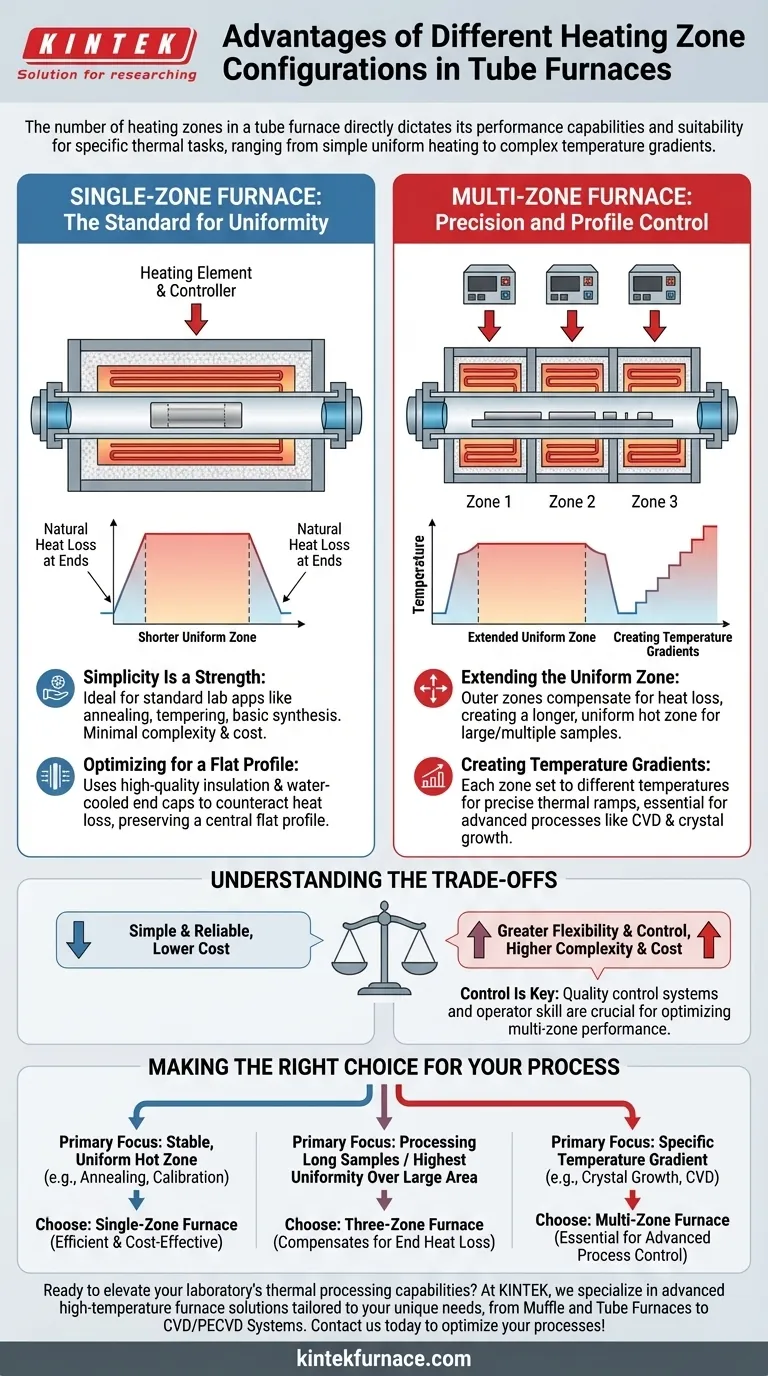

Guia Visual
