A construção robusta de um forno rotativo é alcançada pela fabricação de sua estrutura central a partir de chapas de aço de alta qualidade que são unidas usando soldagem automatizada. Este método fundamental cria um cilindro monolítico e robusto, capaz de suportar as imensas tensões mecânicas e as condições adversas da operação industrial contínua, garantindo confiabilidade a longo prazo e minimizando a manutenção.
A durabilidade de um forno rotativo não deriva de uma única característica, mas de um sistema integrado. A carcaça de aço fornece integridade estrutural, o revestimento refratário interno lida com o calor extremo, e os maciços mecanismos de suporte gerenciam as imensas cargas rotacionais e estáticas.
Por Que Essa Construção Robusta é Necessária
O projeto de um forno rotativo é uma resposta direta aos ambientes brutais em que opera. Estas máquinas são centrais para processos que envolvem calor extremo, materiais abrasivos e, por vezes, reações químicas corrosivas.
O Desafio da Tensão Térmica
Aplicações como calcinação, incineração de resíduos e ustulação de minerais envolvem temperaturas de processo que podem exceder 1400°C (2550°F). A estrutura do forno deve conter este calor com segurança e eficiência, sem deformação ou falha.
O Desafio da Carga Mecânica
Um forno rotativo é uma peça de maquinaria enorme, pesada e rotativa. A carcaça deve suportar seu próprio peso, o peso do revestimento refratário denso e o peso do material que está sendo processado, tudo isso enquanto gira lentamente em seu eixo 24 horas por dia, 7 dias por semana.
Componentes Chave da Construção Robusta
A capacidade de um forno durar décadas é o resultado de vários elementos de engenharia chave trabalhando em conjunto.
A Carcaça do Forno (Kiln Shell)
O corpo externo é a espinha dorsal do forno. É construído a partir de grandes placas de aço carbono de alta qualidade, que são laminadas em um cilindro.
Essas seções são então unidas por soldagem automatizada por arco submerso para criar juntas potentes e contínuas que distribuem a tensão uniformemente por toda a estrutura. Esta soldagem de precisão é crítica para prevenir pontos fracos e garantir uma longa vida útil.
O Revestimento Refratário
A carcaça de aço em si não pode suportar as temperaturas internas do processo. Ela é protegida por um revestimento interno de tijolos refratários ou material moldável.
Este revestimento é a verdadeira barreira térmica. Sua composição é escolhida especificamente para o processo, projetada para resistir ao calor, ataque químico e abrasão do material que está sendo tombado. A integridade da carcaça depende inteiramente do desempenho desta camada refratária.
O Sistema de Suporte e Acionamento
Um forno maciço gira sobre um conjunto de anéis de apoio (riding rings), ou "pneus", que são anéis de aço maciços que circundam a carcaça.
Estes anéis repousam sobre conjuntos de rolos de trunnion, que suportam todo o peso do forno e permitem que ele gire suavemente. Este sistema é projetado para lidar com cargas estáticas e dinâmicas imensas e é um pilar da confiabilidade mecânica do forno.
Entendendo os Compromissos de Design
A escolha de componentes específicos e métodos de aquecimento envolve o equilíbrio entre desempenho, custo e requisitos operacionais.
Aquecimento Direto vs. Indireto
O método de aquecimento influencia diretamente as exigências internas do forno. O aquecimento direto, onde um queimador atua dentro do forno, expõe o refratário e o material a uma atmosfera de combustão agressiva.
O aquecimento elétrico indireto, onde a carcaça é aquecida por fora, proporciona um ambiente interno mais limpo e um controle de temperatura mais preciso. Esta escolha de design afeta a seleção do revestimento refratário e pode influenciar a complexidade geral do forno.
Custo Inicial vs. Longevidade Operacional
O uso de aço de alta qualidade, técnicas avançadas de soldagem e materiais refratários especializados resulta em um investimento inicial mais alto.
No entanto, este compromisso com a qualidade reduz drasticamente a frequência de manutenção, reparos e substituição prematura. Ao longo da vida útil de várias décadas do forno, esta abordagem leva a economias significativas de custos e maior tempo de atividade operacional.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção da construção de forno apropriada depende inteiramente das exigências do seu processo específico.
- Se o seu foco principal é processar minérios abrasivos em temperaturas muito altas: Priorize um revestimento refratário de alumina espesso e de alta qualidade e uma carcaça de aço de bitola pesada e robusta.
- Se o seu foco principal é a pureza do processo e controle preciso da temperatura: Pode ser necessário um forno com aquecimento indireto e uma carcaça de liga especial para evitar contaminação e garantir uniformidade térmica.
- Se o seu foco principal é maximizar o rendimento de um material a granel como cimento: Um forno de grande diâmetro, com queima direta e um sistema de acionamento durável é o padrão da indústria.
Em última análise, um forno rotativo bem construído é um sistema projetado para um fim específico, onde cada componente é projetado para garantir confiabilidade diante de demandas industriais extremas.
Tabela Resumo:
| Componente | Principais Características | Papel na Durabilidade |
|---|---|---|
| Carcaça do Forno | Aço carbono de alta qualidade, soldagem automatizada por arco submerso | Fornece integridade estrutural e suporta tensões mecânicas |
| Revestimento Refratário | Tijolos resistentes ao calor ou materiais moldáveis | Protege contra temperaturas extremas e abrasão |
| Sistema de Suporte | Anéis de apoio (riding rings), rolos de trunnion | Gerencia cargas rotacionais e estáticas para operação suave |
Precisa de um forno rotativo personalizado para seus processos exigentes? A KINTEK alavanca P&D excepcional e fabricação interna para fornecer soluções avançadas de fornos de alta temperatura, incluindo fornos rotativos adaptados para materiais abrasivos, calor intenso ou necessidades de pureza. Nossa profunda personalização garante que seu forno atenda aos requisitos exclusivos de confiabilidade e eficiência. Entre em contato conosco hoje para discutir como podemos aprimorar suas operações!

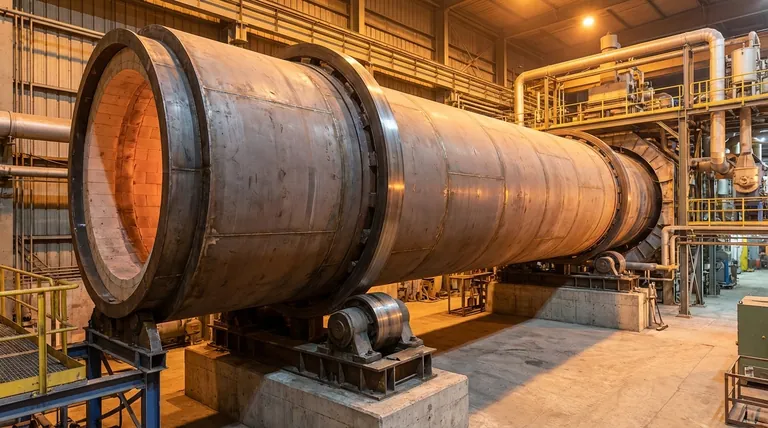

Guia Visual
