A diferença fundamental no manuseio de amostras reside na orientação e nas forças em jogo. Em um forno vertical, as amostras são tipicamente carregadas e descarregadas baixando-as ou soltando-as no tubo de processamento, utilizando a gravidade para o posicionamento. Por outro lado, um forno horizontal requer que a amostra seja empurrada ou colocada ao longo do eixo do tubo, exigindo um posicionamento mais cuidadoso para garantir que ela resida na zona térmica ideal.
A escolha entre um forno tubular vertical e horizontal não é meramente sobre a conveniência de carregamento. É uma decisão crítica impulsionada por como a orientação do forno afeta fundamentalmente a transferência de calor, a uniformidade da temperatura e a adequação para o seu tipo de amostra e processo específicos.
A Mecânica do Carregamento de Amostras
O ato físico de introduzir uma amostra no forno é a diferença mais imediata entre as duas configurações. Cada projeto é otimizado para diferentes tipos de materiais e recipientes.
Fornos Verticais: Simplicidade Assistida pela Gravidade
As amostras são inseridas verticalmente no tubo, o que é ideal para processos que se beneficiam da gravidade. Este método é excepcionalmente direto para pós, materiais granulados ou líquidos contidos em cadinhos.
Esta orientação também se destaca com amostras longas e finas, como fios ou hastes, que precisam ser suspensas ao longo do eixo vertical para aquecimento uniforme. O carregamento e descarregamento são frequentemente tão simples quanto baixar a amostra com um fio ou colocá-la em uma haste de suporte.
Fornos Horizontais: Posicionamento de Precisão
Em um forno horizontal, as amostras são tipicamente colocadas em um recipiente longo e raso chamado barco de amostras. Este barco é então cuidadosamente empurrado para o centro do tubo usando uma haste longa.
Este método é necessário para processar múltiplas amostras pequenas de uma vez ou para materiais que devem permanecer em uma posição fixa e estável, como substratos ou wafers de silício. Atingir o posicionamento correto na "zona quente" central do forno é crítico e pode exigir mecanismos de posicionamento mais complexos.
Como a Orientação Impacta os Resultados Experimentais
Além do simples carregamento, a orientação do forno tem profundas implicações para o controle de temperatura e os tipos de processos que você pode executar eficazmente. A escolha impacta a confiabilidade e consistência dos seus resultados.
Uniformidade de Temperatura e Transferência de Calor
Fornos verticais frequentemente alcançam uniformidade de temperatura superior. À medida que o calor sobe, as correntes de convecção natural trabalham em conjunto com o calor radiante dos elementos circundantes, criando um ambiente térmico excepcionalmente estável ao longo do comprimento da amostra.
Fornos horizontais dependem principalmente do calor radiante. Embora altamente eficaz, isso pode, por vezes, levar a ligeiras variações de temperatura ao longo do comprimento do tubo de processamento. Uma calibração cuidadosa é necessária para garantir que toda a amostra experimente a temperatura alvo.
Pegada e Espaço do Laboratório
O espaço físico necessário é um fator prático, mas crítico. Fornos verticais possuem uma pegada muito menor, tornando-os uma excelente escolha para laboratórios lotados ou instalações onde o espaço de bancada é um luxo.
Fornos horizontais, por sua natureza, são mais longos e exigem mais espaço linear dedicado. Isso pode exigir a colocação em uma bancada dedicada e maior ou até mesmo a necessidade de infraestrutura personalizada.
Entendendo as Compensações
Nenhum dos designs é universalmente superior. Reconhecer as limitações inerentes de cada um é fundamental para evitar experimentos falhos e fazer um investimento sólido.
Desvantagens dos Fornos Verticais
Embora o carregamento seja simples, a recuperação da amostra pode, por vezes, ser difícil, especialmente se um material derreter e aderir ao cadinho ou à parede do tubo. A vista de cima também torna a inspeção visual da amostra em processo quase impossível.
Desvantagens dos Fornos Horizontais
O risco principal em um forno horizontal é o aquecimento não uniforme. Se um barco de amostras for muito longo ou mal posicionado, partes da amostra podem cair fora da zona quente ideal, levando a resultados inconsistentes em um lote. O ato de empurrar a amostra também pode perturbar pós delicados ou revestimentos.
Fazendo a Escolha Certa para o Seu Processo
Sua decisão deve ser guiada pelo objetivo principal do seu processo térmico.
- Se o seu foco principal é a máxima uniformidade de temperatura para pós, fusões ou crescimento de cristais: Um forno vertical é tipicamente a escolha superior devido aos benefícios da convecção natural.
- Se o seu foco principal é o processamento em lote de substratos planos ou múltiplas amostras sólidas: Um forno horizontal oferece o layout prático necessário para organizar as amostras em um barco para processamento simultâneo.
- Se o seu foco principal é economizar espaço no laboratório: Um forno vertical oferece uma pegada significativamente mais compacta para seu volume de processamento.
Ao entender como a orientação dita tanto o manuseio quanto o aquecimento, você pode selecionar com confiança o forno que garante a integridade e o sucesso do seu trabalho.
Tabela Resumo:
| Aspecto | Forno Vertical | Forno Horizontal |
|---|---|---|
| Carregamento de Amostras | Assistido pela gravidade, ideal para pós, líquidos e amostras longas | Posicionamento de precisão com barcos de amostras, adequado para substratos e processamento em lote |
| Uniformidade de Temperatura | Superior devido à convecção natural | Depende do calor radiante, pode exigir calibração |
| Espaço de Laboratório | Menor pegada, eficiente em termos de espaço | Maior pegada, necessita de mais espaço linear |
| Aplicações Chave | Pós, fusões, crescimento de cristais | Substratos planos, múltiplas amostras sólidas |
Com dificuldade para escolher o forno tubular certo para o seu laboratório? A KINTEK é especializada em soluções avançadas de alta temperatura, incluindo Fornos Mufla, Tubulares, Rotativos, a Vácuo e Atmosfera, e Sistemas CVD/PECVD. Com excepcional P&D e fabricação própria, oferecemos personalização profunda para atender às suas necessidades experimentais exclusivas. Entre em contato conosco hoje para discutir como nossos fornos podem aprimorar a eficiência e os resultados do seu processo!

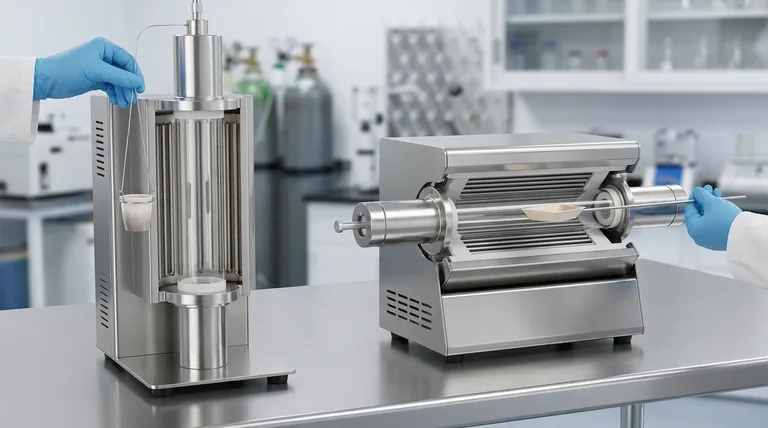

Guia Visual
