Em sua essência, um forno tubular de atmosfera funciona aquecendo uma amostra dentro de um tubo selado, separado dos próprios elementos de aquecimento. Este design fundamental permite controlar com precisão tanto a temperatura da amostra quanto, crucialmente, a composição química da atmosfera gasosa que a envolve durante o processo de aquecimento.
A principal inovação de um forno tubular de atmosfera é sua capacidade de desacoplar o mecanismo de aquecimento do ambiente imediato da amostra. Isso permite o processamento em alta temperatura, ao mesmo tempo que previne, controla ou induz reações químicas específicas, um nível de controle impossível em um forno de ar aberto.
O Princípio Central: Isolando o Ambiente da Amostra
Para entender como um forno tubular de atmosfera opera, é melhor dividi-lo em suas duas funções principais: geração de calor e controle da atmosfera.
Como o Aquecimento é Alcançado
A câmara do forno contém elementos de aquecimento elétricos, tipicamente feitos de materiais como Kanthal, Carbureto de Silício (SiC) ou Dissiliceto de Molibdênio (MoSi2). Esses elementos são posicionados ao redor do tubo de processo central, e não dentro dele.
Quando o forno é ativado, um controlador envia uma corrente elétrica para esses elementos, fazendo com que eles aqueçam via resistência elétrica. Esse calor então irradia para dentro, aquecendo uniformemente o tubo de processo e, por extensão, a amostra colocada dentro dele. Um sensor de temperatura (termopar) fornece feedback constante ao controlador, garantindo que a temperatura seja mantida precisamente no ponto de ajuste desejado.
Como a Atmosfera é Controlada
Esta é a característica que define o forno. O tubo de processo, frequentemente feito de quartzo ou alumina de alta pureza, atua como uma câmara de reação selada. Uma extremidade do tubo possui uma entrada para introduzir gases específicos, enquanto a outra extremidade possui uma saída.
Esta configuração permite que um operador primeiro remova o ar ambiente (e seu oxigênio reativo) usando uma bomba de vácuo. Em seguida, um gás específico ou mistura de gases pode ser passado através do tubo a uma taxa controlada. Isso pode ser um gás inerte como argônio ou nitrogênio para prevenir quaisquer reações químicas, ou um gás reativo para intencionalmente causar um tratamento de superfície como cementação ou nitretação.
Componentes Chave e Sua Função
Cada parte do forno desempenha um papel crítico na obtenção desse controle ambiental preciso.
A Câmara de Aquecimento e o Isolamento
Este é o corpo principal do forno. Ele abriga os elementos de aquecimento e é revestido com isolamento de fibra cerâmica de alta qualidade. Este isolamento é vital para minimizar a perda de calor, garantir a uniformidade da temperatura e melhorar a eficiência energética.
O Tubo de Processo
O tubo é o coração do sistema. A escolha do material é crítica e depende da temperatura alvo e do ambiente químico.
- Quartzo: Usado para temperaturas geralmente abaixo de 1200°C.
- Alumina: Usada para temperaturas mais altas, frequentemente até 1700°C ou 1800°C.
O Sistema de Controle de Gás
Um sistema de controle de gás adequado é o que torna o controle da atmosfera possível. Isso geralmente inclui linhas de gás, medidores de fluxo ou controladores de fluxo de massa para regular o fornecimento de gás com precisão, e uma bomba de vácuo conectada à saída do tubo para purgar o ar antes do início do processamento.
Compreendendo as Trocas e Variações
Nem todos os fornos tubulares são iguais. O design específico é adaptado à aplicação.
Fornos em Batelada vs. Contínuos
A maioria dos fornos de laboratório são fornos em batelada, onde uma amostra é carregada, processada e então removida. Para produção em escala industrial, são usados fornos contínuos, onde os materiais se movem continuamente através do tubo aquecido em um sistema de transporte.
Tubos Estáticos vs. Rotativos
Em um forno padrão, o tubo é estacionário. No entanto, os fornos tubulares rotativos giram lentamente o tubo durante a operação. Essa ação de tombamento é ideal para processar pós ou materiais granulares, pois garante que cada partícula seja exposta às mesmas condições de calor e atmosfera, melhorando dramaticamente a uniformidade.
Limitações de Material e Temperatura
A maior limitação é a temperatura máxima de operação, que é ditada tanto pelos elementos de aquecimento quanto pelo material do tubo de processo. Exceder a classificação de temperatura do material pode fazer com que o tubo amoleça, deforme ou rache, comprometendo o selo atmosférico.
Fazendo a Escolha Certa para o Seu Objetivo
A configuração necessária depende inteiramente do seu objetivo.
- Se o seu foco principal é a síntese ou recozimento de materiais: Você precisa de uma atmosfera inerte (Nitrogênio, Argônio) para prevenir a oxidação e garantir um produto final puro e limpo.
- Se o seu foco principal é a modificação de superfície: Você precisará de um sistema que possa lidar com segurança com gases reativos para criar químicas de superfície específicas.
- Se o seu foco principal é o processamento de pós ou grânulos: Um forno tubular rotativo é a escolha superior para garantir a consistência e uniformidade de lote para lote.
Em última análise, o forno tubular de atmosfera é uma ferramenta poderosa porque oferece controle independente sobre as duas variáveis mais críticas no processamento de materiais: temperatura e química.
Tabela Resumo:
| Componente | Função |
|---|---|
| Elementos de Aquecimento | Geram calor via resistência elétrica, posicionados ao redor do tubo de processo |
| Tubo de Processo | Câmara selada para isolamento da amostra, feita de quartzo ou alumina |
| Sistema de Controle de Gás | Gerencia o fluxo de gás e o vácuo para controle da atmosfera |
| Controlador de Temperatura | Mantém a temperatura precisa usando feedback do sensor |
| Isolamento | Minimiza a perda de calor e garante aquecimento uniforme |
Pronto para elevar as capacidades do seu laboratório com um forno tubular de atmosfera personalizado? A KINTEK aproveita sua excepcional P&D e fabricação interna para fornecer soluções avançadas de fornos de alta temperatura, incluindo fornos mufla, tubulares, rotativos, a vácuo e atmosfera, e sistemas CVD/PECVD. Nossa forte capacidade de personalização profunda garante que atendemos precisamente aos seus requisitos experimentais únicos para síntese de materiais, recozimento ou modificação de superfície. Contate-nos hoje para discutir como podemos otimizar seus processos e entregar desempenho confiável!

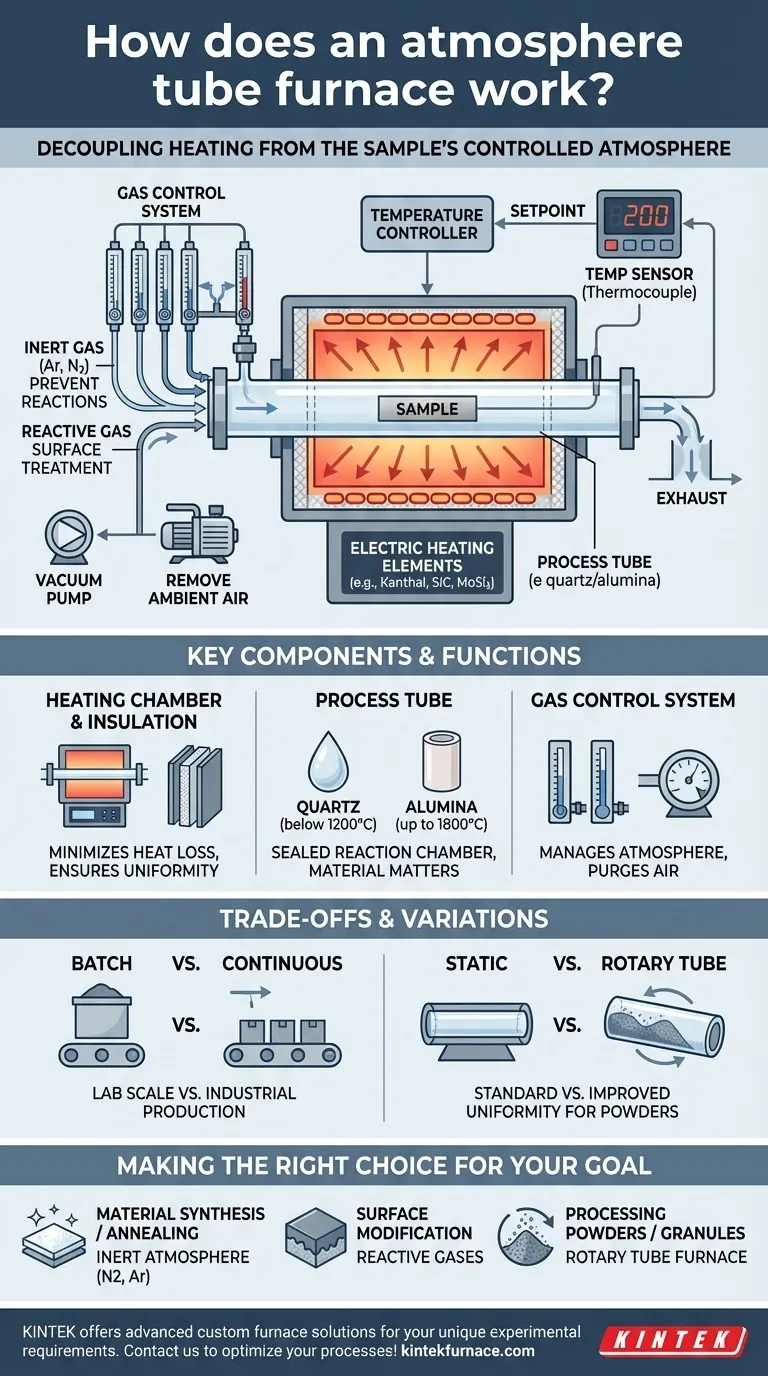

Guia Visual
