Um forno tubular gera altas temperaturas convertendo energia elétrica em calor através de um processo conhecido como aquecimento por resistência elétrica. Elementos de aquecimento especializados, estrategicamente colocados ao redor de um tubo cerâmico central, resistem ao fluxo de uma corrente elétrica. Essa resistência faz com que os elementos aqueçam intensamente, irradiando energia térmica para o núcleo do forno e para a amostra no interior. Todo o conjunto é envolvido por isolamento térmico de alta qualidade para reter esse calor, permitindo que o forno atinja temperaturas muito altas com eficiência.
A eficácia de um forno tubular decorre de uma combinação simples, mas poderosa: elementos de aquecimento de alta resistência geram o calor, o isolamento denso o contém e um sistema de controle sofisticado o regula com alta precisão.
O Princípio Central: Aquecimento por Resistência Elétrica
O mecanismo fundamental por trás de um forno tubular é o efeito Joule, um princípio básico da física. Este processo é projetado em um sistema altamente controlado e eficiente.
Da Eletricidade ao Calor
Em sua essência, o forno opera como um simples resistor. Quando uma corrente elétrica é passada através de um material com alta resistência elétrica, a energia elétrica não consegue passar facilmente. Essa energia é convertida diretamente em energia térmica, ou calor.
O Papel dos Elementos de Aquecimento
Para gerar temperaturas extremas, o forno utiliza elementos de aquecimento feitos de materiais especializados escolhidos por duas propriedades principais: alta resistência elétrica e a capacidade de suportar calor intenso sem derreter ou se degradar.
Materiais comuns incluem Kanthal (uma liga de ferro-cromo-alumínio), que geralmente é enrolada em uma bobina de fio, e varetas de Carbeto de Silício (SiC). Esses elementos são dispostos ao redor da parte externa do tubo de processo central.
A Matriz Isolante
Os elementos de aquecimento são embutidos em uma matriz termicamente isolante. Este isolamento, frequentemente feito de alumina de alta pureza ou outras fibras cerâmicas, é fundamental. Ele impede que o calor escape para o ambiente circundante, concentrando toda a energia térmica para dentro, em direção ao tubo central. Esta é a chave tanto para atingir altas temperaturas quanto para manter a eficiência energética.
Alcançando Precisão e Eficiência
Gerar calor é apenas metade da batalha. O verdadeiro valor de um forno tubular reside na sua capacidade de atingir e manter um ponto de ajuste de temperatura preciso de forma confiável e eficiente.
O Cérebro da Operação: O Controlador de Temperatura
Um forno tubular moderno utiliza um controlador de temperatura digital avançado, tipicamente um controlador PID (Proporcional-Integral-Derivativo). Um termopar colocado perto dos elementos de aquecimento mede constantemente a temperatura e envia essa leitura de volta ao controlador.
O controlador compara a temperatura real com o seu ponto de ajuste desejado e ajusta precisamente a quantidade de energia enviada aos elementos de aquecimento, prevenindo o overshoot e mantendo um ambiente térmico altamente estável.
A Importância do Isolamento de Alta Qualidade
A eficiência é um resultado direto da minimização da perda de calor. Os fornos tubulares usam isolamento multicamadas, como carcaças de dupla camada resfriadas a ar e blocos leves de fibra de alumina. Este design garante que a energia consumida seja usada para aquecer a amostra, e não o laboratório, levando a tempos de aquecimento mais rápidos e custos operacionais mais baixos.
Ciclos Rápidos de Aquecimento e Resfriamento
A combinação de elementos de aquecimento potentes e isolamento eficaz permite uma rápida elevação da temperatura. Além disso, alguns modelos incorporam ventiladores de resfriamento entre as camadas de isolamento. Esses ventiladores podem ser ativados para resfriar rapidamente o exterior do forno e, consequentemente, a câmara interna, reduzindo o tempo de ciclo entre os experimentos.
Entendendo as Compensações
Embora altamente eficaz, o projeto de um forno tubular envolve escolhas de engenharia e limitações específicas que você deve entender.
Limites de Temperatura dos Elementos de Aquecimento
A temperatura máxima alcançável de um forno é determinada inteiramente pelo material de seus elementos de aquecimento.
- Os elementos Kanthal (FeCrAl) são comuns e econômicos para temperaturas de até aproximadamente 1300°C.
- Elementos de Carbeto de Silício (SiC) e Dissiliceto de Molibdênio (MoSi2) são necessários para aplicações de temperatura mais alta, atingindo até 1600°C e 1800°C, respectivamente.
Atmosfera versus Ar
Aquecer uma amostra na presença de ar causará oxidação em altas temperaturas. Se o seu processo for sensível ao oxigênio, você precisará de um "forno tubular de atmosfera". Esses modelos possuem flanges seladas e portas de gás que permitem purgar o ar e preencher o tubo com um gás inerte como argônio ou nitrogênio.
Consumo de Energia
Embora os fornos tubulares sejam projetados para eficiência, atingir e manter temperaturas muito altas ainda exige uma quantidade significativa de energia elétrica. O termo "baixo consumo de energia" é relativo a designs de fornos mais antigos e menos isolados. Os requisitos de energia para um forno de alta temperatura não devem ser subestimados.
Fazendo a Escolha Certa para Sua Aplicação
Seu objetivo específico determinará o tipo de forno que você precisa.
- Se o seu foco principal for aquecimento geral até 1200°C: Um forno com elementos de aquecimento Kanthal (FeCrAl) é a escolha mais econômica e confiável.
- Se o seu foco principal for processamento em alta temperatura acima de 1400°C: Você deve especificar um forno com elementos de Carbeto de Silício (SiC) ou Dissiliceto de Molibdênio (MoSi2).
- Se o seu foco principal for evitar a oxidação da sua amostra: Certifique-se de selecionar um forno tubular de "atmosfera" selado, capaz de ser purgado com um gás inerte.
Compreender esses princípios centrais permite que você selecione e opere um forno tubular com máxima eficiência e precisão.
Tabela de Resumo:
| Componente Chave | Função | Materiais/Tipos Comuns |
|---|---|---|
| Elementos de Aquecimento | Convertem energia elétrica em calor por resistência | Kanthal (até 1300°C), Carbeto de Silício (até 1600°C), Dissiliceto de Molibdênio (até 1800°C) |
| Isolamento | Retêm o calor para eficiência e altas temperaturas | Fibras de alumina, blocos cerâmicos |
| Controlador de Temperatura | Regulam e mantêm temperaturas precisas | Controladores PID com termopares |
| Controle de Atmosfera | Previnem a oxidação em processos sensíveis | Flanges seladas para gases inertes (ex: argônio, nitrogênio) |
Atualize seu laboratório com as soluções avançadas de fornos de alta temperatura da KINTEK! Alavancando P&D excepcional e fabricação interna, fornecemos a diversos laboratórios fornos tubulares confiáveis, fornos mufla, fornos rotativos, fornos a vácuo e de atmosfera, e sistemas CVD/PECVD. Nossas capacidades de personalização profundas garantem um alinhamento preciso com suas necessidades experimentais exclusivas—seja para aquecimento geral, processamento em alta temperatura ou aplicações sensíveis à oxidação. Entre em contato conosco hoje para discutir como nossos fornos podem aumentar sua eficiência e precisão!

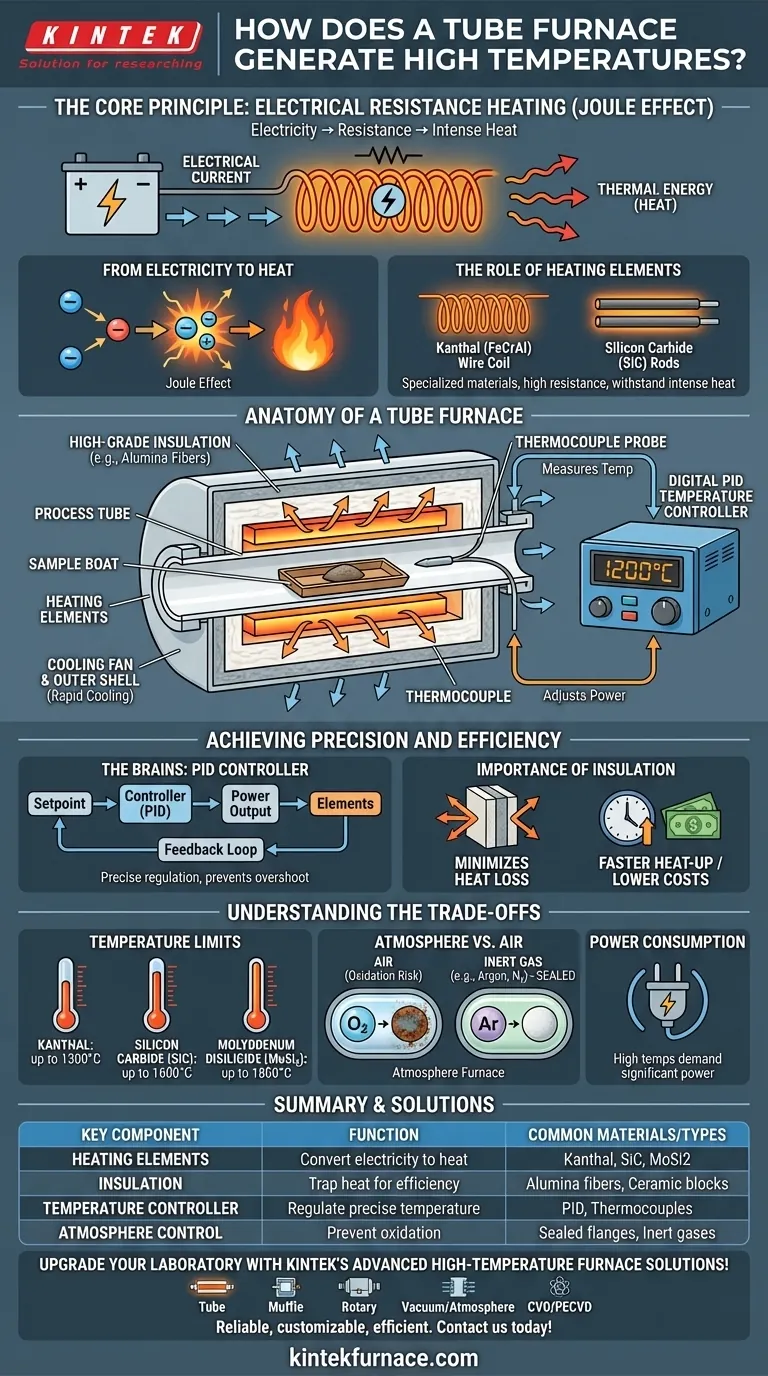

Guia Visual
