À primeira vista, a diferença entre um forno tubular horizontal e um vertical é simplesmente a orientação da câmara de aquecimento. Um forno horizontal posiciona as amostras ao longo de um eixo horizontal, enquanto um forno vertical as empilha verticalmente. No entanto, a verdadeira distinção reside em como essa orientação impacta fundamentalmente a qualidade do processo, a uniformidade e a adequação para aplicações específicas de alta precisão.
A escolha não é meramente sobre o espaço físico. Para aplicações que exigem a mais alta pureza e uniformidade, como a fabricação de semicondutores, o design do forno vertical oferece vantagens inerentes no controle de gradientes de temperatura e na prevenção da contaminação por partículas.
O Princípio Fundamental do Design: Orientação e Gravidade
A orientação do tubo do forno dita como as amostras interagem com o calor, o fluxo de gás e a gravidade. Essa única escolha de design tem efeitos significativos no produto final.
O Forno Tubular Horizontal
Um forno horizontal é um design clássico e versátil onde o tubo de processo fica na horizontal. As amostras são colocadas dentro, frequentemente em um "barco" de quartzo, e empurradas para a zona central aquecida.
Essa configuração é simples e funciona bem para uma ampla gama de aplicações de uso geral, como recozimento, calcinação e síntese básica de materiais.
O Forno Tubular Vertical
Em um forno vertical, o tubo de processo fica em pé. As amostras são carregadas pela parte inferior ou superior e posicionadas em uma pilha vertical dentro da câmara aquecida.
Este design foi projetado para superar as limitações dos sistemas horizontais, especialmente para processos que exigem controle excepcional.
Como a Orientação Impacta a Qualidade do Processo
A mudança aparentemente menor na orientação cria grandes diferenças no desempenho, particularmente na uniformidade de temperatura e no controle de partículas.
Uniformidade de Temperatura
Fornos horizontais, especialmente modelos de três zonas, podem alcançar excelente uniformidade de temperatura ao longo do comprimento do tubo. Isso é conhecido como uniformidade axial.
No entanto, a convecção natural pode criar um gradiente de temperatura ao longo do diâmetro do tubo. O ar quente sobe, tornando a parte superior do tubo ligeiramente mais quente do que a inferior, o que pode afetar processos em grandes substratos planos, como wafers de silício.
Fornos verticais fornecem uniformidade radial superior. Como os elementos de aquecimento e o fluxo de gás são simétricos em torno das amostras empilhadas verticalmente, os efeitos de convecção são mais equilibrados, levando a uma temperatura mais consistente em toda a superfície da amostra.
Contaminação por Partículas
Este é um diferencial crítico. Em um forno horizontal, quaisquer partículas geradas durante o processo ou que se desprendam das paredes do tubo podem cair diretamente na superfície das amostras devido à gravidade.
Em um forno vertical, as partículas tendem a cair diretamente para baixo, passando pelas amostras e saindo da área crítica do processo. Isso reduz drasticamente o risco de defeitos, um requisito inegociável em campos como a microeletrônica.
Fluxo de Gás e Crescimento de Filme
A natureza simétrica de um forno vertical também promove um fluxo de gás mais uniforme. Isso resulta em espessura de filme mais consistente durante processos como deposição química a vapor (CVD), evitando as variações frequentemente observadas em sistemas horizontais.
Compreendendo as Trocas
Nenhum dos designs é universalmente superior; a escolha depende inteiramente dos seus requisitos de processo e orçamento.
Quando Escolher um Forno Horizontal
Um forno horizontal é frequentemente a escolha mais prática e econômica para muitas aplicações. Sua versatilidade o torna um coringa na pesquisa e no processamento geral de materiais.
Usos comuns incluem tratamento térmico básico, secagem e síntese de materiais onde a uniformidade microscópica e as contagens de partículas ultra-baixas não são as principais restrições.
Por Que os Fornos Verticais Dominam a Alta Tecnologia
Os fornos verticais são a escolha principal em indústrias como a fabricação de semicondutores por uma razão clara: eles resolvem os problemas de física inerentes ao design horizontal.
Eles minimizam os defeitos de partículas induzidos pela gravidade e fornecem a excepcional uniformidade térmica e de filme necessária para produzir circuitos integrados confiáveis e de alto rendimento e outros componentes eletrônicos avançados.
Fazendo a Escolha Certa para o Seu Processo
A sensibilidade da sua aplicação à uniformidade e contaminação é o fator decisivo.
- Se o seu foco principal é a máxima uniformidade do processo e mínima contaminação (por exemplo, fabricação de semicondutores ou revestimentos avançados): Um forno vertical é a escolha padrão e necessária.
- Se o seu foco principal é o tratamento térmico de uso geral ou a síntese de materiais (por exemplo, recozimento de metais ou criação de pós): Um forno horizontal oferece excelente desempenho e versatilidade a um custo menor.
- Se o seu foco principal é otimizar o espaço físico do laboratório: A pegada menor de um forno vertical pode ser uma vantagem significativa.
Compreender como a orientação do forno interage com as leis da física é a chave para selecionar a ferramenta certa para o seu trabalho.
Tabela Resumo:
| Característica | Forno Tubular Horizontal | Forno Tubular Vertical |
|---|---|---|
| Orientação | Eixo horizontal | Eixo vertical |
| Uniformidade de Temperatura | Excelente uniformidade axial, potenciais gradientes radiais | Uniformidade radial superior, convecção equilibrada |
| Contaminação por Partículas | Maior risco devido à gravidade | Menor risco, partículas caem para longe das amostras |
| Fluxo de Gás | Pode apresentar variações | Mais uniforme, ideal para CVD |
| Melhor Para | Tratamento térmico de uso geral, recozimento, síntese | Processos de alta pureza, fabricação de semicondutores |
| Custo | Geralmente mais econômico | Custo mais elevado, especializado para precisão |
Atualize seu laboratório com soluções de fornos de precisão da KINTEK! Aproveitando P&D excepcional e fabricação própria, fornecemos fornos avançados de alta temperatura adaptados às suas necessidades. Nossa linha de produtos inclui Fornos Mufla, Tubulares, Rotativos, Fornos a Vácuo e Atmosfera, e Sistemas CVD/PECVD, com fortes capacidades de personalização profunda para atender a requisitos experimentais únicos. Seja na fabricação de semicondutores ou no processamento geral de materiais, a KINTEK garante desempenho e confiabilidade superiores. Entre em contato conosco hoje para discutir como nossos fornos podem aprimorar a qualidade e a eficiência de seus processos!

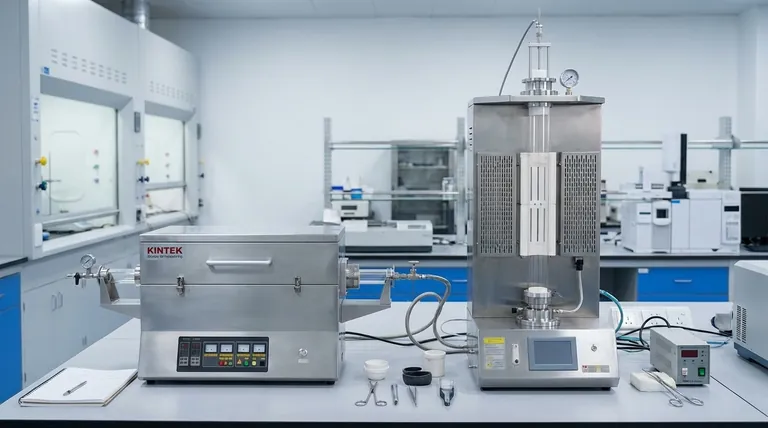

Guia Visual
